Тали ручные червячные стационарные взрывобезопасные

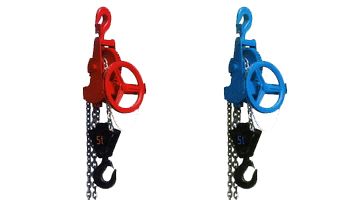

Таль ручная червячная стационарная взрывобезопасная подвешивается в одной точке и поднимает груз цепью от усилия на рукояти. Механизм рассчитан на зоны, где горючее вещество уже находится в воздухе: пары растворителя над ванной, газ у наливной эстакады, мучная или древесная взвесь в помещении. Внутри раздела модели различаются грузоподъёмностью и высотой подъёма.

Взрывобезопасное исполнение отличается от пожаробезопасного назначением. Пожароопасная зона: горючее хранится и может загореться. Взрывоопасная зона: смесь в воздухе способна сдетонировать. Машины под эти зоны разные, замена одной на другую не допускается ни в какую сторону. Класс зоны определён проектом объекта; закупщик его не выбирает.

Тоннажный ряд взрывобезопасных талей

Ступеней 0,5, 2 и 10 т во взрывобезопасном ряду нет. Если расчёт дал две тонны, заказывают 3,2 т: промежуточной ступени не существует, запас здесь вынужденный. Если по расчёту выходит десять тонн, ручной червячной схемой в этом ряду задача не закрывается.

Высота подъёма идёт ступенями 3, 6, 9, 12 и 15 м и с тоннажем не связана: 12 м допускается и под 1 т, и под 8 т.

Обозначение ВБИ и строка «Исполнение» в карточке

Приписка ВБИ стоит в конце наименования, но исполнение подтверждает не она. В карточке есть отдельная строка «Исполнение», и в ней тип записан словом. Сверяют именно её: наименования в прайсах переносят, сокращают, и хвост обозначения теряется.

Общепромышленную таль до взрывобезопасной не дорабатывают. Покраска, обмотка или аккуратное обращение не дают права применять её во взрывоопасной зоне, каким бы ни был запас по грузоподъёмности.

Ограничения, общие для всех ручных талей

Буквы в индексе означают одно: механизм не даёт искры. Остальные ограничения такие же, как у любой ручной тали.

• Поднимать людей не допускается ни одной ручной талью.
• Расплавленный металл и шлак поднимать не допускается.
• Пары кислот разрушают металл внутри звена цепи, где износ снаружи не виден.
• Горизонтального перемещения у стационарного подвеса нет: груз идёт вверх и вниз в одной точке. Перемещать груз вдоль пролёта может только передвижная таль с механизмом передвижения по двутавру.

Механизм ручной и электричества не требует. Это второе основание для его применения: электрическая таль во взрывоопасной зоне требует взрывозащищённого оборудования по всей цепи питания, от пускателя до кабеля.

Габариты механизма и отметка точки подвеса

Габарит идёт от 180×270×450 мм у однотонной до 460×440×1200 мм у восьмитонной. Разница по длине почти метр, и этот метр размещается под перекрытием, над грузом.

Расчёт поэтому начинают с расстояния от точки крепления до пола. Из него вычитают габарит механизма, затем высоту груза со стропами; остаток и есть рабочий ход крюка.

Что уточнить при заказе

Производство по всему разделу российское. Для подбора нужны класс зоны по проекту объекта, масса груза, высота подъёма и отметка точки подвеса.
