Тали ручные передвижные взрывобезопасные ТРШБп (пр-ва РФ)

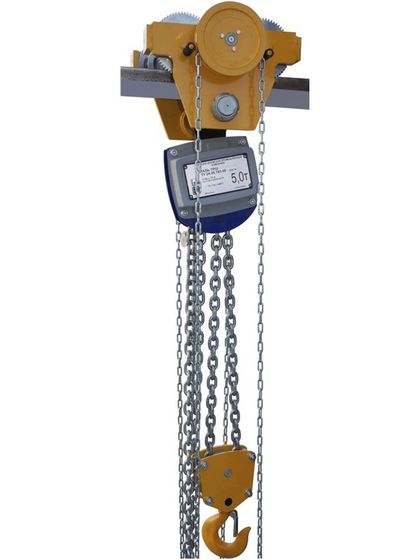

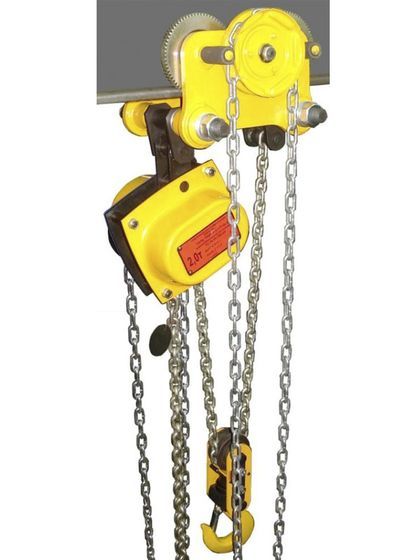

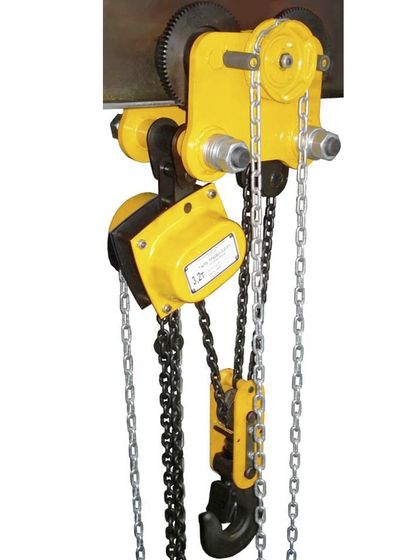

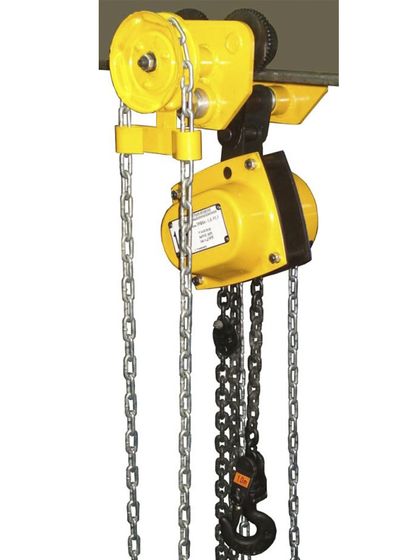

Передвижная взрывобезопасная таль поднимает груз цепью и перемещается вместе с ним по нижней полке двутавра. Перемещение выполняет оператор вручную. В разделе два индекса, и различаются они конструкцией кошки: у ТРШБп есть привод передвижения (оператор тянет тяговую цепь тележки, и таль катится вместе с грузом), ТРШАп передвигают без привода, толкая груз или грузовую цепь.

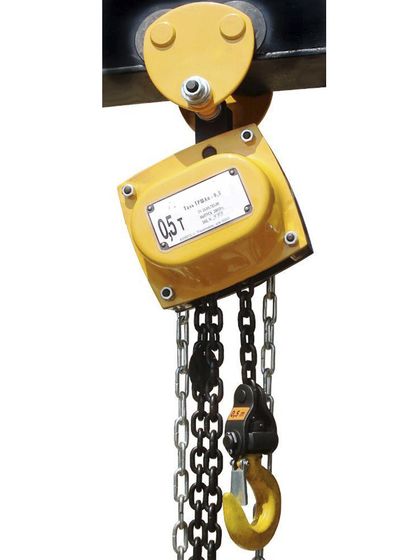

Ступень 0,5 т в разделе представлена только ТРШАп. Различие проявляется на пути: без привода механизм разгоняют и останавливают вручную, и на длинной трассе с тяжёлым грузом это отдельная операция.

Номер двутавра и радиус закругления пути

Кошка опирается на нижнюю полку профиля и рассчитана на конкретный ряд: обычные двутавры с № 16 по № 27 и специальные монорельсовые 18М, 24М, 30М, 36М. При ширине полки профиля больше или меньше расчётной ролики не устанавливаются.

Путь в цехе уже уложен, и менять его под таль не будут. Номер профиля выясняют до заказа: механизм подобранной грузоподъёмности, не подходящий к пути, не работает вовсе.

В характеристиках указан и минимальный радиус закругления пути. На прямой трассе он не требуется, на криволинейной это второй ограничивающий параметр после номера профиля.

Три условия маркировки взрывозащиты

Слово «взрывобезопасная» в названии само по себе допуска не даёт. С документами на объект должны совпасть три параметра одновременно:

• класс взрывоопасной зоны помещения или наружной установки;
• категория взрывоопасной смеси, которая может образоваться в этой зоне;
• температурная группа: у части позиций она вынесена в название, как Т3 в индексе ТРШАп-ЕхТ3.

Совпадение по двум пунктам из трёх допуска не даёт. Проверяют по паспорту механизма и по документам на зону, не по названию раздела.

Ограничение по рывкам для взрывобезопасного исполнения

Это условие обычно не доводят до покупателя. Искробезопасность обеспечена материалами узлов и ограничением температуры деталей, и рассчитана она на отсутствие удара металла о металл.

Отсюда правило работы: резкие рывки и соударения цепи не допускаются. Груз поднимают плавно, цепь не бросают, тали не дают раскачиваться. Для общепромышленной машины такой режим сокращает ресурс, для взрывобезопасной лишает смысла её применение.

Поворотный кожух тяговой цепи

Буква «п» в индексе означает поворотный кожух тяговой цепи. Цепь при этом может идти вертикально, горизонтально или под любым углом, а оператор стоит в стороне от поднимаемого груза.

В тесном узле трубопроводов этот параметр определяет, есть ли место для оператора.

Усилие на тяговой цепи

Ряд по разделу: 15, 26, 32, 34 и 38 кг, на восьмитонной ступени до 55 кг. Это усилие, которое оператор прикладывает к цепи для подъёма груза.

Усилие 55 кг в течение подъёма на девять или двенадцать метров не рассчитано на одного стропальщика между другими операциями. Под верхние ступени раздела персонал планируют заранее.

Размер силовой цепи записан парой чисел: 6х18, 8х24, 10х30. Первое число обозначает диаметр прутка звена, второе шаг звена; замену подбирают по обоим.

Что уточнить при заказе

Массу груза, высоту подъёма, номер двутавра в цехе, а также класс зоны и категорию смеси по документам на объект.
