Тали ручные передвижные взрывобезопасные ТРШБУп (пр-ва РФ)

Тали ручные передвижные ТРШБУп поднимают груз цепью вручную и перемещают его вдоль пролёта: привода и пульта в них нет. Раздел собран решёткой без пропусков: пять грузоподъёмностей (0,5; 1,0; 2,0; 3,2 и 5,0 т) на четыре высоты подъёма (3, 6, 9 и 12 м). Любое сочетание из этих двух рядов существует, поэтому подбор сводится к двум числам и одной проверке радиуса пути.

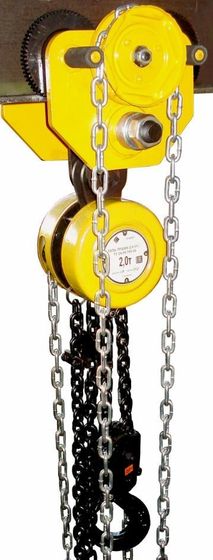

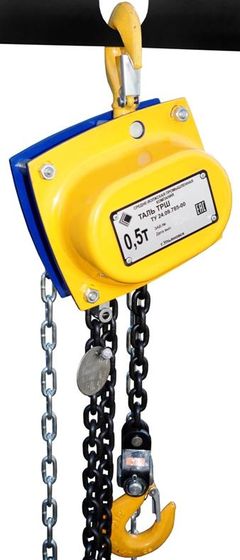

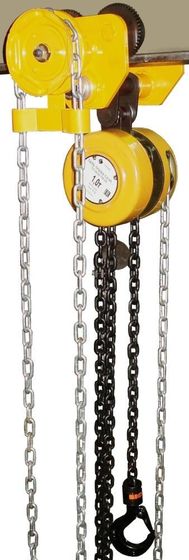

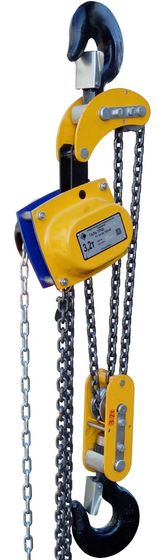

Индекс в обозначении зависит от тоннажа: позиции на 0,5 т обозначаются ТРШАУп-Ех, остальные ТРШБУп-Ех. Приставка Ех означает взрывобезопасное исполнение. Общепромышленных вариантов в разделе нет: все двадцать позиций рассчитаны на зоны, где искра недопустима.

Минимальный радиус закругления пути

Передвижная таль подвешена на кошке и катится по нижней полке двутавра. Если путь в цехе имеет повороты, у каждой тали есть предельный радиус, меньше которого кошка в кривую не входит.

Радиус пути измеряют по оси балки до заказа. Таль на 5,0 т поворот радиусом 1 м не пройдёт: её каретка длиннее, и колёса встают враспор в кривой. Масса груза этого ограничения не отменяет.

Разница в 60 см на бумаге выглядит небольшой, а в готовом здании означает одно из двух: перевешивать монорельс или выбирать тоннаж ниже.

Размер силовой цепи по грузоподъёмности

Размеров три, и выбирать между ними не приходится: тоннаж определяет цепь однозначно.

Первое число обозначает диаметр прутка звена, второе — шаг. Оба нужны при заказе запасной цепи: звёздочка рассчитана на свой шаг, и цепь с тем же прутком, но другим шагом к ней не подойдёт.

Высота подъёма и длина свисающей цепи

Двенадцать метров подъёма означают двенадцать метров грузовой ветви и почти столько же тяговой. У стационарной тали обе ветви свисают в одном месте, у передвижной перемещаются вместе с кареткой вдоль всего пути.

Перед выбором максимальной высоты осмотрите, что расположено под трассой. Свисающая цепь на ходу задевает ограждения, трубопроводы и арматуру, а на наливной эстакаде или в резервуарном парке это то самое оборудование, ради которого выбрано взрывобезопасное исполнение.

Что уточнить при заказе

Для подбора укажите массу груза, расстояние от балки до пола и радиус самого крутого поворота на пути. Первые два числа определяют модель, третье подтверждает её или отменяет.
