Пневматические сверлильные

Раздел собирает пневматические сверлильные машины прямого и углового исполнения: от ручных на отверстие 6 мм до агрегата на 32 мм. Различаются они диаметром отверстия, частотой вращения и типом крепления оснастки.

Обозначение модели содержит основные параметры, поэтому ориентироваться по индексу удобнее, чем по названию. Здесь действуют две системы обозначений.

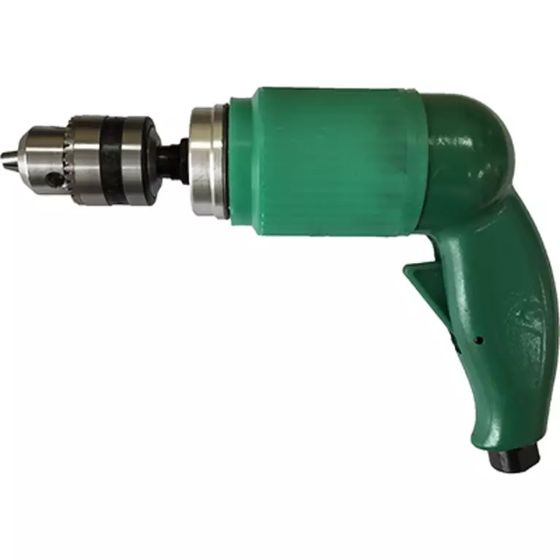

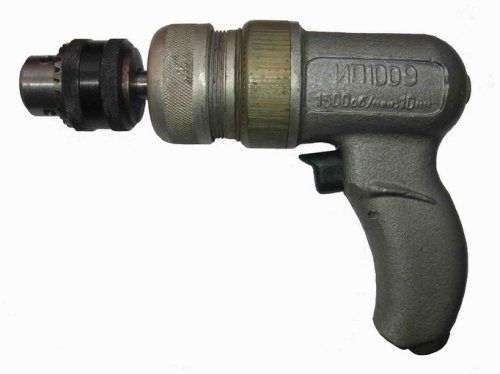

Соответствие проверяют по карточке. У СМ 23-10-12000 в характеристиках указано сверло 10 мм и двенадцать тысяч оборотов, ровно как в индексе. У ИП-1016 обозначение диаметра и скорости не содержит, оба числа приводятся только в таблице.

Обороты холостого хода и под нагрузкой

В карточке две строки о частоте вращения, и различаются они вдвое.

Лопастной ротор при росте нагрузки теряет обороты: момент на низкой скорости он не удерживает. Рабочий режим соответствует правому столбцу. Число в обозначении модели взято из левого.

Частота вращения и диаметр отверстия

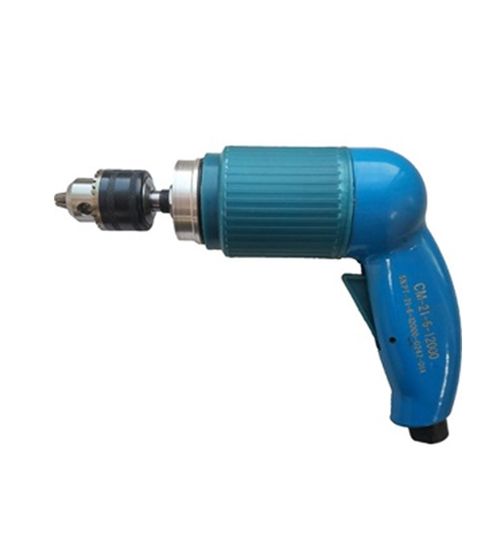

Диаметр сверления и частота вращения связаны обратно. Для отверстия 6 мм пневмодрель выдаёт до 12 000 об/мин, для 32 мм — от 250 до 450. Между ними лежат исполнения на 10 и 13 мм.

Быстроходная машина на 12 000 оборотов как универсальная не подходит: патрон у неё рассчитан на сверло 6 мм. Диаметр сверления выбирают первым, частота вращения определяется этим выбором.

Мощность и область применения

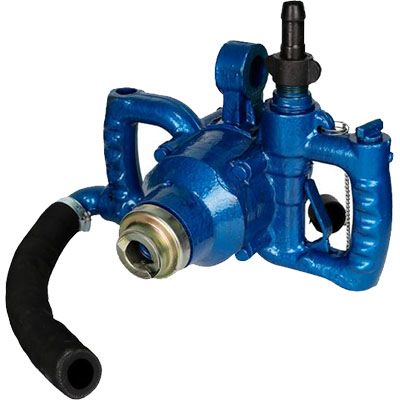

Довод «мощнее электрического аналога» по ряду не подтверждается. Значение 0,29 кВт в паспорте ручной машины укладывается в общий диапазон: у большинства ручных машин мощность 0,18–0,44 кВт, только два тяжёлых агрегата дают 2,0 и 2,1 кВт. Бытовая электрическая дрель эти значения перекрывает.

Достоинство пневматической дрели другое. При заклинивании инструмента ротор останавливается без последствий: обмотки нет, искрить нечему, корпус без напряжения. Отсюда шахта, судоремонт, участок с запретом электроинструмента, сырое помещение.

Сверлильный станок со стойкой такие задачи не решает: он стационарный, здесь же инструмент подносят к детали.

Крепление оснастки: кулачковый патрон и конус Морзе

Крепление в разделе двух видов. Кулачковый патрон на 6 или 10 мм принимает сверло с цилиндрическим хвостовиком. Конус Морзе В10, В12, № 1 и КМ-3 требует конического хвостовика или переходной втулки.

Оснастка от одного гнезда к другому подходит только через переходник, переходник добавляет биение. Тип посадки указан отдельной строкой рядом со шпинделем. Сверяют его до заказа.

Зенкование, развёртывание и нарезание резьбы

Той же сверлильной машиной выполняют зенкование и развёртывание отверстий, нарезают резьбу метчиком. Материал не ограничен металлом: оснастка применяется по дереву, пластмассе и камню, меняются только режимы.

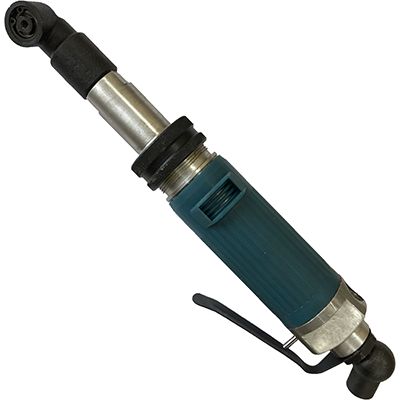

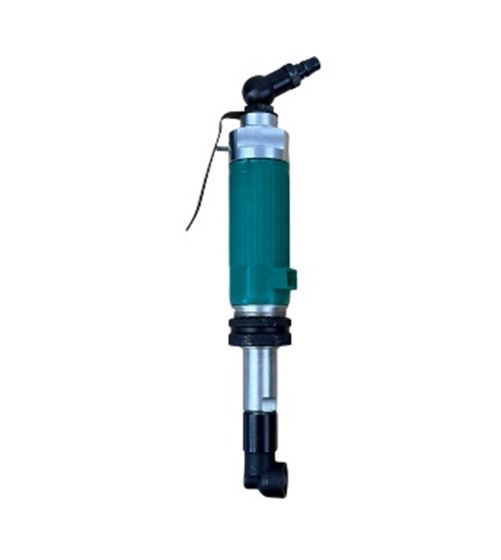

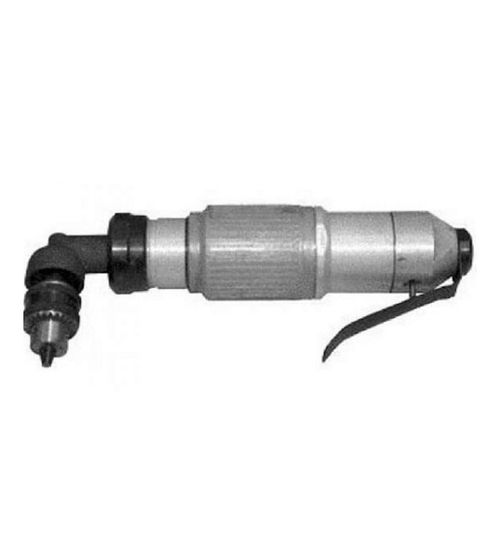

Угловое исполнение отличается положением оси вращения патрона: она развёрнута к корпусу под девяносто градусов. Применяют его, когда прямая пневмодрель не помещается в проём между рёбрами или под перекрытием.

Что уточнить при заказе

Диаметр отверстия и материал, тип хвостовика оснастки, положение оси (прямое или угловое исполнение). Четвёртый параметр: внутренний диаметр рукава, в разделе он 12 или 19 мм. Шланг меньшего сечения не выводит машину на паспортный режим.
