Радиальные пневмошлифмашинки

Радиальная пневмошлифмашинка отличается от угловой и торцевой геометрией: оснастка стоит на продолжении оси корпуса, а сам корпус выполнен в виде трубы. У младших моделей ряда сечение 40×40 и 45×45 при длине 145–150 миллиметров. Такая компоновка рассчитана на обработку внутри трубы, бака, кармана сварного узла и других мест, куда инструмент с диском поперёк оси не проходит.

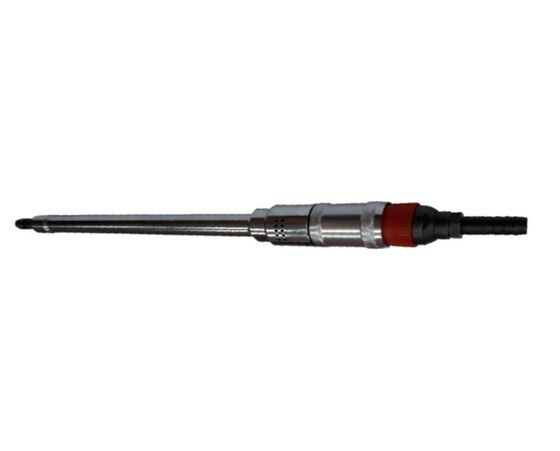

Длина по ряду доходит до 590, и её учитывают при подборе. ПШМ-40.580 — то же исполнение с удлинённым корпусом под глубокие полости.

Диаметр оснастки и индекс модели

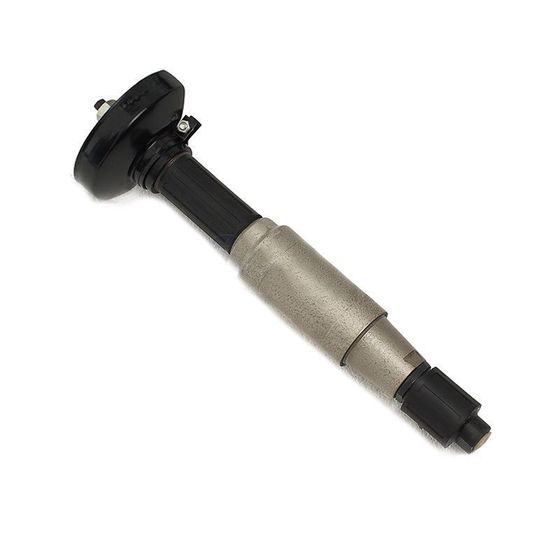

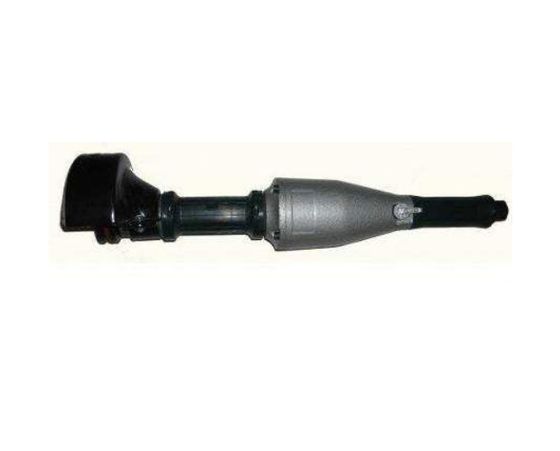

Диаметры по разделу: 12, 22, 40, 60, 63, 80, 100 и 150 мм. Ни девятки, ни четырнадцати, ни восемнадцати, ни двадцати среди них нет, хотя именно эти числа стоят в индексах ИП-2009, ИП-2014, ИП-2018 и ИП-2020.

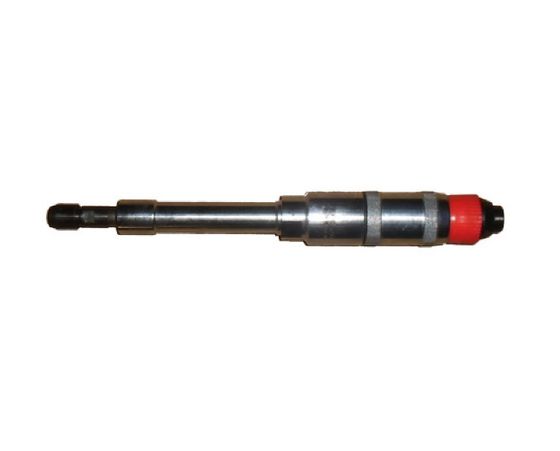

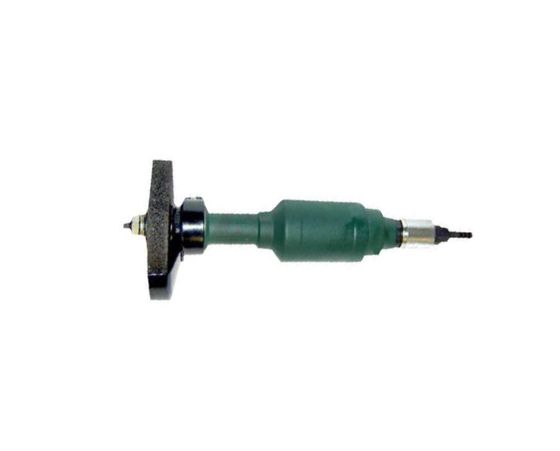

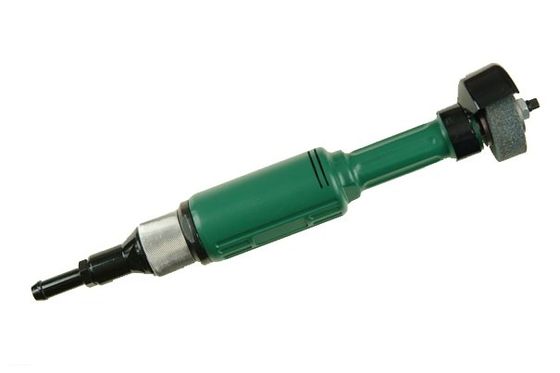

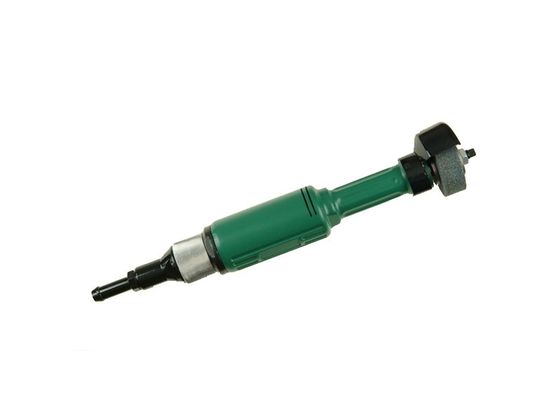

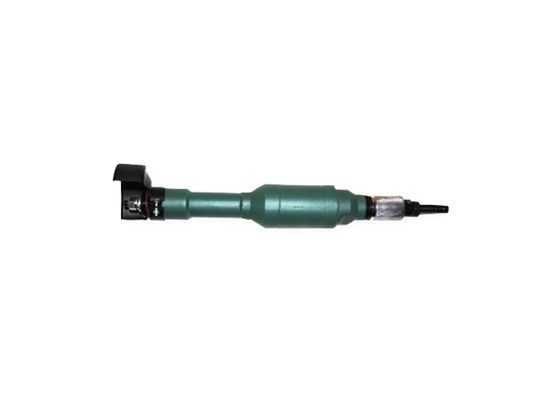

У серии ПШМ индекс совпадает с диаметром круга: ПШМ-40, ПШМ-60, ПШМ-80, ПШМ-100 и ПШМ-150. Единого правила чтения индекса в разделе нет, поэтому размер оснастки уточняют по характеристикам модели.

Двойное значение в строке диаметра оснастки

Строка «Диаметр бор. фрезы / шлиф. круга» у части позиций записана парой: 12/40 и 22/40. Первое число относится к борфрезе, второе к шлифовальному кругу. Такая пневматическая шлифмашинка работает с обоими типами оснастки.

• Борфреза 12 и 22 применяется для выборки металла в углу, снятия наплыва, подрезки внутри отверстия. Оснастка крепится в цанге, и хвостовик фрезы должен соответствовать её размеру.
• Круг от 40 до 150 применяется для зачистки сварных швов, снятия окалины, обработки поверхностей под покраску.

Рабочая скорость оснастки и частота вращения

В карточке указана «Рабочая скорость шлиф. круга»: по ряду 40, 42, 50 и 63. Это метры в секунду на кромке оснастки. Постоянной по ряду держится именно она.

По этой причине 30 000 об/мин в разделе стоят у борфрезы, а 5100 об/мин у круга диаметром 150 мм. Оснастка с меньшей допустимой скоростью, установленная на быструю шлифмашину, разрушается центробежной силой; осколки летят в плоскости вращения.

Частота вращения по разделу от 5100 до 30 000 об/мин, мощность от 0,25 до 1,3 кВт.

Расход воздуха и внутренний диаметр рукава

Радиальные машины имеют наименьший расход воздуха в семействе пневмошлифмашинок: по ряду от 5,6 до 36 л/с при рабочем давлении 0,63 МПа. Внутренний диаметр рукава, мм: 10 у восьми позиций, 13 ещё у шести, 16 и 18 у старших моделей под крупную оснастку.

Прямая пневмошлифмашина под борфрезу работает от тонкого шланга и запускается там, где угловой на 230 уже требуется магистраль. Рукав тоньше паспортного снижает производительность независимо от компрессора.

Что уточнить при заказе

При подборе укажите, что предстоит зачищать и какой размер имеет самое узкое место на детали: диаметр корпуса ограничивает доступ раньше, чем мощность ограничивает съём.
