Угловые пневмошлифмашинки

Угловая пневмошлифмашинка выполняет ту же работу, что электрическая угловая шлифовальная машина (болгарка), но приводится сжатым воздухом. В разделе собраны модели под круги от 100 до 230 мм.

Обороты угловой машины определяются диаметром круга. Абразив работает окружной скоростью на кромке, и предел у неё общий для всей оснастки: в характеристиках раздела он записан строкой «рабочая скорость шлиф. круга» и принимает значения 65, 75 и 80 метров в секунду.

Скорость на кромке считается как π, умноженное на диаметр и на обороты, делённое на шестьдесят. Отсюда потолок оборотов для каждого размера.

Ряд моделей построен по этой зависимости. Машина под 230 мм вращается вдвое с лишним медленнее стомиллиметровой, потому что кромка у обеих идёт с одинаковой скоростью.

Круг с надписью «65 м/с», установленный на машину с потолком 80, разрывается центробежной силой. Осколки летят в плоскости вращения, то есть в сторону работающего. Перед установкой сверяют с оборотами машины скорость, напечатанную на бумажном кольце круга.

Обратная проверка тоже нужна. Круг 230 мм на шпинделе, рассчитанном под 100 мм, выходит далеко за предел, даже если посадочное отверстие подошло.

Расход воздуха и диаметр рукава

Расход воздуха по разделу составляет от 16,7 до 26 л/с, то есть от 1000 до 1560 литров в минуту непрерывно, при рабочем давлении 0,63 МПа.

Здесь угловые машины отличаются от прямых машин того же семейства, где младшие модели обходятся пятью-шестью литрами в секунду. Угловая пневмошлифмашина вращает крупную оснастку, и ни одно исполнение не работает при расходе меньше тысячи литров в минуту. Компрессор подбирают по расходу воздуха; мощность инструмента в киловаттах для этого подбора не используется.

Внутренний диаметр рукава составляет 13 либо 16 мм. Рукав 10 мм, на котором работает прямая пневмошлифмашинка с борфрезой, в этом разделе не применяется ни у одной позиции.

Мощность и обороты холостого хода

Мощность по ряду идёт от 0,36 до 1,4 кВт. С оборотами она не связана: киловатт может стоять и на быстрой машине под 100 мм, и на медленной под 230 мм.

Мощность определяет, насколько машина проседает под нажимом. Обороты холостого хода определяют, с какой скоростью круг идёт по металлу до прижима. Под нагрузкой пневмодвигатель снижает обороты, и это штатный режим: при заклинивании круга он останавливается без перегрева, в отличие от электрического.

Диаметр оснастки по виду работы

• 100 и 125 мм: работа в стеснённом месте, зачистка сварного шва и обработка кромки перед покраской.
• 150 и 180 мм: общий съём по плоскости, снятие окалины с листа.
• 230 мм: отрезной круг по толстому профилю и трубе; масса и реактивный момент здесь такие, что машину ведут двумя руками.

Пневматическую угловую шлифовальную машину применяют по условиям места работы: она не искрит собственным двигателем и допускает работу в сырости, поэтому подходит для участков, где электрическая болгарка запрещена.

Обозначения ИП и ПШМ, пометка «(КНР)»

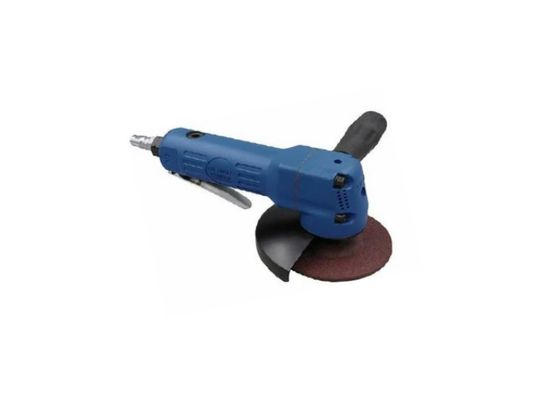

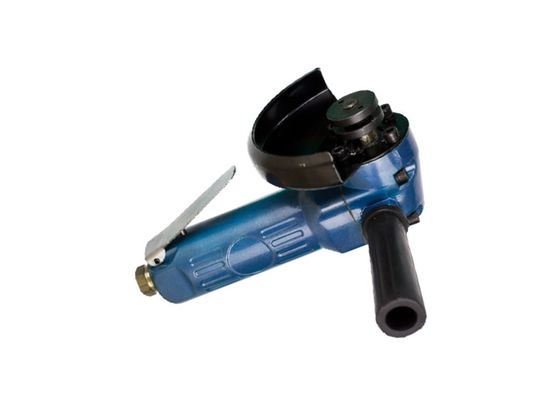

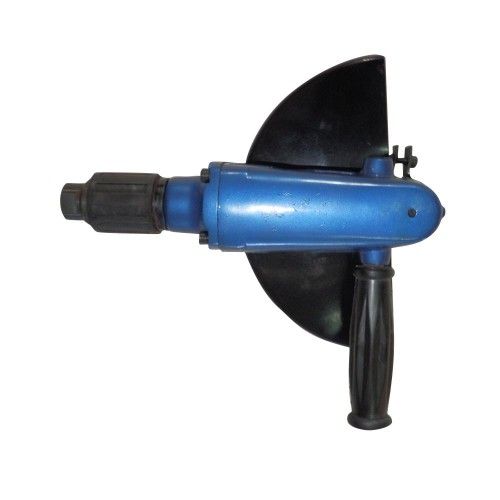

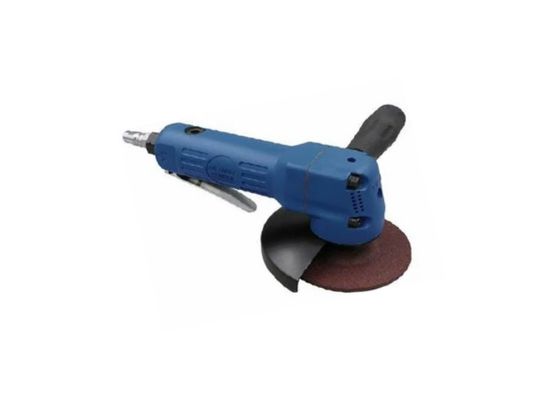

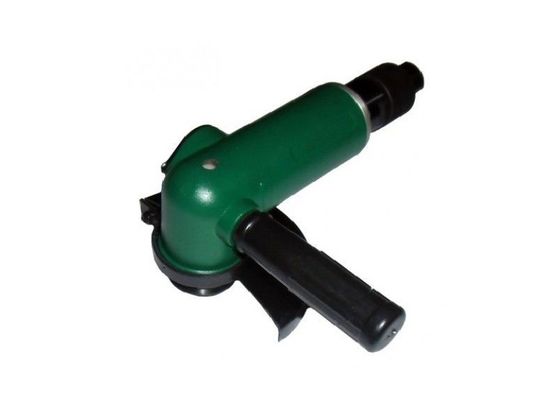

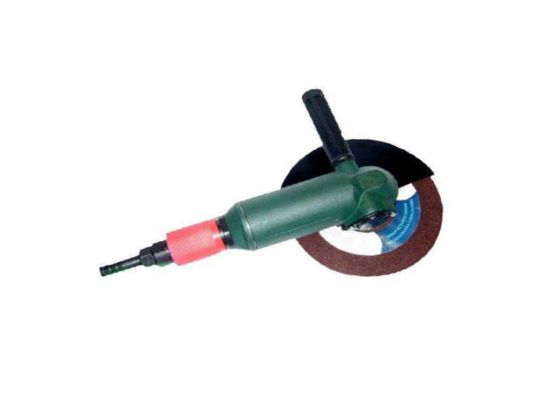

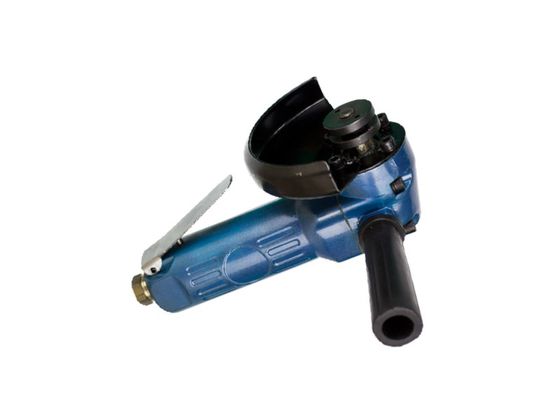

Обозначения ИП и ПШМ относятся к российской номенклатуре. Часть позиций встречается дважды: заводское исполнение и сборка с пометкой «(КНР)» при том же индексе. Внешне это одна и та же машина, происхождение указано в названии, и при заказе его называют отдельно.

Что уточнить при заказе

Диаметр оснастки, которой предстоит работать, производительность компрессора в литрах в минуту, длину магистрали и внутренний диаметр уже проложенного рукава. Первое число задаёт обороты, остальные три определяют, выйдет ли машина на паспортный режим.
