Подъемники мачтовые с лебедкой

Мачтовый подъёмник этого раздела представляет собой тележку с вертикальной стойкой, вдоль которой поднимаются вилы с грузом. Мачту выдвигает лебёдка (не гидроцилиндр), что и отражено в названии группы.

Индекс GTWY читается двумя парами цифр. Первая пара обозначает грузоподъёмность в десятках килограммов, вторая: высоту подъёма в дециметрах.

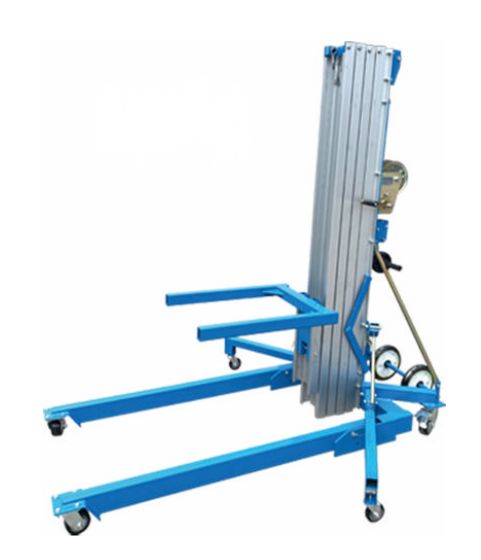

GTWY3450 поднимает 340 кг на 5,0 м, GTWY3065 рассчитан на 300 кг на 6,5 м, GTWY2079 работает с 200 кг на 7,9 м.

В ряду высота и нагрузка связаны обратно: каждый добавленный метр подъёма уменьшает допустимую массу. Заявка «340 кг на восемь метров» соответствует двум разным машинам, одного типоразмера под оба условия в ряду нет.

Номинал и максимум по нагрузке

У техники, поднимающей человека, номинальная нагрузка в верхнем положении обычно ниже паспортной, и работу планируют по меньшему числу. У этих подъёмников обе строки совпадают: 340 кг допускаются на всей высоте хода, отдельный запас на выдвинутую мачту закладывать не требуется.

Габариты и свободная площадь вокруг точки подъёма

Общая ширина указана диапазоном 750–1880 мм. Первое число соответствует сложенному положению, второе снято с разведённых опор. Длина в рабочем положении 2080 мм.

Вокруг точки работы требуется свободный пол размером примерно 1,9 × 2,1 м. Ограничением чаще оказывается площадь под опоры, чем проходимость. Стеллаж, станок или штабель ближе метра к оси мачты не оставляют места под опору.

Транспортная высота 2100 мм и проёмы на маршруте

Стандартный дверной проём составляет два метра. Мачтовый подъемник в транспортном положении выше него на десять сантиметров, поэтому в помещение его вносят через ворота, а в кузов грузят только лёжа.

До заказа измерьте три проёма: ворота здания, дверь помещения и высоту кузова, в котором технику TOR повезут на объект. Несоответствие выявляется на выгрузке и устраняется только обратной отправкой.

Дорожный просвет 50 мм. Кабель-канал, порог, наплыв стяжки и щебёнка на въезде для этой машины являются препятствиями: она рассчитана на готовый ровный пол.

Подхват 850 мм и подача на вилы

Высота подхвата 850 мм. Вилы в нижнем положении находятся почти в метре от пола, груз подают на них со стола, с гидравлической тележки, со стеллажа или прямо из кузова. Паллету, стоящую на полу, такая машина не подхватит: её сначала требуется приподнять другим средством.

Грузовая платформа с ограждением для оператора не предусмотрена ни в одном исполнении: телескопический подъемник этой группы перевозит материалы, подъём людей не допускается. Вставать на вилы для осмотра нельзя.

При заказе уточняют массу груза, отметку, на которую он поднимается, свободную площадь вокруг точки подъёма и высоту самого низкого проёма на маршруте.
