Гидроузлы для тележек гидравлических

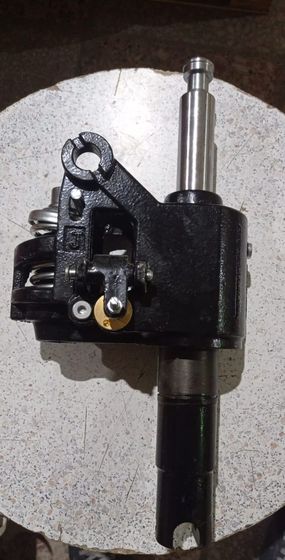

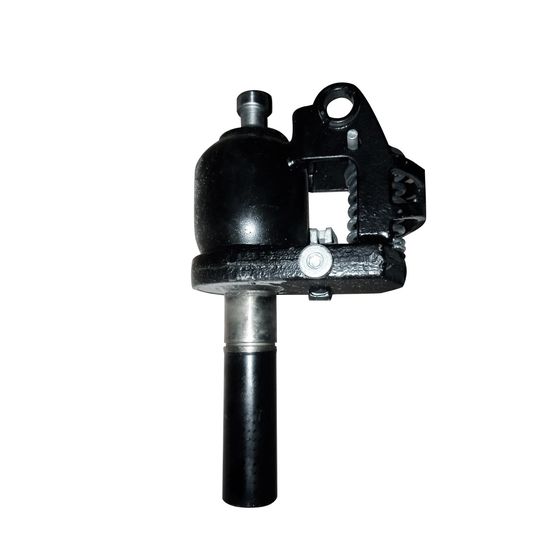

Гидроузел в сборе для гидравлической тележки (рохли) объединяет в одном корпусе три части: насосную секцию, которую приводит рукоять, силовой цилиндр, поднимающий вилы, и блок клапанов между ними. В названии позиций стоит Oil pump Assembly, но поставляется и заменяется узел целиком, вместе с цилиндром и клапанами.

Неисправности «не поднимает», «не опускается» и «садится под грузом» относятся к одному и тому же узлу: за все три отвечает его клапанная часть.

Проверка тяги и уровня масла перед заменой

Рукоять связана с клапаном тягой, у которой есть регулировка. Сбитая или растянувшаяся тяга даёт ту же картину, что и неисправный клапан: рычаг качается, вилы стоят на месте.

Проверка занимает минуту. Отсоедините тягу и переведите клапан рукой в положение подъёма. Если подъём заработал, причина в регулировке, и узел заменять не требуется.

Второй шаг без затрат: уровень масла. Машина, у которой вилы поднимаются на две трети хода, чаще недолита, чем неисправна.

Подбор по индексу серии машины

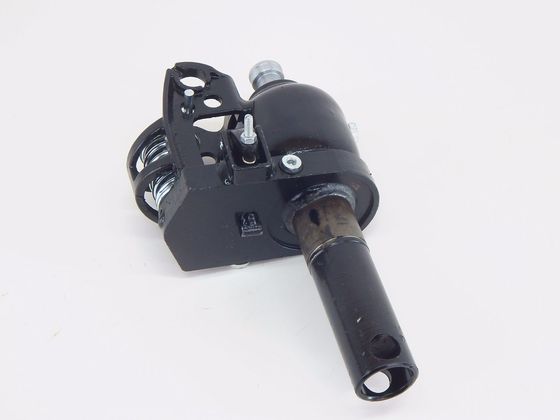

Гидроузлы для тележек гидравлических невзаимозаменяемы: позиция с индексом DF-III подходит только к машине той же серии. Совпадения диаметра штока недостаточно, различаются посадка, длина корпуса и вылет проушины.

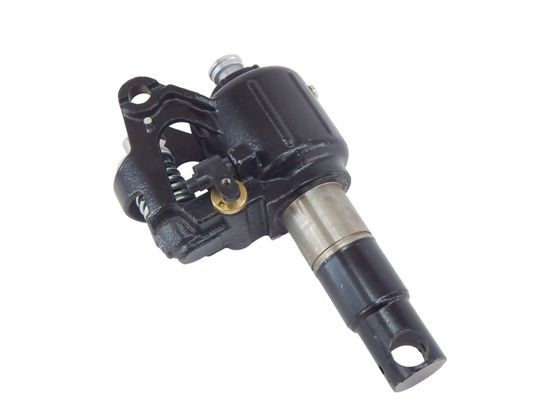

Тоннаж в названии встречается один раз, у позиции RHP 5 т. Пятитонная машина оснащается усиленным узлом большего размера, и для неё максимальная грузоподъемность указана прямо.

Повреждения штока и ремонтопригодность корпуса

Шток покрыт хромом, по нему работает манжета. Задир, коррозионная язва или изгиб штока означают замену узла целиком: шлифовка снимает покрытие, а уплотнение без покрытия служит недели.

Корпус у части серий сварной, разборка на месте конструкцией не предусмотрена. Прочность такого корпуса выше, ремонтопригодность ниже.

Установка нового узла и прокачка системы

Новый узел ставят на слитой системе. Порядок: снять старый узел, залить чистое масло в новый, собрать тягу, прокачать рукоятью вхолостую до полного выхода вил.

Воздух, оставшийся в цилиндре, даёт признаки неисправности: подъём идёт рывками, верхнее положение не достигается. Причина в непрокачанной системе, сам новый узел при этом исправен.

Ходовая часть и маневренность

Гидроузел отвечает за подъём и опускание. Маневренность, поворот и накат обеспечивают рулевые колёса и подвилочные ролики; поворотное колесо к гидравлике отношения не имеет.

Складская техника со стандартной длиной вил 1150 мм под европаллет и машина с укороченными вилами могут комплектоваться одним и тем же узлом. Длина вил на выбор гидравлической части не влияет.

Производство по разделу китайское; рабочая жидкость минеральная гидравлическая.

Что уточнить при заказе

Индекс серии с таблички, диаметр штока в миллиметрах, материал корпуса, если он виден, и характер неисправности: течёт, не держит, не поднимает, не опускается. Тоннаж и год выпуска для подбора не требуются.
