Ручки для тележек гидравлических

Ручка для гидравлической тележки (рохли) поставляется в сборе: труба, рычаг переключения режимов, тяга к клапану гидроузла и посадочная головка с осью поворота. Через этот узел оператор качает насос, перемещает тележку и выбирает режим подъёма, нейтрали или спуска. Ручки различаются серией гидроузла, под который выполнена посадочная головка.

Подбор по индексу серии гидроузла

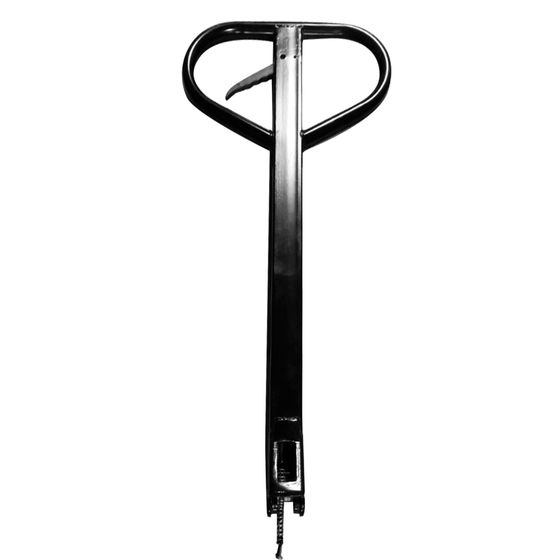

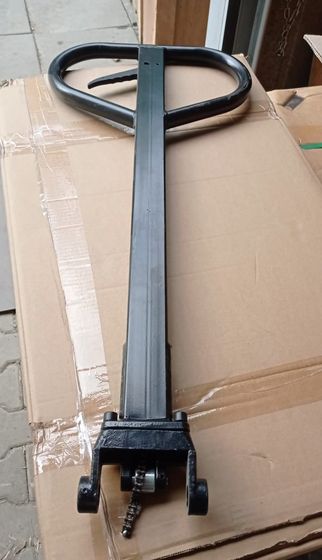

Грузоподъёмность тележки для подбора этой детали не используется. Позиции раздела подписаны индексами серий: RHP (BF), AC/CW, DB, DF. Совпадать должен индекс серии.

Между сериями узел не взаимозаменяем: различаются посадочная головка, длина тяги и геометрия рычага, при этом внешне все ручки для тележек гидравлических выглядят одинаково.

Плоскость крепления посадочной головки

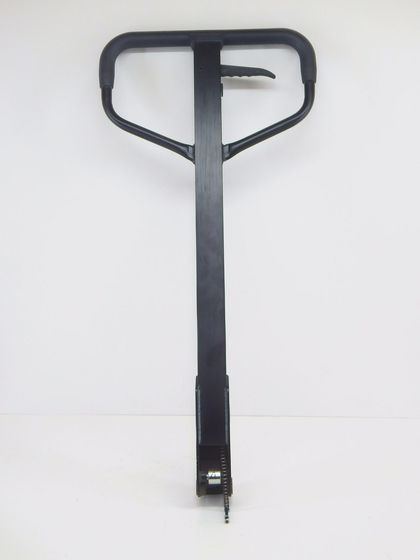

У исполнения AC/CW крепление горизонтальное, это указано в характеристике. Ось пальца, которым рукоять садится на узел, лежит в другой плоскости, поэтому на вертикальную посадку такой узел не устанавливается при любом совпадении остальных размеров.

Если табличка на раме утрачена, сфотографируйте крупным планом само место посадки. По фотографии узла деталь подбирается однозначно, по фотографии всей тележки — почти никогда.

Регулировка тяги после замены

Рычаг на ручке не переключает режимы сам: он перемещает тягу, а положение тяги воспринимает клапан гидроузла. После установки новой ручки тягу настраивают по длине.

Тележка, которая после замены поднимает, но не опускается, в большинстве случаев исправна: тяга не доходит до положения спуска. Это регулировка, гарантийным случаем не считается.

Габарит упаковки

Упаковка у всех исполнений одинаковая: 1220×400×90 мм. Труба цельная, длина 1220 мм сохраняется и в разобранном виде.

Если ручку держат в запасе, место хранения планируют под этот размер. Деталь выходит из строя не от износа, а от удара о стеллаж или косяк, то есть внезапно, в течение смены.
