Наборы манжет

Набор манжет — ремкомплект уплотнений для одного гидроцилиндра складской гидравлики. Позиции в разделе различаются диаметром штока и исполнением гидроузла, поэтому комплект подбирают по этим двум признакам.

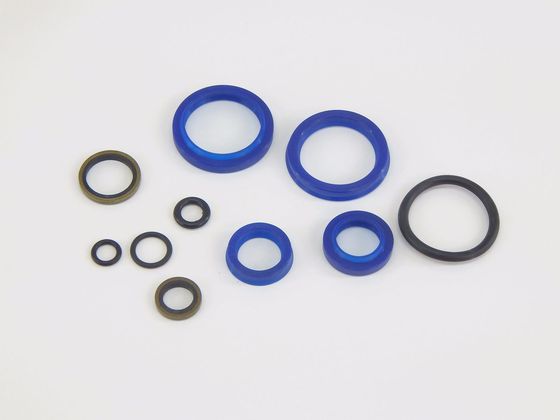

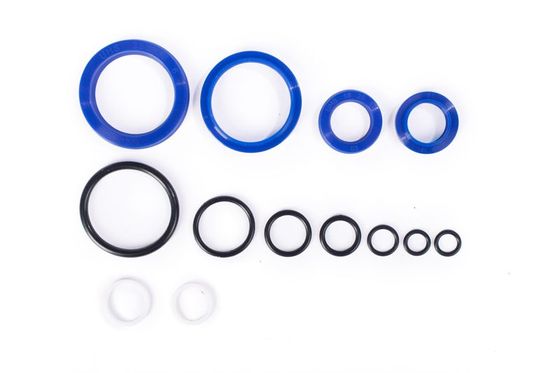

Число в названии позиции обозначает диаметр штока в миллиметрах: 24,0; 28,0; 31,5; 35,0. Серия его не задаёт. У индекса JC в ряду стоят два разных комплекта, на 24 и на 28 мм, поэтому заказ «на JC» без размера не определяет позицию.

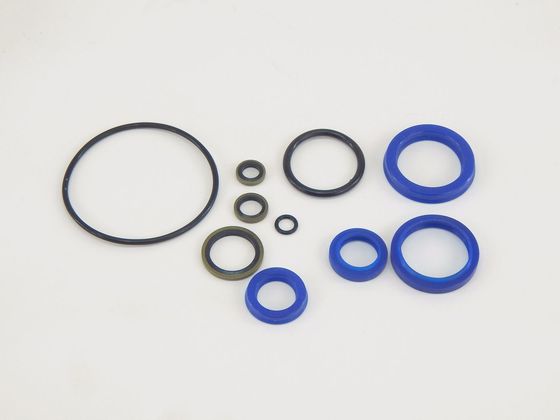

У RHP вариантов ещё больше: (J), (BF), (M) и отдельная позиция на 31,5 мм. Буква в скобках обозначает исполнение гидроузла, модель машины она не указывает. Без измерения эти исполнения не различаются.

Состав комплекта

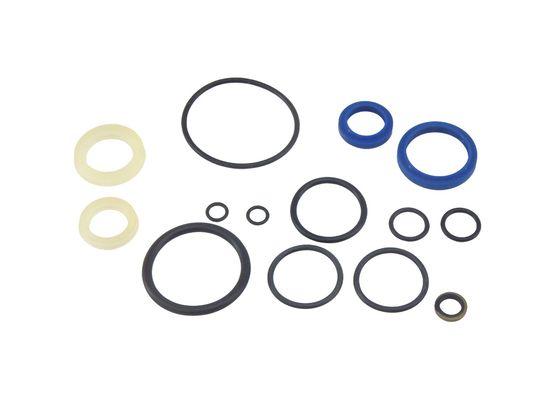

Комплект собран под конкретную гидравлику. В нём уплотнение штока со своей кромкой, поршневое кольцо, мелкие уплотнения клапанной группы, пыльник и опорные шайбы. Подобрать эти детали в магазине резинотехнических изделий по внешнему диаметру не получится: профиль кромки задаёт направление, в котором уплотнение держит давление.

Уплотнение ставится один раз. Снятая манжета уже принята посадкой и обжата по канавке: при повторной установке она встаёт с перекосом и течёт с первого качка.

Износ уплотнений и износ штока: признаки после разборки

Симптом у износа уплотнений и у задранного штока одинаковый: вилы опускаются под грузом. Различают их по состоянию поверхности.

Ремонт начинают с осмотра. Разобранная машина простаивает столько, сколько занимает поиск верного размера.

Замена масла при установке комплекта

Старая рабочая жидкость несёт продукты износа: крошку хрома, металлическую пыль, частицы прежней резины. Всё это работает как абразив и повреждает свежую кромку за недели.

Порядок: слить, промыть полость, залить чистое минеральное гидравлическое масло, прокачать вхолостую до полного хода. Без замены масла ремонт результата не даёт.

Температурные ограничения

Паспортный диапазон гидравлики этого класса заканчивается на минус двадцати. В складе-холодильнике резина теряет упругость и трескается по рабочему краю, а загустевшее масло на холоде добавляет давление при качке.

Течь после первой зимы в неотапливаемом помещении означает работу в условиях, на которые комплект не рассчитан. Браком комплекта такая течь не считается, и ремонтом эти условия не устраняются.

Наборы манжет для другой гидравлики

Наборы уплотнений есть и у другой гидравлики, и путают их регулярно.

• Манжеты к гидравлическим прессам: другой диаметр и другое рабочее давление.
• К трубогибам: свои профили под пуансонный цилиндр.
• К арматурорезам: компактная группа под режущий узел.

Позиции этого раздела рассчитаны на складскую гидравлику: гидравлические тележки (рохли) и подкатные машины с ручным насосом. Взаимозаменяемости между группами нет даже при совпадении диаметра.

Что уточнить при заказе

Индекс серии с таблички или с корпуса насоса, диаметр штока по замеру штангенциркулем, материал корпуса, если он виден. Фотография узла решает задачу быстрее описания: разница между 31,5 и 35 мм без измерения не видна, а на посадке она принципиальна.
