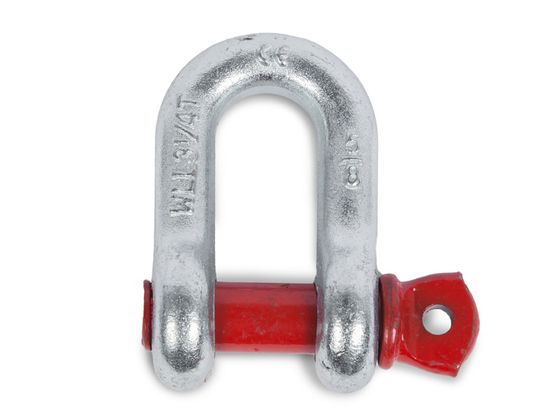

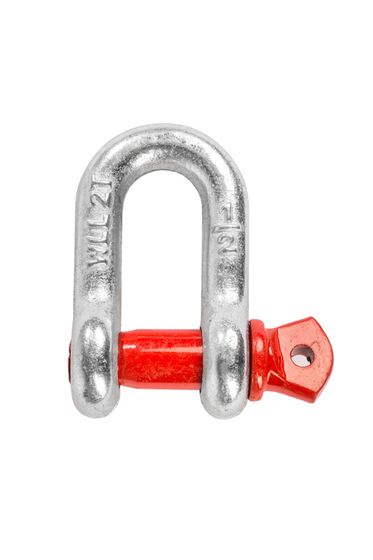

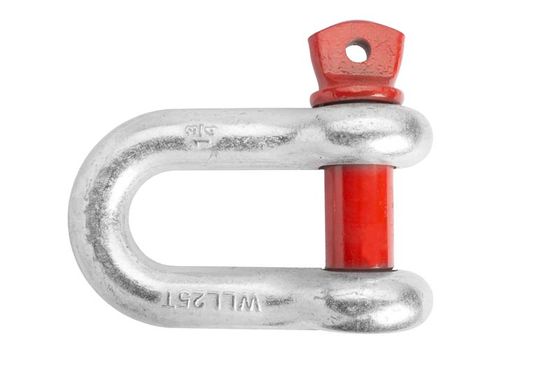

Скобы такелажные прямые тип G210

Такелажные скобы прямые типа G210 соединяют канат с цепью, цепь с монтажной петлёй, ветвь стропа с рым-болтом. Соединение получается разъёмным: неразъёмные звенья сваривают, разъёмные ставят на скобу.

Индекс G210 обозначает конструкцию замка. Палец резьбовой: он вворачивается в проушину и садится головкой на упор, поэтому узел раскрывается ключом за несколько секунд. Соседний тип G2150 при той же грузоподъёмности удерживает штифт болтом с гайкой и шплинтом. Быстро раскрыть его нельзя, зато он не отворачивается самопроизвольно.

Отсюда граница применения. G210 подходит для периодических перецепок и сборки стропа под конкретную партию груза, а также для монтажа и демонтажа оснастки. Соединение на месяцы и любой узел, где груз наползает на штифт и проворачивает его, требуют болтового типа.

Грузоподъёмность, типоразмер и диаметр пальца

Ряд идёт от 0,5 до 55,0 т. Дюймовое число в характеристике «Типоразмер» обозначает толщину тела скобы; замыкающий штифт всегда на ступень толще.

Подбора по одной грузоподъёмности недостаточно: деталь может не пройти по размеру. В карточке указаны ещё два размера. Внутренний размер, или зев, обозначает ширину просвета между щёками; внутренняя длина — глубину от спинки до штифта. Коуш каната или ушко текстильного стропа, а также проушина траверсы должны свободно проходить в зев и не распирать щёки.

Ограничения по числу ветвей и направлению тяги

Прямая скоба D-образная, спинка у неё узкая. Две ветви расходятся по сторонам петли и создают распор, на который тело не рассчитано.

Для двух и более ветвей применяют омегообразную скобу с расширенной спинкой (типы G209 и G2130). Прямая форма рассчитана на усилие строго вдоль своей продольной оси.

Тот же запрет действует при боковой тяге одной ветви: изгибающий момент для прямого корпуса недопустим. Такелажные скобы прямые ставят там, где тяга гарантированно осевая.

Замена пальца и осмотр перед применением

Палец G210 испытан вместе с телом скобы и изготовлен из той же стали. Обычный болт подходящего диаметра испытаний не проходил, подменять им потерянный палец не допускается. Ставят штатный того же типоразмера либо меняют изделие в сборе.

Перед каждым применением изделие осматривают. Основания для отбраковки: трещины, износ тела и пальца, вытяжка петли, повреждённая резьба. Замыкающий элемент должен вворачиваться от руки до упора; при закусывании резьбы скоба выводится из работы целиком.

Что уточнить при заказе

Расчётная нагрузка на узел, толщина детали, которая заводится в зев, и характер соединения: разъёмное или постоянное. Материал у всех позиций сталь, производитель TOR Industries, страна производства Китай.
