Скобы такелажные прямые тип G2150

Скобы такелажные прямые G2150 замыкают такелажный узел и рассчитаны на одну ветвь стропа. От винтовых скоб G210 они отличаются только замком пальца при той же грузоподъёмности и тех же габаритах.

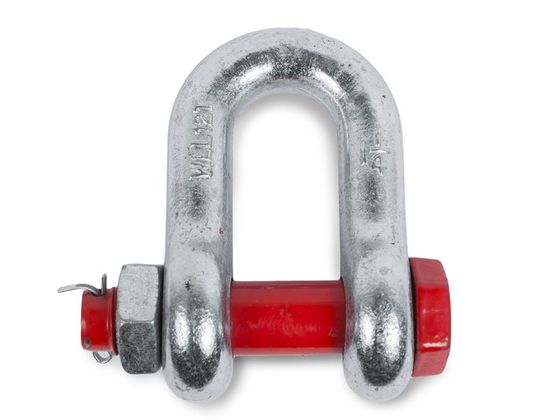

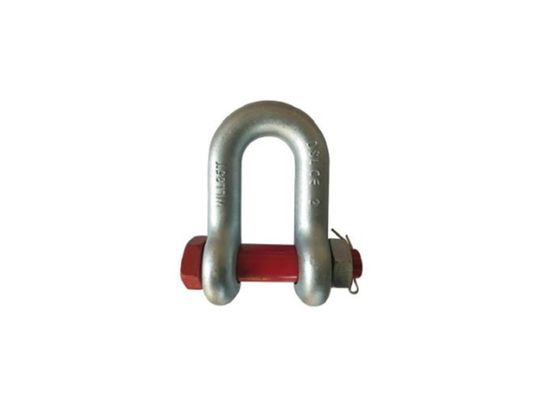

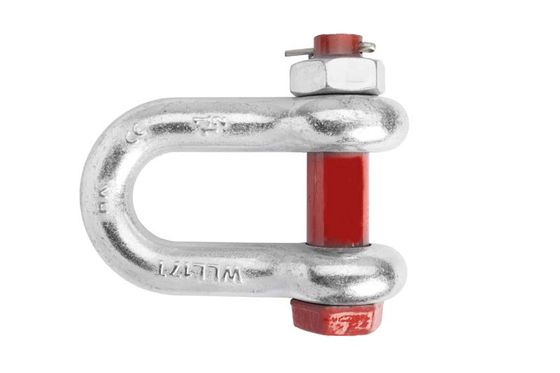

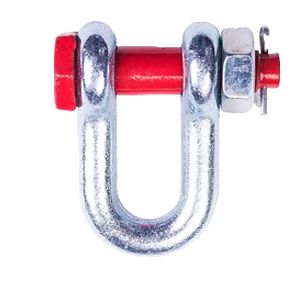

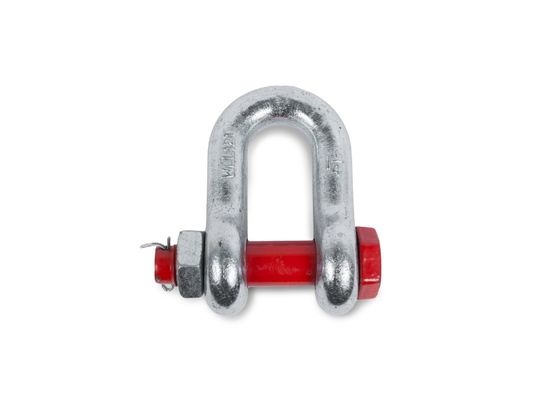

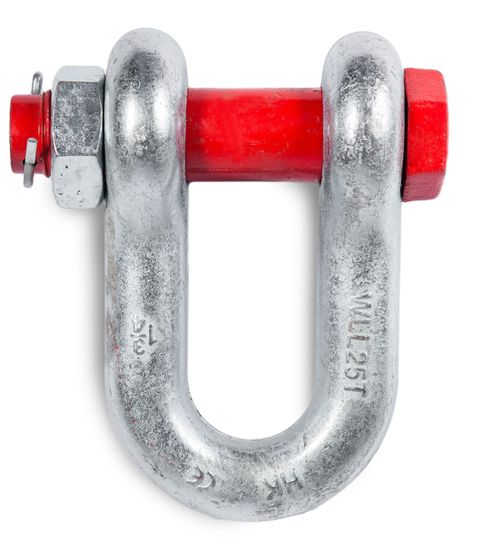

Замок у G2150 болтовой: палец проходит насквозь, затягивается гайкой и контрится шплинтом. Палец не вращается в проушинах. Это отличие определяет область применения.

Болтовой замок обязателен там, где груз способен наползать на палец: канат, который трётся о штифт при перекладке, или цепь, поворачивающая соединение на весу. Так же действует вибрация от работающего двигателя или от движения по плитам. Винтовой штифт в таком узле постепенно отворачивается, и до разъединения этого не видно.

Раскрытие болтового замка

Второе следствие того же замка: раскрытие занимает больше времени. В стропе из звеньев, которые перебирают каждую смену, это лишние минуты на каждой операции и риск оставить шплинт не установленным. Шплинт возвращают на место обязательно: без него гайка откручивается так же, как винт.

Затяжка гайки не заменяет шплинт, и наоборот. Соединение держат только оба элемента вместе.

Типоразмеры в дюймах и диаметр пальца

Грузоподъёмность идёт от 0,5 до 55,0 т, типоразмеры записаны в дюймах: 1/4", 3/8", 5/8", 3/4", 1", 1,1/8", 1,1/4", 1,3/8", 1,1/2", 1,3/4". Дюймовое число обозначает толщину тела; диаметр пальца указан отдельной строкой в миллиметрах и всегда больше.

Оба замка лежат в одном тоннажном ряду, поэтому по грузоподъёмности подмена одного типа другим незаметна. Форма D-образная, спинка прямая и узкая, усилие должно идти строго вдоль продольной оси. Две ветви стропа распирают узкую спинку, для них применяют омегообразные скобы G2130 с расширенным основанием.

Что уточнить при заказе

Такелажная скоба соединяет канат с цепью, ветвь стропа с проушиной траверсы, груз с крюком. Подбирают по трём числам: расчётная нагрузка на узел, зев под толщину коуша или проушины, внутренняя длина под глубину посадки. Материал — сталь, производитель TOR Industries, страна производства Китай.

Осматривают перед каждым применением. Бракуют трещины, износ тела, вытяжку петли, повреждённую резьбу гайки. Гнутый палец меняют вместе со скобой: замена по одному диаметру не допускается, палец и корпус испытаны в паре.
