Сохранность материальных ценностей в рейсе напрямую зависит от того, насколько грамотно выполнено их закрепление. Внезапный сдвиг незакрепленного груза внутри фургона или на бортовой платформе во время резких маневров и экстренных остановок создает реальный риск опрокидывания автопоезда, повреждения бортов и порчи перевозимой продукции. Основным крепежным средством в транспортной логистике выступает текстильный стяжной ремень (грузовая стяжка с храповым замком). Такое эластичное приспособление обеспечивает надежную фиксацию груза, эффективно предотвращая продольные сдвиги и боковое смещение во время транспортировки.
Чтобы надежно удерживать крупногабаритный станочный парк, строительные материалы, металлопрокат, рулоны и тяжелые поддоны, применяются промышленные стяжные ремни для крепления груза. Они объединяют высокую стойкость к агрессивным факторам внешней среды, солидный запас прочности и удобство натяжения. Ниже детально рассмотрены конструкция рэтчетов, расшифровка маркировки по стандарту EN 12195-2, физические формулы расчетов, проверенные способы крепления, а также правила безопасности, определяющие эксплуатацию крепежных приспособлений.
Рым-болты
Весь раздел →
Рым-болт TOR DIN 580 27мм (Q)
Рым-болт TOR DIN 580 36мм (D)

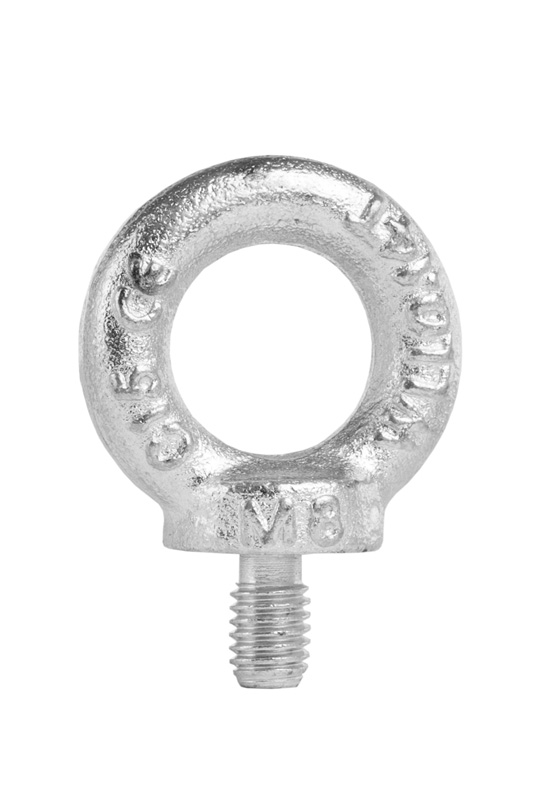

Рым-болт TOR DIN 580 8мм (D)
Конструкция крепежных приспособлений: храповой замок, лента и крюк
Любая современная ременная система компонуется из трех функциональных узлов: тканой полимерной ленты, натяжного механизма и крепежной концевой фурнитуры. В зависимости от специфики задач используются двухкомпонентные стяжные системы с концевыми зацепами либо цельный замкнутый ремень без крюков, ориентированный на кольцевую обвязку связок труб, сортового пиломатериала или бревен.
- Тканая синтетическая лента. Изготавливается из прочных химических волокон методом плотного плетения. Наибольшее распространение получил полиэстер (PES, полиэфирные нити): он удлиняется не более чем на 7% при расчетной рабочей нагрузке, стоек к истиранию, сырости, нефтепродуктам и ультрафиолету. Также в производстве используются нити из полиамида (PA, капрон/нейлон) и термопластичный полипропилен (PP). Тканая лента на базе полиэстера либо полиамида сохраняет эксплуатационную прочность в температурном интервале от -40°C до +100°C.
- Храповой замок (рэтчет). Силовой натяжной элемент храпового принципа действия. Металлический корпус объединяет зубчатый барабан, стопорный механизм и управляющую рукоять. При возвратно-поступательном перемещении рукоятка наматывает ленточное полотно на вращающийся шлицевой вал, создавая мощное натяжение и предотвращая самопроизвольное ослабление ленты от вибраций в пути.
- Концевые крюки и фитинги. Для зацепления за бортовые скобы, перфорированные якорные рейки или петли настила служат сдвоенные проволочные J-крюки, одинарные кованые зацепы, карабины либо специализированный такелажный фитинг.
| Материал ленты | Удлинение при LC | Устойчивость к кислотам | Устойчивость к щелочам | Температурный диапазон |
|---|---|---|---|---|
| Полиэстер (PES) | ≤ 7% | Высокая | Средняя | от -40°C до +100°C |
| Полиамид (PA) | ≤ 10% | Низкая | Высокая | от -40°C до +100°C |
| Полипропилен (PP) | ≤ 12% | Высокая | Высокая | от -40°C до +80°C |
Маркировка по стандарту EN 12195-2: что сообщает бирка на стяжной ремень
Каждая сертифицированная стяжка обязана снабжаться заводским ярлыком. Европейскому стандарту EN 12195-2 строго предписано наличие текстильной маркировки: синяя бирка указывает на применение полиэстера (PES), зеленая маркирует нити полиамида (PA), а коричневая обозначает полипропилен (PP). Если информационная бирка оторвана, утеряна или надписи стерлись, изделие подлежит немедленному выводу из работы.
На маркировочном ярлыке зафиксированы ключевые технические параметры:
- LC (Lashing Capacity), предельная рабочая нагрузка: допустимый показатель тягового усилия в прямом векторе (к примеру, LC = 2500 daN) и при охватывающем кольцевом натяжении (LC = 5000 daN). Для фиксации спецтехники и массивных модулей выпускаются модификации с максимальной разрывной способностью 10 тонн и выше.
- SHF (Standard Hand Force), расчетное ручное усилие: стандартизированная сила воздействия руками оператора на рукоять храповика (базовое значение SHF = 50 daN, что соответствует мускульному усилию руки порядка 50 кг).
- STF (Standard Tension Force), сила предварительного натяжения: прижимное остаточное усилие ленты при воздействии величиной SHF (в диапазоне от 250 до 550 daN). Чем значительнее параметр STF, тем меньшим числом стяжек удастся зафиксировать груз при накидной схеме.
- Размерные параметры полотна: типовая ширина ленты составляет 25 мм, 35 мм, 50 мм либо 75 мм при рабочей длине от 4 до 12 м.
- Сведения об изготовителе: обязательны отметка «EN 12195-2», дата выпуска, артикул бренда и индивидуальный серийный номер партии.
Рым-болты
Весь раздел →
Рым-болт TOR DIN 580 10мм (D)
Рым-болт TOR DIN 580 24мм (D)
Рым-болт TOR DIN 580 30мм (D)
Подобрать оборудование под вашу задачу
Основные способы крепления груза: схемы и методы фиксации груза
Выбор оптимальной схемы крепления базируется на геометрии, массе объекта и коэффициенте трения между основанием и настилом платформы. Выделяют два главных метода:
1. Прижимной способ (фрикционная накидная фиксация сверху)
Полотно перекидывают поверх устойчивых грузов от правого борта к левому. Концевые крюки цепляют за настильные кольца кузова, после чего затяжной замок рэтчета выбирает слабину и натягивает ленту. Возникающий вертикальный прижим многократно увеличивает силу трения между подошвой паллет и настилом платформы, гарантируя стабильность при торможении. По правилам безопасности автотранспортных перевозок на каждое грузовое место должно приходиться минимум 2 прижимных ремня.
2. Прямой способ крепления (растяжки и якорный метод)
При прямом методе ветви ремней заводят непосредственно за рым-болты, силовые проушины или раму самого перевозимого блока и соединяют с точками крепления кузова. На практике реализуются следующие варианты:
Рым-болты
Весь раздел →
Рым-болт TOR DIN 580 56мм (D)
Рым-болт TOR DIN 580 64мм (D)
Рым-болт TOR DIN 580 42мм (D)
- Диагональное крепление: растяжки ориентируют от 4 верхних углов перевозимого блока к точкам настила крест-накрест. Чтобы надежно зафиксировать тяжелый крупногабаритный объект, нужно минимум 4 стяжных ремня, которые удерживают груз за счет собственной разрывной прочности LC.
- Параллельный способ: ветви стяжек направляют строго параллельно продольной либо поперечной оси кузова.
- Перекрестное крепление: ветви взаимно перекрещиваются, создавая жесткий пространственный каркас для цилиндрических емкостей, рулонов и связок труб.
Инженерный расчет: как рассчитать количество ремней
Для гарантии безаварийной транспортировки число стяжек определяют исходя из веса перемещаемого груза, угла наклона ветвей (α) и коэффициента сцепления (μ).
Минимальное количество прижимных лент ($n$) для удержания груза от смещения вперед рассчитывается соотношением:
$$n \ge \frac{(c_x - \mu) \cdot m \cdot g}{2 \cdot \mu \cdot \sin(\alpha) \cdot STF} \cdot k$$
В приведенном расчетном выражении используются следующие величины:
- $m$: фактическая масса перевозимого груза (кг);
- $g$: гравитационная постоянная ($9.81\text{ м/с}^2$);
- $c_x$: коэффициент продольного замедления при экстренном торможении автотранспорта ($c_x = 0.8$);
- $\mu$: расчетная величина коэффициента трения на стыке поверхностей;
- $\alpha$: угол между плоскостью настила и ленточным полотном (оптимально выдерживать угол 80–90°);
- $STF$: паспортная сила предварительного натяжения по данным маркировочной бирки (Н);
- $k$: коэффициент запаса надежности (рекомендуется принимать $k \ge 1.2$).
| Контактная пара материалов | Коэффициент трения μ (сухая поверхность) | Коэффициент трения μ (мокрая или замасленная) |
|---|---|---|
| Деревянный паллет / деревянный пол | 0.40 – 0.45 | 0.20 – 0.25 |
| Деревянный паллет / рифленая сталь | 0.30 – 0.35 | 0.15 – 0.20 |
| Металл / металл | 0.20 – 0.25 | 0.08 – 0.12 |
| Противоскользящий резиновый мат / любые материалы | 0.60 – 0.80 | 0.60 |
Применение специальных резиновых противоскользящих ковриков существенно увеличивает сцепление, уменьшая требуемое количество ремней вдвое. Если на конструкциях присутствуют острые ребра и кромки, обязательно устанавливают защитные пластиковые уголки, предохраняющие ременный материал от порезов и истиранию.
Рым-болты
Весь раздел →
Рым-болт TOR DIN 580 16мм (L)
Рым-болт TOR DIN 580 20мм (L)
Рым-болт TOR DIN 580 6мм (S)
Пошаговая инструкция: как правильно пользоваться стяжным ремнем
Чтобы затяжной механизм безотказно выполнял свои функции, соблюдайте строгий алгоритм действий при монтаже:
- Визуальный контроль перед работой. Осмотрите текстильное полотно на предмет порезов и торчащих нитей. Проверьте подвижность деталей рэтчета и читаемость заводской бирки.
- Зацепление крюков. Закрепите концевой крюк короткой части за монтажную петлю борта. Перекиньте длинную ветвь через перевозимый блок без перекручивания и зацепите второй крюк в кузове.
- Заправка полотна в механизм. Отожмите стопорный рычаг и раскройте подвижную рукоять рэтчета. Протяните ленту сквозь центральный паз намоточного барабана и вытяните излишек длины вручную.
- Создание натяжения. Совершайте возвратно-поступательные качания рукояткой. Лента наматывается на вал катушки — оптимально оставить на барабане от 1.5 до 3 витков, чтобы исключить заклинивание.
- Блокировка замка. Переведите рычаг в крайнее нижнее положение до щелчка стопорной защелки. Это исключит самопроизвольное раскрытие замка при тряске в пути.
- Укладка свободного конца. Аккуратно сверните остаток полотна и зафиксируйте его на расстоянии не менее 15 см от вращающихся узлов колес и механизмов.
- Снятие натяжения и демонтаж. Потяните внутренний стопорный язычок на себя и откиньте рукоятку на 180° до упора. Барабан разблокируется, и лента легко выйдет из прорези.
Если планируется длительная перевозка, обязательно выполните контрольную остановку через первые 30–50 км маршрута: проверьте натяжение ветвей и при усадке тары подтяните полотно рукоятью рэтчета.
Безопасная эксплуатация и нормы выбраковки: как использовать стяжной ремень
Грамотная эксплуатация стяжных систем гарантирует сохранность груза и защищает персонал от травм:
- Запрет грузоподъемных операций. Стяжные устройства спроектированы исключительно для крепления. Использовать стяжной ремень для подъема грузов крановым оборудованием строго запрещено.
- Запрет связывания узлов. Завязывание порванной ленты узлом снижает ее разрывную прочность более чем на 60%, приводя к внезапному обрыву под нагрузкой.
- Защита от острых граней. Запрещено натягивать полимерную ленту через острые металлические кромки без защитных накладок и чехлов.
- Запрет рычажных удлинителей. Затягивать храповик допускается только мускульным усилием рук. Применение монтировок и труб деформирует шестерни и зубья барабана.
Критерии для немедленной выбраковки стяжных ремней:
- Порезы и надрывы полотна длиной более 10 мм либо роспуск краевых швов более чем на 10% ширины ленты;
- Термические ожоги, оплавление синтетических нитей или повреждение агрессивными химикатами;
- Механическая деформация корпуса храповика, искривление осей или раскрытие зева крюка более чем на 5%;
- Сколы на зубьях храпового колеса, ослабление возвратных пружин;
- Отсутствие, повреждение или нечитаемость заводской маркировочной бирки.
Рым-болты
Весь раздел →
Рым-болт TOR DIN 580 8мм (S)
Рым-болт TOR DIN 580 12мм (D)
Рым-болт TOR DIN 580 27мм (D)
Критерии выбора: стяжные ремни для крепления груза и транспортировка
При подборе такелажного комплекта для коммерческого автопарка учитывают следующие ключевые параметры:
- Назначение и категория транспорта. Для легковых автоприцепов и размещения вещей на верхний багажник подходят компактные ленты шириной 25–35 мм с нагрузкой LC 500–1500 daN. Для магистральных автопоездов стандартом служат ремни 50 мм с рабочим усилием LC 2500/5000 daN. Для транспортировки тяжелой гусеничной техники применяются ленты 75 мм с разрывным показателем до 10 000 daN.
- Длина рычага рэтчета. Удлиненная рукоять позволяет передать высокое натяжное усилие STF с меньшими физическими затратами.
- Антикоррозийная стойкость. Гальванически оцинкованные замки и крюки устойчивы к постоянной влаге и дорожным реагентам.
Где купить стяжные ремни и ремни для фиксации груза TOR в Казахстане
Для профессиональных перевозок отдавайте предпочтение сертифицированному оборудованию проверенных брендов. В каталоге представлены надежные ремни для фиксации груза TOR: от легких стяжек шириной 25 мм до сверхпрочных систем 50 и 75 мм с предельной рабочей нагрузкой до 10 тонн.
Преимущества обращения к официальному дилеру TOR Industries:
- Сертифицированная продукция по стандарту EN 12195-2 с официальными паспортами качества;
- Прямые заводские цены на стяжные системы от производителя без посреднических наценок;
- Экспертная помощь инженеров по расчету схем крепления и выбору типоразмеров под задачи вашего автопарка;
- Возможность выгодно купить стяжные ремни через официальный интернет-магазине с быстрой доставкой по Алматы, Астане, Шымкенту, Караганде, Актобе и всем областям Казахстана со складов официального поставщика.
Часто задаваемые вопросы (FAQ)
Как называется ремень для крепления груза?
Среди водителей и экспедиторов это приспособление называют по-разному: стяжной ремень, грузовая стяжка, рэтчет (от английского слова ratchet — храповик), автовозный ремень или текстильный найтов с трещоткой.
Сколько выдерживает стяжной ремень?
Допустимая рабочая нагрузка зафиксирована на бирке в строке LC. Компактные ремни шириной 25 мм держат 500–1500 кг. Стандартные ремни 50 мм рассчитаны на фиксацию грузов массой 2000–5000 кг (от 2 до 5 т). Усиленные системы 75 мм способны удерживать до 10 000 кг (10 тонн).
Можно ли поднимать грузы стяжными ремнями?
Категорически запрещено. Стяжные ремни имеют коэффициент запаса 2:1 и спроектированы исключительно для статического удержания грузов в кузове. Подъемные текстильные стропы изготавливаются с коэффициентом запаса прочности 7:1 и проходят строгую крановую сертификацию.
Зачем нужна бирка на стяжном ремне?
Маркировочная бирка подтверждает соответствие стандарту EN 12195-2, указывает величины рабочей нагрузки (LC), ручного усилия (SHF), предварительного натяжения (STF), полимерный материал и дату выпуска изделия. Эксплуатация ремней без читаемого ярлыка строго запрещена правилами перевозок.
