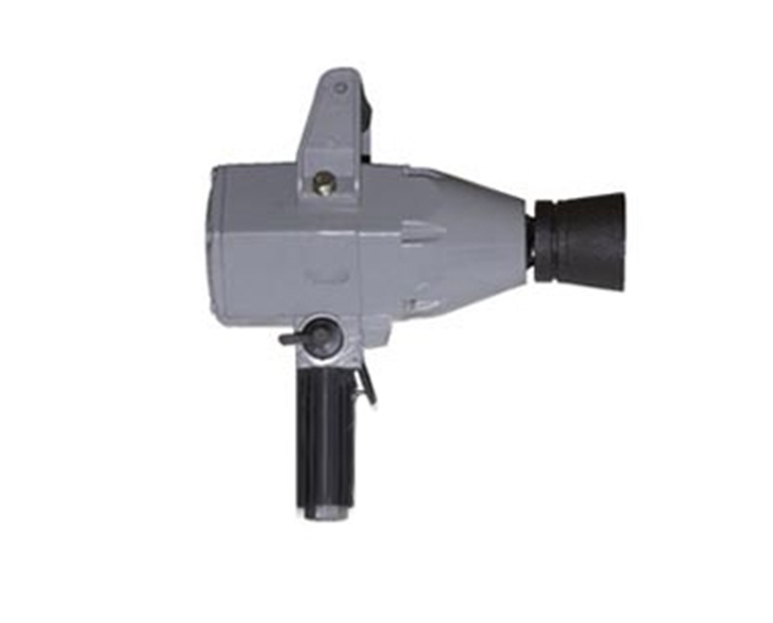

В период пиковых нагрузок при сезонной замене шин скорость и надежность технологических операций определяют рентабельность шиномонтажного участка. Главным инструментом мастера выступает ударный пневмогайковерт для шиномонтажа. Этот пневматический инструмент превосходит электрические аналоги по удельной мощности и ресурсу. Надежный пневмо-гайковерт рассчитан на непрерывную работу в многосменном режиме. Он помогает быстро закручивать и откручивать крепеж любой сложности, включая закисшие и прикипевшие резьбовые соединения.
Чтобы грамотно выбрать пневмогайковерт, необходимо сбалансировать ключевые параметры: максимальный крутящий момент (Нм), расход воздуха (л/мин), размер присоединительного квадрата шпинделя и сечение пневматической магистрали. В данном руководстве детально рассмотрены устройство пневмоинструмента, типы ударных узлов, расчет компрессора и регламент обслуживания.
Гайковерты
Весь раздел →
Гайковёрт пневматический ИП-3125МС-01
Гайковёрт пневматический ИП-3128МС
Гайковёрт пневматический ИП-3115МС
Зачем автосервису пневматический гайковерт: специфика шиномонтажных работ
Колесный крепеж постоянно подвергается воздействию влаги, дорожных реагентов и циклического нагрева. В результате резьба со временем начинает сильно прикипать. Усилие для срыва закисшей гайки возрастает в 2–3 раза по сравнению с номиналом. Попытка сорвать закисший крепеж вручную через длинный рычаг приводит к деформации шпилек, скруглению граней или травмам мастера.
Профессиональный гайковерт пневматический решает задачу за счет тангенциального ударного воздействия. Высокая скорость вращения и серия мощных микроударов передают энергию прямо на колесо и болт. Сила трения покоя преодолевается мгновенно, без передачи реактивного момента на руки оператора.
Задачи, которые решает пневмогайковерт ударный на шиномонтажном посту:
- Быстрое откручивание и закручивание колесных гаек и болтов при сезонном обслуживании;
- Демонтаж заржавевших и прикипевших резьбовых соединений подвески;
- Предварительная контролируемая затяжка крепежных узлов перед финишной проверкой;
- Снижение физической усталости мастера и сокращение времени обслуживания автомобиля до 10–15 минут.
Устройство и принцип работы: как устроен ударный пневмогайковерт
Конструктивно гайковерт состоит из прочного корпуса, пускового клапана, роторного пневмодвигателя, ударного механизма и выходного шпинделя с посадочным квадратом.
Сжатый воздух поступает в рукоятку через питающий шланг. Воздушный поток воздействует на лопатки ротора турбины. Пневмодвигатель преобразует энергию давления во вращение со скоростью 6000–10000 об/мин. Вращательный привод передает движение на ударный блок. Кинетическая энергия накапливается в маховиках и преобразуется в тангенциальные удары по наковальне шпинделя.
Подобрать оборудование под вашу задачу
Типы ударных механизмов пневмогайковертов: Twin Hammer, Pin Clutch и Rocking Dog
Конструкция ударного узла определяет ресурс, силу удара, балансировку и вибронагруженность инструмента. В современных гайковертах применяются три основные схемы:
Twin Hammer (двойной ударный механизм)
Механизм Twin Hammer («двойной молот») оснащен замкнутым маховиком с двумя симметричными молотками. За каждый оборот ротора молотки наносят синхронный сбалансированный удар по обеим сторонам наковальни. Плюсы системы Twin Hammer:
- Мгновенный выход на предельный ударный момент с первого оборота;
- Минимальный уровень вибрации на рукоятке благодаря балансировке масс;
- Высокая надежность при непрерывной эксплуатации в условиях загруженного шиномонтажа.
Pin Clutch (штифтовой механизм)
В механизме Pin Clutch энергия передается через радиальные стальные штифты. Они входят в зацепление с кулачками приводного вала. Схема гарантирует мягкий удар и плавное нарастание момента. При постоянных пиковых перегрузках штифты изнашиваются быстрее монолитных бойков Twin Hammer.
Rocking Dog (кулачковый механизм с одним бойком)
Однокулачковый механизм с качающимся бойком отличается простотой и доступной ценой. Он создает мощный одиночный импульс на оборот, но создает повышенную вибрацию. Rocking Dog применяется в оборудовании гаражного класса и в недорогих грузовых гайковертах.
Гайковерты
Весь раздел →
Гайковёрт пневматический ИП-3116МС
Гайковёрт пневматический угловой ИП-3205
Пневмогайковерт ИП-3115 (КНР)
Ключевые технические характеристики пневмогайковертов: крутящий момент, давление и расход воздуха
Чтобы правильно выбрать надежный пневматический гайковерт, согласуют параметры инструмента и компрессорной установки.
1. Максимальный крутящий момент (Нм)
Крутящий момент измеряется в ньютон-метрах (Нм). Он определяет пиковое динамическое усилие шпинделя. В технических паспортах указывают рабочий момент затяжки и пиковый момент на откручивание (Breakaway Torque). Момент на реверсе всегда выше на 15–25%, что необходимо для срыва закисшего крепежа.
- Легковой шиномонтаж: достаточен диапазон 700 Нм – 900 Нм. Для тяжелых внедорожников и микроавтобусов подходят модели на 1200–1400 Нм с увеличенным крутящим моментом.
- Грузовой сервис и спецтехника: для грузовых автомобилей, автобусов, прицепов и тяжелых тракторов используют гайковерты с усилием 2000–3500+ Нм.
2. Рабочее давление и расход воздуха
Стандартное рабочее давление для пневмогайковертов составляет 6.2–6.3 бар (атм). Превышение давления свыше 8 бар ускоряет износ лопаток ротора. Падение давления ниже 5.5 бар снижает фактический максимальный момент на 30–50%.
Параметр расход воздуха показывает объем потребления при непрерывном нажатии курка. Для моделей 1/2" он составляет 150–350 л/мин. Для мощных грузовых моделей расход достигает 600–1100 л/мин. Компрессор должен иметь запас производительности по нагнетанию не менее 25–30% сверх потребления инструмента.
Размер посадочного квадрата шпинделя: 1/2 дюйма, 3/4 и 1 дюйм
Размер выходного шпинделя под дюймовый стандарт определяет размер торцевой головки и прочность вала:
| Посадочный квадрат | Крутящий момент (Нм) | Размер крепежа | Область применения |
|---|---|---|---|
| 1/2 дюйма (12.7 мм) | 500 – 1400 Нм | М10 – 16 мм – М24 | Легковые автомобили, кроссоверы, минивэны, слесарный цех СТО |
| 3/4 дюйма (19.05 мм) | 1300 – 2200 Нм | М18 – М30 | Малотоннажные грузовики, микроавтобусы, сельхозтехника |
| 1 дюйм (25.4 мм) | 2000 – 3800+ Нм | М24 – М45 | Тяжелые грузовые автомобили, автопоезда, карьерная техника |
С пневматическими гайковертами используют исключительно ударные головки из легированной стали Cr-Mo или Cr-V с фосфатированным покрытием. Стандартная тонкостенная хромированная головка для ручного ключа мгновенно раскалывается от ударных нагрузок.
Организация пневмолинии: компрессор, ресивер, фильтр-осушитель, лубрикатор и шланг
Если магистраль собрана с ошибками, пневмогайковерт ударный теряет паспортный крутящий момент. Сжатый воздух на выходе компрессора содержит водяной конденсат и частицы пыли.
Чтобы правильно подключать инструмент на шиномонтажном участке, устанавливают следующую линию подготовки:
- Поршневой или винтовой компрессор требуемой производительности. Для легкового поста накопительный ресивер выбирают объемом от 50 литров, а для грузового бокса от 200 литров.
- Блок подготовки воздуха: фильтр-влагоотделитель с очисткой до 5 мкм и редуктор давления с манометром.
- Лубрикатор: прибор для подачи масляного аэрозоля в воздушный поток. Для пневмопривода применяется специальная смазка стандарта ISO VG 32.
- Магистральный шланг: внутренний диаметр шланга для моделей 1/2" составляет не менее 10 мм (3/8"), а для моделей 3/4" и 1" равен 13–16 мм. Тонкие спиральные трубки вызывают просадку давления на входе. Длина рукава от блока подготовки не должна превышать 10–15 метров.
Гайковерты
Весь раздел →
Пневмогайковерт ИП-3115МС (КНР)
Пневмогайковерт ИП-3128 (КНР)
Пневмогайковерт ИП-3128МС (КНР)
Материал корпуса и эргономика: композитные и металлические пневмогайковерты
Современные пневматические гайковерты для шиномонтажа выпускаются в двух исполнениях:
- Композитный корпус: изготовлен из армированного стекловолокном полиамида. Инструмент весит на 20–30% меньше металлического (1.8–2.2 кг в классе 1/2"), эффективно поглощает вибрацию, изолирует холод и удобен для работы в труднодоступных местах.
- Металлический корпус (алюминий или магний): устойчив к падениям на бетонный пол, абразивному износу и механическим повреждениям. Металл применяется в мощных моделях для грузового шиномонтажа.
Сравнительный обзор: какой выбрать инструмент для автосервиса
На рынке представлен надежный пневмоинструмент брендов Forsage, Thorvik, а также проверенная линейка оборудования TOR Industries. При сравнении моделей оценивают величину крутящего момента, конструкцию ударного блока и эргономику рукоятки.
Гайковерты
Весь раздел →
Гайковерт пневматический ИП-3128
Гайковерт пневматический ИП-3115
Для регулярного применения на СТО инструмент выгодно приобретать в расширенной комплектации: прочный кейс, набор ударных головок (17, 19, 21, 22 мм), удлинитель и быстроразъемные соединения.
Правила эксплуатации и регулировка силы затяжки: финишная дотяжка
Для сохранности резьбы мастера обязаны соблюдать технологический регламент затяжки:
- Регулировка мощности: на корпусе установлена ступенчатая регулировка момента. На закручивание выбирают минимальную ступень во избежание перетяжки шпилек ступицы.
- Запрет на финишную затяжку гайковертом: гайковерт служит для быстрого наживления и предварительного поджатия диска. Окончательная затяжка колесного крепежа выполняется исключительно динамометрическим ключом с контролем момента по регламенту автопроизводителя (100–140 Нм для легковых авто и 550–650 Нм для грузовиков). Точный контроль силы затяжки исключает обрыв шпилек.
- Сервисное обслуживание: перед началом смены необходимо смазывать пневмодвигатель, закапывая 3–5 капель масла в штуцер при отсутствии лубрикатора. Ударный механизм периодически шприцуют молибденовой смазкой через масленку.
Как подобрать инструмент: чек-лист выбора гайковертов для шиномонтажа
Чтобы точно подобрать инструмент под задачи мастерской, проверьте ключевые условия:
- Тип обслуживаемого транспорта: для легковых машин выбирают композитный гайковерт 1/2" с моментом 1100–1350 Нм, а для грузовиков подойдет гайковерт 1" на 2500–3200 Нм с удлиненной наковальней.
- Производительность компрессора: установка должна стабильно выдавать требуемый объем воздуха при давлении 6.3 бар.
- Проходное сечение: рукав 1/2" подключают через шланг с внутренним диаметром от 10 мм.
- Подготовка воздуха: блок осушки и лубрикатор продлевают срок службы ротора в несколько раз.
Где купить пневмогайковерт для шиномонтажа: каталог оборудования TOR
Чтобы купить пневмогайковерт для шиномонтажа, укомплектовать шиномонтажный пост или обновить пневмосеть автосервиса, обратитесь к специалистам официального дилера TOR Industries. Авторизованный поставщик в Казахстане предлагает обширный каталог оборудования TOR, сертифицированный пневмоинструмент, компрессоры, модули подготовки воздуха, рукава и ударную оснастку.
Инженеры дилера помогут рассчитать пневмомагистраль, подобрать модели под нужные нагрузки и организуют доставку в Алматы, Астану, Шымкент, Караганду и другие города Казахстана с официальной заводской гарантией.
Часто задаваемые вопросы (FAQ)
Почему пневмогайковерт не развивает заявленный крутящий момент?
Чаще всего падение мощности связано с зауженным шлангом (внутренний диаметр менее 10 мм), чрезмерной длиной трассы, засорением фильтра или нехваткой производительности компрессора. Также крутящий момент падает при отсутствии регулярной смазки лопаток турбины.
Можно ли затягивать колеса пневмогайковертом на максимальной мощности?
Категорически запрещено. Затяжка на максимуме приводит к деформации резьбы, вытягиванию колесных шпилек и короблению тормозных дисков. Гайковерт используют для быстрого подвода крепежа, а финишную дотяжку выполняют проверенным динамометрическим ключом.
Какое масло заливать в лубрикатор для пневмоинструмента?
Применяют специальное беззольное масло для пневмоинструмента вязкостью ISO VG 32 или ISO VG 22. Моторные и трансмиссионные масла использовать нельзя: их высокая вязкость и присадки вызывают слипание лопаток ротора и поломку турбины.
В чем отличие механизма Twin Hammer от одинарного молота?
Ударный узел Twin Hammer использует замкнутую обойму с парой симметричных бойков. Тангенциальный импульс передается одновременно с двух сторон шпинделя. Такая кинематика обеспечивает удвоенную пиковую мощность и практически исключает биение инструмента в руках мастера.
