Трубогибы гидравлические вертикальные

Вертикальный гидравлический трубогиб гнёт трубу вхолодную: пуансон вдавливает заготовку между упоров, а сама машина стоит на полу торцом. В разделе одна рама, TL0300, в трёх комплектациях; различаются они усилием и расположением насоса.

Индекс читается по частям, и это упрощает подбор: цифра означает исполнение привода, буква — типоразмер.

Буква A стоит у двенадцатитонного исполнения, B — у шестнадцатитонного. Двойка впереди означает, что насосная станция вынесена за пределы станка.

Исполнение с выносным насосом: усилие и сечение те же

В первой и третьей строках таблицы двенадцать тонн, одинаковое предельное сечение и один угол изгиба (90°, как у всего раздела). Отличается только место оператора.

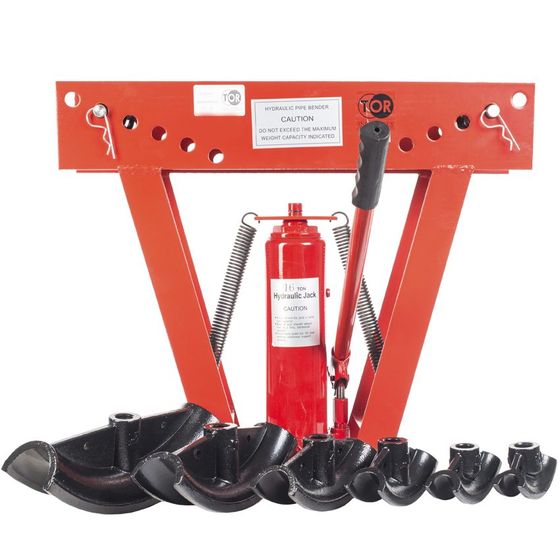

У базового исполнения рычаг качают рядом с гибочным узлом, стоя над заготовкой. У версии с выносной станцией блок соединён шлангом высокого давления, и его ставят там, где удобно: на верстак, на пол, наверх лестницы. Сам трубогиб при этом может быть закреплён в колодце, в приямке или у стены под потолком.

Исполнение с выносным насосом не расширяет диапазон заготовок. Оно меняет положение оператора при том же усилии и сечении.

Ограничение по усилию для сменной оснастки

Сменные пуансоны серии TL подписаны вилкой усилия, и старшие типоразмеры требуют шестнадцати тонн. Двенадцатитонная машина до трёхдюймовой оправки не расширяется: докупить оправку можно, установить нельзя.

Отсюда правило подбора. Если через полгода в работу пойдёт сечение крупнее, станок выбирают под него сразу: докупленная позже оснастка задачу не решит. Шесть оправок в комплекте закрывают ряд до двух дюймов, восемь доходят до трёх.

Миллиметры в наименовании и дюймы на оправках

«До 50» и «до 75» в наименованиях, ряд оправок от 1/2 до 2 и до 3 дюймов, толщина стенки 4,5 и 4,7 мм: три системы отсчёта в одной карточке.

Дюйм на оправке означает условный проход, то есть просвет. Миллиметры в названии станка не всегда совпадают с наружным размером той же заготовки, и сходятся эти числа не везде.

При заказе называют оба размера: дюйм по маркировке и наружный диаметр, измеренный штангенциркулем. По двум числам позиция определяется однозначно, по одному нет.

Толщина стенки: верхний предел

В характеристиках раздела толщина стенки записана одним числом, 4,5 или 4,7 мм. Вилки, как у соседних электрогидравлических моделей, здесь нет.

Это верхняя граница: более толстую стенку гидравлический привод не продавит. Нижняя граница в карточке не указана, но существует. Тонкостенная заготовка на такой машине складывается гармошкой: усилия с избытком, а опоры под мягкий металл в схеме продавливания нет.

Тонкий водопровод и медь гнут другим инструментом. Такой трубогиб рассчитан на водогазопроводную трубу и толстостенный прокат под каркас, ограждение, отбойник, эстакаду.

Габариты и масса рамы

Вертикальный гидравлический трубогиб ставят стойкой: шток идёт снизу вверх, на полу машина занимает мало места. Габариты по разделу — 630×540×170 и 770×360×250 мм. Узкая сторона в 17 и 25 сантиметров означает, что станок проходит в стандартный дверной проём и в люк, а на месте встаёт вплотную к стене.

Масса при этом значительная: гидроцилиндр, стальная рама и комплект оправок в ящике. Заносить лучше вдвоём, место планировать заранее.

Что уточнить при заказе

Наружный диаметр и толщину стенки, нужный угол и место установки трубогиба: от последнего зависит, нужен ли выносной насос.
