Трубогиб

Трубогибы раздела различаются способом гибки, и это различие важнее привода. Гидравлические станки гнут вхолодную пуансоном: он давит в одну точку, труба садится на оправку, угол изгиба 90°, у отдельных исполнений до 180. У электрических в характеристиках заявлен угол 360°: заготовка обходит гибочный ролик, продавливания в точке нет.

От способа гибки зависит и допустимый профиль. У всех трёх электрических станков стоит строка «профиль трубы: круг, квадрат» и отдельная «размер квадратного профиля 16–50 мм»; квадрат вынесен и в сами наименования. Пуансонные гидравлические рассчитаны на круглую трубу.

Плавную дугу для теплицы, навеса или перил пуансонный станок не даёт: он делает изгиб в точке, без радиуса по всей длине. Для катаного радиуса применяют ручные профилегибы, где заготовку прокатывают роликами.

Условный проход на оснастке и наружный диаметр трубы

Пуансон 1/2" подписан в каталоге как пятнадцать миллиметров. Гидравлический трубогиб, у которого младшая оправка те же 1/2", начинает работу с трубы 21,3 мм. Оба числа верны: дюйм в маркировке означает условный проход, миллиметры в диапазоне станка — наружный диаметр труб. Перед заказом измеряют наружный диаметр.

Диапазон толщины стенки

У гидравлических моделей стенка записана вилкой, и нижняя граница в ней обязательна к соблюдению.

Труба со стенкой тоньше нижнего числа под пуансоном складывается: усилия хватает, опоры под тонкий металл нет. Диаметр подбирают по верхней границе, стенку — по нижней.

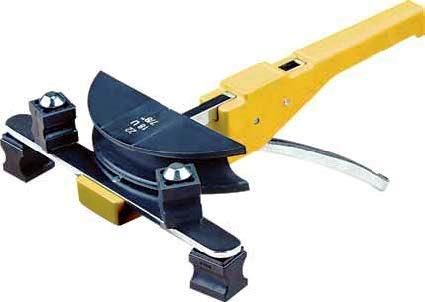

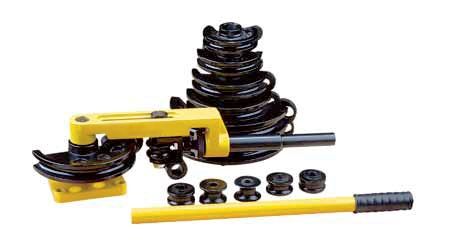

Стальную стенку в один миллиметр закрывают только ручные трубогибы на шесть тонн; оба идут в комплекте с набором оправок под мелкий диаметр труб. Тонкостенная водопроводная труба в диапазон двадцатитонников не входит.

Холодная гибка труб идёт без шва и без фитинга: у готовых изделий из металла (каркас навеса, перила, ограждение, отбойник) нет стыка, который потом зачищают и проверяют.

Расшифровка буквы привода в индексе

Одна и та же машина идёт в пяти исполнениях привода; выбирают по тому, какое питание есть в цехе.

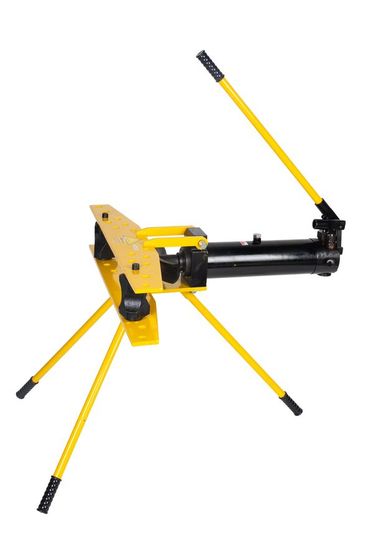

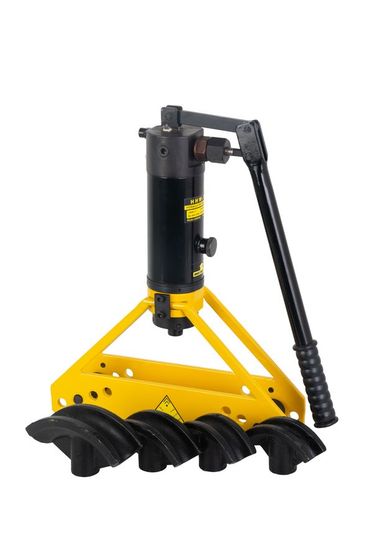

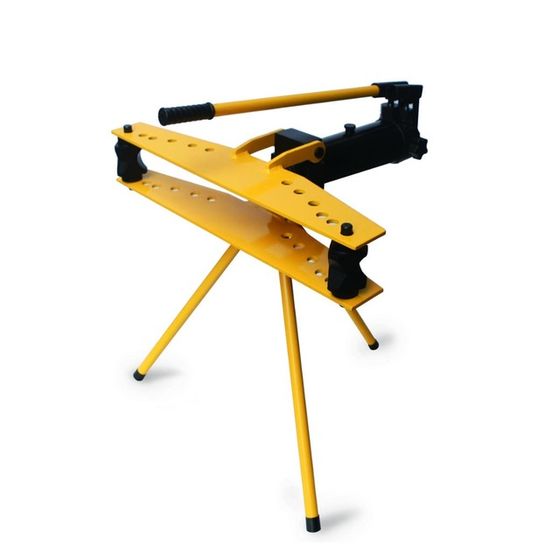

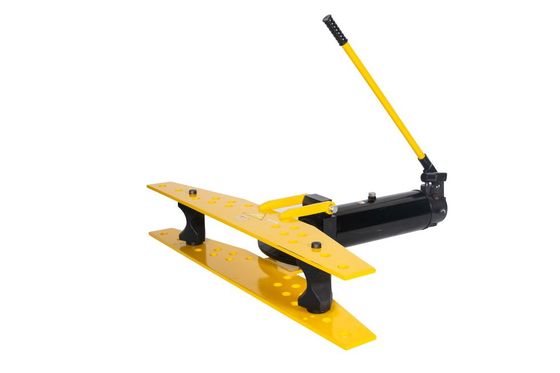

• J — насос внутри корпуса, рычаг качает оператор, станок переносят на руках.

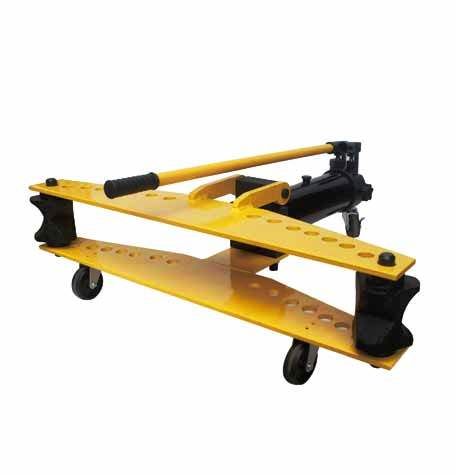

• без буквы — то же на колёсах, к заготовке подкатывают.

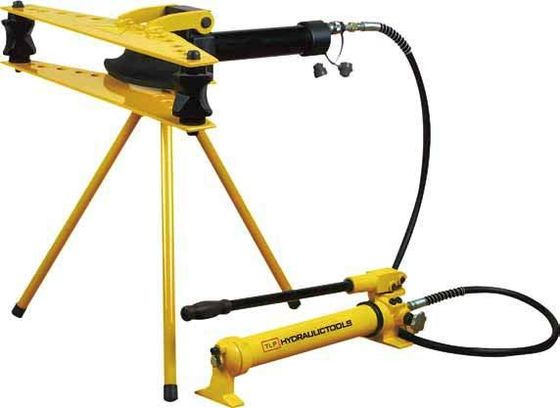

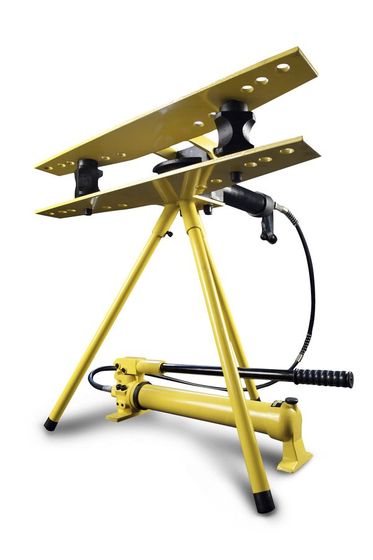

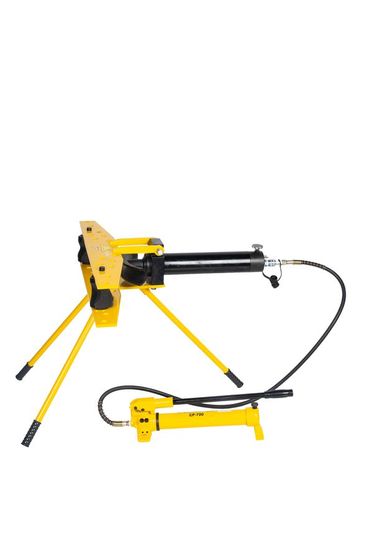

• F — насос вынесен на шланге, работа с трубами идёт в стороне от пуансона.

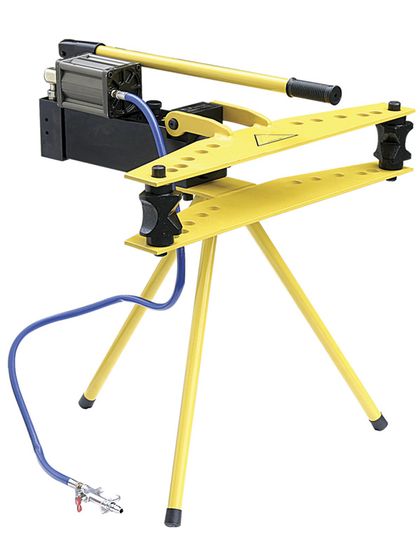

• Q — пневмогидравлика, нужна линия сжатого воздуха.

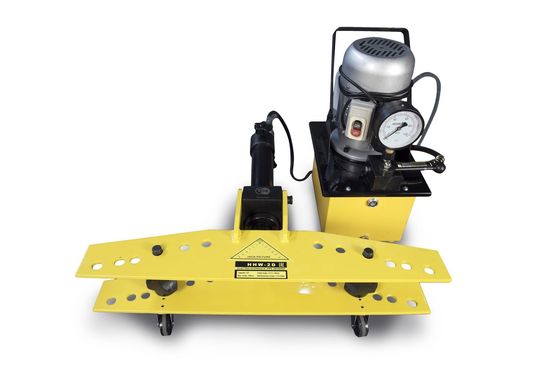

• D — электрогидравлика, рычага нет совсем.

При десятке изгибов в неделю достаточно исполнения J. Для гибки потоком всю смену применяют D: иначе усилие оператора ограничивает производительность.

Совместимость сменных пуансонов

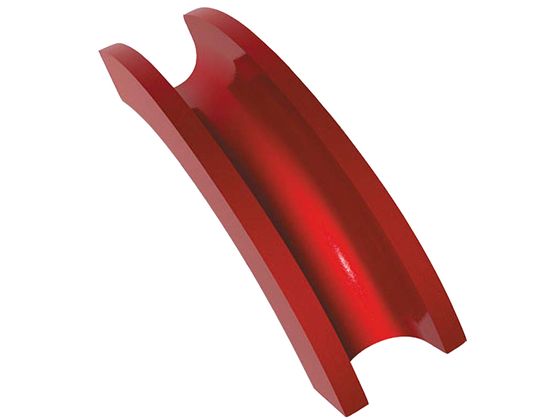

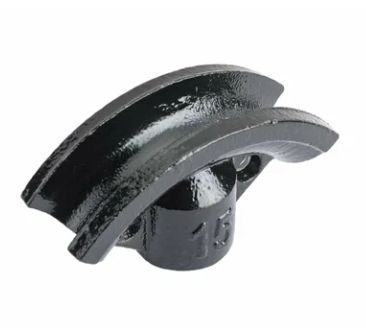

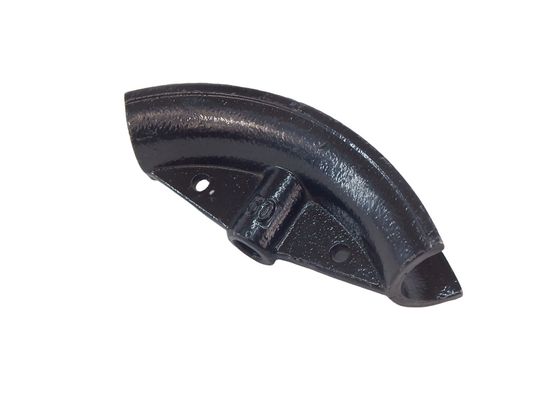

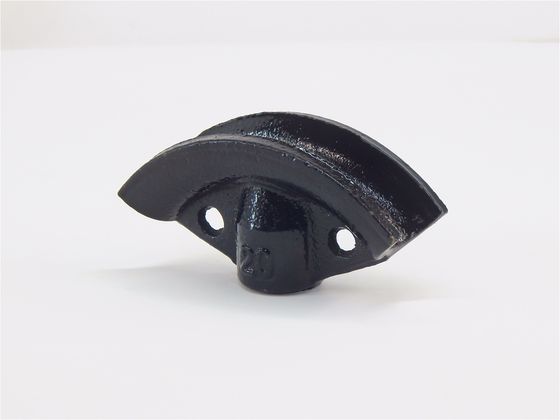

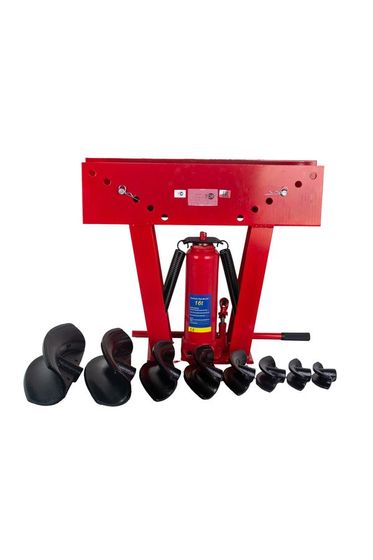

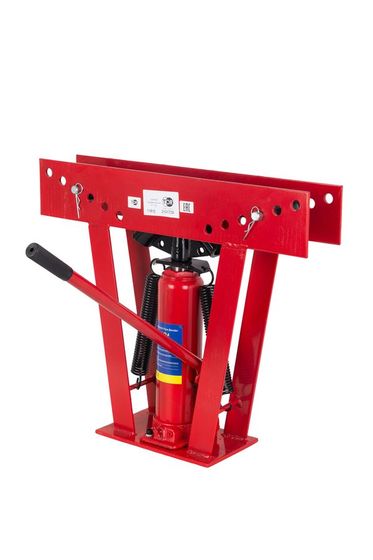

Сменные пуансоны раздела предназначены для серий TL и LT, в названии каждого стоит вилка усилия: 8–16 т у младших типоразмеров, 12–16 т у средних, только 16 т у 2½" и 3". Пуансон на три дюйма к двенадцатитонному станку не подходит.

Что уточнить при заказе

Для подбора назовите наружный диаметр трубы, толщину стенки, нужный угол и то, круглая это труба или квадратный профиль: по этим числам модель определяется однозначно.
