Клуппы электрические

Электрический клупп предназначен для нарезки конической трубной резьбы BSPT по месту: на трубе в траншее или на уже закреплённом участке. Станок и тиски с ручной рамкой для этого не требуются. Модели в разделе различаются верхней границей диапазона и габаритом корпуса.

Резьба BSPT сходится на конус и уплотняется самим витком. В метрическую гайку она не заворачивается, с американской конической NPT не свинчивается: угол профиля и шаг у них разные. Под другой стандарт подбирают отдельный инструмент, сменой оснастки задача не решается.

Обозначение головки в дюймах и диаметр трубы в миллиметрах

Резьбонарезные головки маркируют в дюймах: ½, ¾, 1, 1¼, 1½ и 2. Диапазон машины в характеристиках указан в миллиметрах. Расхождение чисел объясняется тем, что измеряются разные величины.

Дюйм в маркировке обозначает условный проход, то есть примерный внутренний просвет трубы. Штангенциркуль на объекте измеряет наружный диаметр. Перед заказом сверяют наружный диаметр с таблицей и подбирают головку по условному проходу.

Модели SQ30A и SQ30-2C: диапазон, габарит и скорости

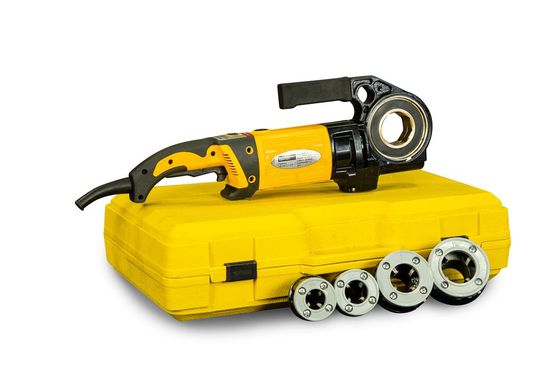

Младшая модель TOR SQ30A рассчитана на трубы до 1¼ дюйма, старшая TOR SQ30-2C — до 2 дюймов. Длина корпуса у первой 500 мм, у второй 760 мм: разница в габарите имеет значение при нарезке резьбы на трубе, уже смонтированной в стояке.

Двигатель у обеих одинаковый: 220 В, 50 Гц, 1,7 кВт. Различаются скорости. На нарезке шпиндель вращается со скоростью 25 или 30 оборотов в минуту, на обратном ходу — 51 и 55.

Повышенная обратная скорость нужна для быстрого схода головки с готовой резьбы. Сход под нагрузкой — момент, в который резец скалывается чаще всего, и реверс сокращает его.

Совместимость наборов резцов с машинами

Наборы резцов в разделе обозначены как «для SQ30», «для SQ30-2B» и «для SQ30/SQ30-2B». Машины при этом выпускаются под индексами SQ30A и SQ30-2C.

Частичное совпадение индекса не гарантирует совместимости. Перед заказом расходника индекс из названия набора сверяют с индексом на шильдике своей машины, семейство SQ30 в целом ориентиром не служит.

Реактивный момент и закрепление трубы

Полтора киловатта на двадцати пяти оборотах дают крутящий момент, который клупп передаёт обратно на руки оператора. Инструмент такого класса держат двумя руками либо упирают в конструкцию, трубу закрепляют жёстко.

Труба, провернувшаяся в цепном зажиме во время работы, даёт брак: виток срывается, нарезать по нему заново нельзя.

Что уточнить при заказе

Наружный диаметр трубы, толщину стенки и стандарт резьбы, под который собирается система.
