Опрессовщики гидравлические, электрические

Опрессовочный насос нагнетает в закрытый контур воду и удерживает давление выше рабочего: так выявляют течь, которая под обычной нагрузкой не проявляется. Ручные и электрические опрессовщики собраны в одном разделе, и основное различие между ними, кроме привода, заключается в маркировке предела давления.

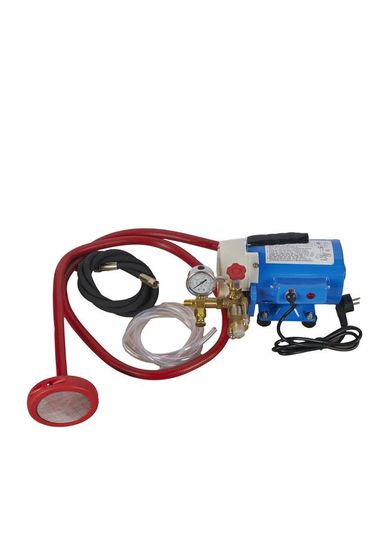

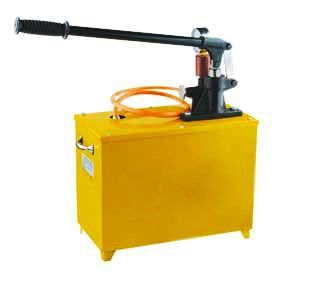

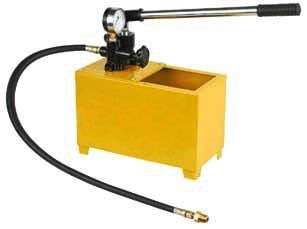

Число в индексе ручного насоса и число в индексе электрического записаны в разных единицах. У HHS-10G десятка означает мегапаскали, у DSY-100 сотня означает килограммы на квадратный сантиметр. Давление за этими цифрами одинаковое. Ручной HHS-24G выдаёт двадцать четыре мегапаскаля, вдвое с лишним больше самого мощного электрического насоса раздела.

Строка «Диапазон испытаний» в карточках электрических моделей указана сразу в трёх системах: килограммы на квадратный сантиметр, мегапаскали и psi. У ручных моделей такой расшифровки нет, отсюда и расхождение в прочтении индексов.

Подача при ручном приводе и электроприводе

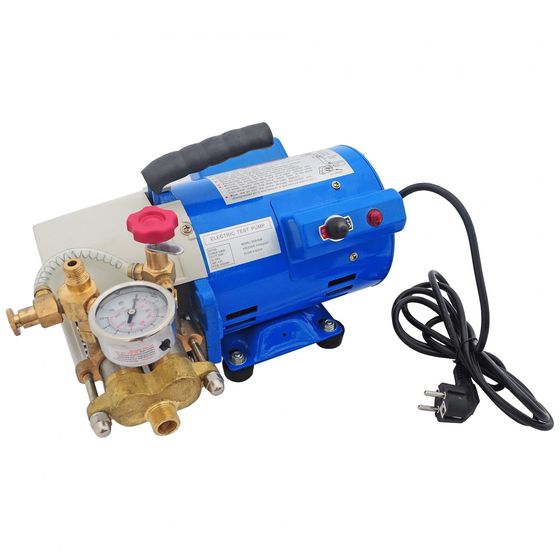

Опрессовщики гидравлические, электрические собраны в один раздел, но рассчитаны на разные задачи. Ручной опрессовочный насос даёт подачу 20–25 мл/с, около полутора литров в минуту. Электрический подаёт 2,9 или 6 л/мин при мощности 250–400 Вт от бытовой сети 220 В.

Четырёхкратная разница в подаче влияет на продолжительность испытания и на нагрузку на оператора, качество проверки от неё не зависит. Контур тёплого пола ручным насосом заполнить можно, хотя это требует выносливости оператора. Стояк многоэтажного дома при такой подаче заполнить не удаётся.

Электропривод применяют при большом объёме заливаемой воды, высокого давления он не обеспечивает: верхний предел электрических насосов составляет десять мегапаскалей, ручные рассчитаны до двадцати четырёх.

Отсюда деление линейки на два типа. Для гидравлических испытаний отопления, водопровода и тёплых полов подходит электрический опрессовщик. Проверку гидроцилиндра, напорного коллектора или трубопровода после сварки выполняют ручным.

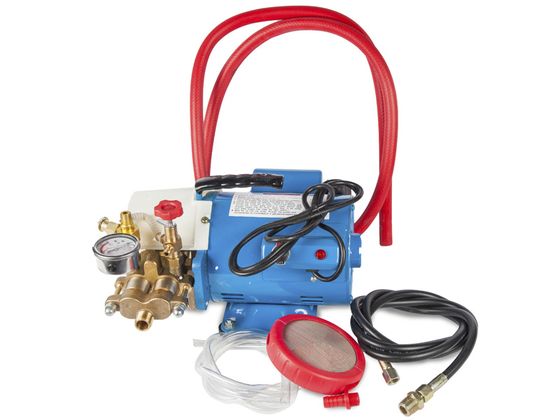

Буква «А» в индексе DSY-60A

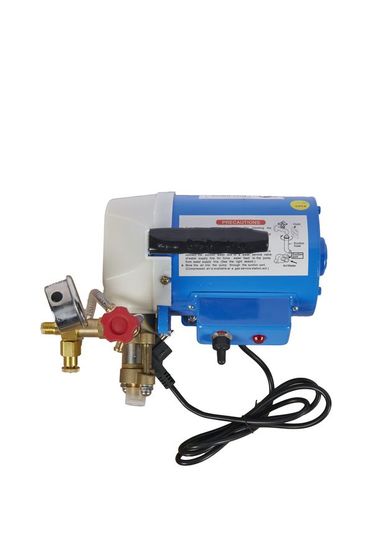

DSY-60 и DSY-60A рассчитаны на одинаковые шесть мегапаскалей. Отличаются они подачей: 2,9 л/мин против 6 л/мин. Буква обозначает производительность и время заполнения контура, предел давления у обеих моделей один.

Ещё одна пара с равным пределом: HHB-60 и DSY-60. Их различают по мощности двигателя и по габариту. У большей части электрических моделей корпус 496×280×190 мм, одной рукой такой насос не переносят.

Шкала манометра и испытательное давление

Погрешность стрелочного прибора нормируется от верхней точки шкалы, текущее значение на неё не влияет. Насос с пределом двадцать четыре при испытании контура на единицу работает в первых четырёх процентах шкалы. Цена деления там крупнее измеряемого прироста. Результат опрессовки (падение давления за десять минут) на такой шкале не читается.

Рабочую точку держат в средней трети диапазона. Для контура на один мегапаскаль подходит насос с пределом 2,5; модели с пределом 15 и 24 для него не годятся.

Рабочая жидкость: вода и машинное масло

Гликолевые теплоносители, тормозная жидкость и дизтопливо в перечень не входят. Манжеты и клапаны рассчитаны на воду и минеральное масло, поэтому после работы с посторонней жидкостью насос промывают и ставят на хранение заполненным чистой водой.

Зимой на объекте без отопления воду из бака и шланга сливают полностью. Замёрзший остаток разрушает клапанную группу, и ремонт обходится дороже нового насоса.

Что уточнить при заказе

При заказе уточняют испытательное давление (не рабочее), объём заполняемой системы, наличие сети 220 В на объекте и тип жидкости.
