Съемники гидравлические

Гидравлический съёмник предназначен для снятия с вала прикипевшей детали: подшипника, шестерни, втулки, полумуфты. Усилие создаёт гидравлический цилиндр, обозначается оно в тоннах.

Ряд усилий у гидравлических съёмников: 5, 10, 20, 30 и 50 т, по четыре позиции на ступень. Тоннаж сужает выбор слабо. Подбирают съёмник по двум другим характеристикам, и ошибки при заказе связаны обычно с ними.

Диаметр захвата: диапазон или одно значение

У части моделей диаметр захвата указан диапазоном: 50–250, 50–300, 100–400, 150–400, 200–500 мм. У других одним числом: 200, 250, 350, 400, 550.

Диапазон задаёт не только верхний, но и нижний предел раскрытия лап. Гидравлический съёмник на 200–500 мм не подходит для шкива диаметром 150 мм: лапы не сойдутся на детали. Запас по тоннажу этого ограничения не снимает.

Сначала измеряют деталь, затем подбирают усилие. Полумуфта диаметром 200 мм попадает сразу в несколько диапазонов, деталь на 550 мм — только в один.

Глубина захвата и ход штока

Глубина захвата по разделу от 140 до 350 мм. Это вылет лап: расстояние от торца вала, на котором гидравлический съёмник дотягивается до детали. При демонтаже подшипников, шестерён, втулок и полумуфт ограничение по глубине захвата встречается чаще, чем по тоннажу.

Ход штока — от 50 до 75 мм. Это перемещение за один цикл, с усилием оно не связано: 75 мм встречается и в середине ряда, и у старших моделей.

Подшипник на посадочном месте длиной 120 мм за один ход не сойдёт. Потребуется сбросить давление, переставить лапы и повторить цикл. Это учитывают до разборки узла.

Схемы привода: встроенный и выносной насос

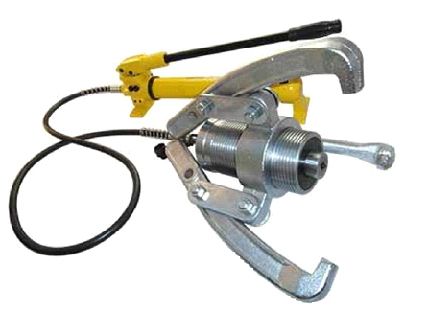

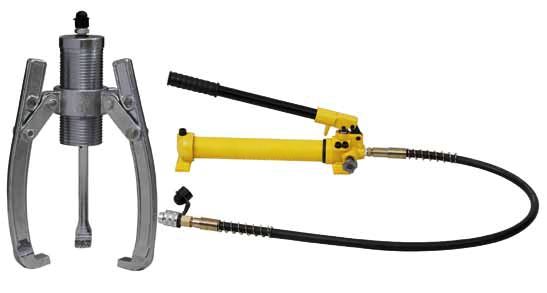

К позициям с ручным приводом поставляется насос HHB-700. При выносной схеме съёмник остаётся на валу, а усилие создают с удобной для оператора позиции. Габариты такого исполнения делятся на две части, поэтому оно применяется в узком пространстве между корпусом и рамой.

Захваты односторонние, двусторонние и с фиксатором

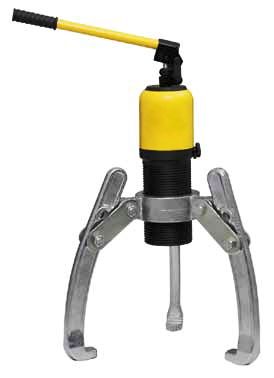

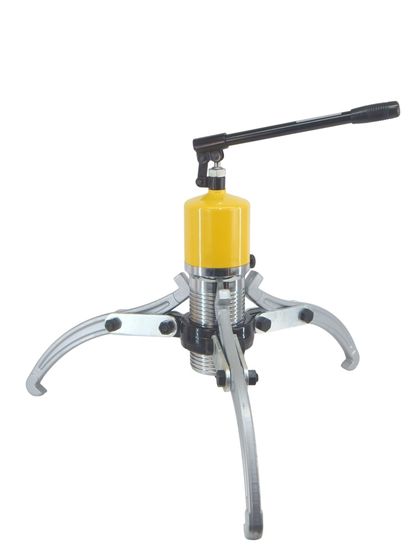

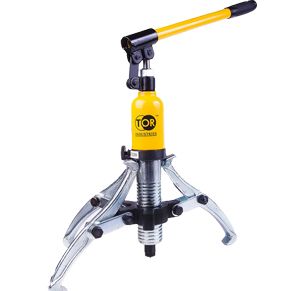

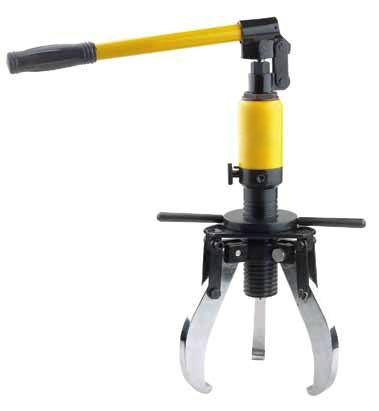

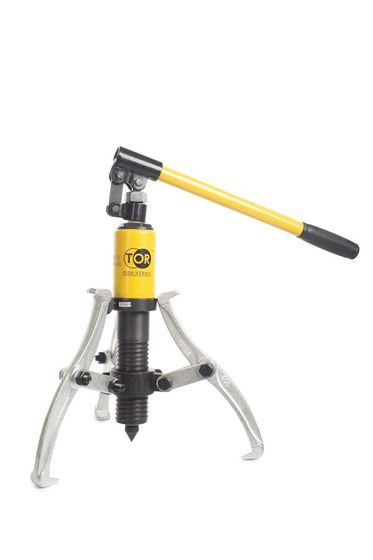

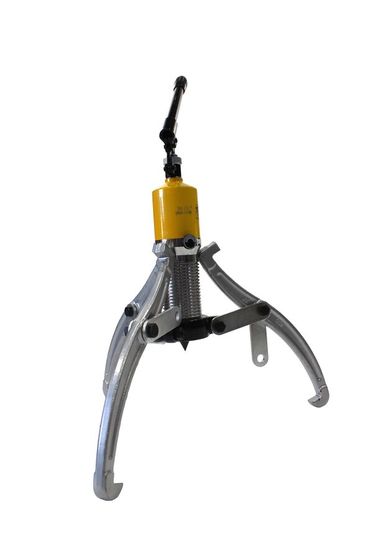

Серия DYF собрана на трёх двусторонних лапах под 120° с дополнительным креплением под 60° — для деталей неправильной формы. У гидравлических съёмников серии HHL захваты односторонние; индекс S обозначает фиксатор лап.

Фиксатор устраняет основную причину срыва снятия подшипника: на пределе усилия лапа соскальзывает с кромки детали при уже набранном давлении.

Все двадцать гидравлических съёмников выпущены под маркой TOR Industries, к каждому прилагаются документы. При заказе уточняют диаметр детали, длину посадочного места и свободное пространство вокруг узла.
