Опрессовщики кабеля, наконечников, гильз

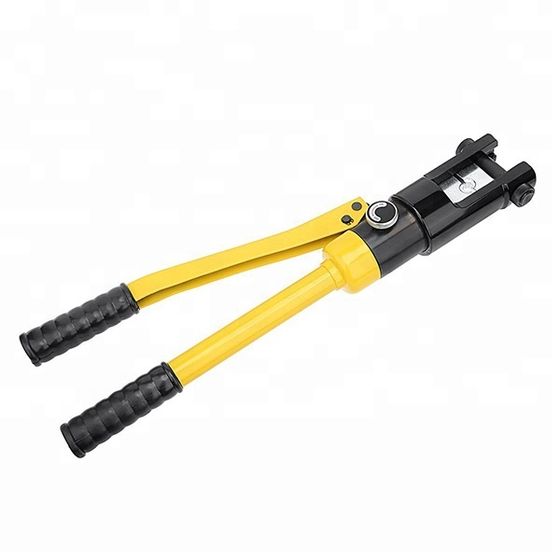

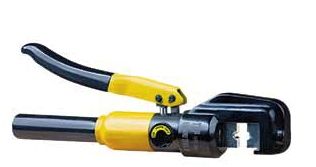

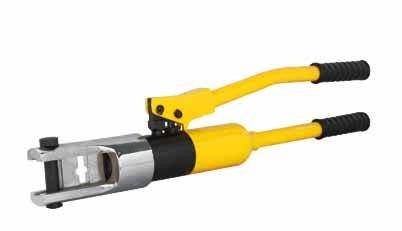

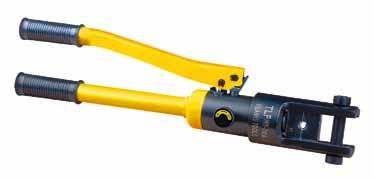

Наконечники и гильзы обжимают одним и тем же ручным гидравлическим прессом: наконечник оконцовывает проводник под болтовое подключение к клемме, гильза соединяет два проводника встык. Меняется только матрица, число на ней означает сечение в квадратных миллиметрах.

Расшифровка обозначения: индекс и буква модификации

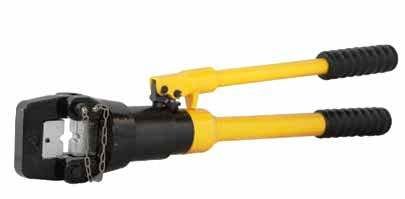

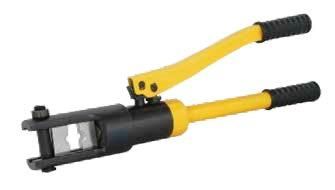

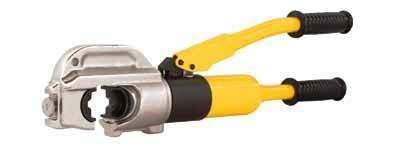

Буква «A» в обозначении не указывает на большее усилие. У пары на 300 мм² она усилие снижает: 11 т у HHY-300 против 9 т у HHY-300A. У пары на 400 мм² — наоборот, поднимает с 11 до 14 т. Опрессовщик кабеля, наконечников, гильз выбирают по двум числам диапазона обжима, буква модификации о параметрах сама по себе ничего не сообщает.

Нижняя граница диапазона обжима

Первое число диапазона определяет самое мелкое сечение, которое пресс обожмёт. HHY-300A начинает с 10 мм², HHY-300 — с 16 мм². Верхний предел у них одинаковый, но проводник 10 мм² второй пресс не обожмёт: самой мелкой матрицы в комплекте нет.

Дозаказ одной мелкой матрицы к прессу с крупным набором задачу не решает: профиль обжима и посадка должны совпасть с гнездом, а мелкое сечение при большом ходе штока обжимается с перекосом.

Когда на объекте есть и магистраль, и отходящие линии, один инструмент для опрессовки с нижней границей 10 мм² обходится дешевле двух прессов.

Пределы сечения: матрицы до 400 мм², медь до 300 мм², алюминий до 185 мм²

Это три разных предела. Набор матриц в старших моделях доведён до 400 мм². Паспортное сечение медного кабеля при этом заканчивается на 300 мм², алюминиевого — на 185 мм².

• Алюминиевый кабель: 10–95 или 10–185 мм² в зависимости от модели.
• Медный кабель: 10–120, 16–240 или 16–300 мм².
• Матрицы в комплекте: от 6 и 10 мм² до 240, 300 или 400 мм².

Наличие крупной матрицы в комплекте не означает, что пресс рассчитан на кабель того же номинала. Алюминиевый наконечник толще стенкой и требует большего усилия при равном сечении, поэтому по алюминию предел ниже.

Профиль обжима: шестигранный (гексагон)

Шестигранный профиль применяют для силовых медных и алюминиевых наконечников и соединительных гильз. Точечного, трапециевидного и квадратного профиля в разделе нет.

Изолированные втулочные наконечники под винтовую клемму автомата, кабельные разъёмы и слаботочные соединители под шестигранный профиль не рассчитаны: для них нужен свой инструмент. Гидравлический опрессовщик на 14 т такую втулку раздавит.

Соединительная гильза и болтовое соединение двух наконечников

Соединение кабеля гильзой требуется не в каждом проекте. Два отрезка соединяют двумя способами, и различаются они по стоимости.

Гильза подходит для тесных и сырых мест: обжатое соединение герметизируют лентой или термоусадкой, и обслуживания оно не требует. Болтовой стык требует доступа, которого на скрытом участке нет.

Ход штока и размер гнезда

Паспортный ход штока в разделе идёт от 10 до 30 мм. Это расстояние, на которое расходятся половинки матрицы, и одновременно предел размера наконечника, который заводится в гнездо.

Этот параметр проверяют до заказа: пресс с ходом 10 мм не примет корпус наконечника на 240 мм² при любом заявленном усилии в тоннах.

Принцип гексагонального обжима

Гексагональный обжим вдавливает стенку гильзы в металл так, что он течёт и заполняет пустоты между проволоками. Получается сплошная контактная зона без воздуха внутри, и соединение держит ток без роста переходного сопротивления.

Недожатое соединение греется под нагрузкой, пережатое рвёт проволоки в месте перехода. Оба дефекта проявляются через месяцы работы, когда контакт начинает отгорать. Скрутка ослабевает от нагрева и вибрации; опрессовка наконечников при верно подобранном профиле контакт сохраняет.

Отсюда требование к прессу: набор матриц должен закрывать весь рабочий диапазон сечений без пропусков.

В разделе представлены ручные гидравлические прессы TOR Industries, сборка в Китае, шестигранный обжим, усилие от 5 до 14 т. Электрических, аккумуляторных и пневматических исполнений нет.

Что уточнить при заказе

При заказе укажите верхнее и нижнее сечение диапазона, металл кабеля и что обжимается: наконечники, гильзы или то и другое.
