Трубогибы пневмогидравлические

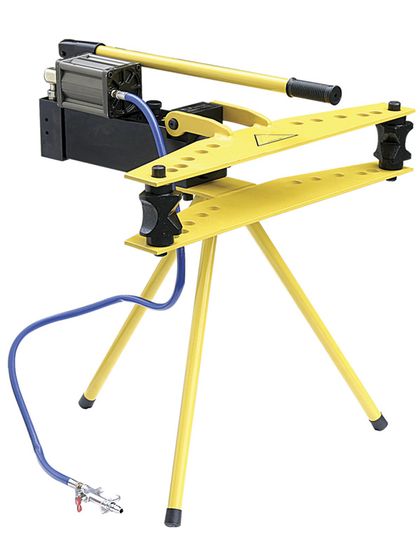

Пневмогидравлический трубогиб предназначен для холодной гибки стальной трубы; давление в гидравлический контур создаёт пневматическая линия цеха. Три модели раздела различаются усилием, верхней границей диаметра и составом комплекта насадок, поэтому подбирают их по диаметру трубы и по давлению в имеющейся пневмолинии.

Буква Q в конце индекса обозначает вход под сжатый воздух. Ручной привод при этом сохраняется: изготовитель относит эти станки к пневмогидравлическим с ручным приводом, насос в них качается либо воздухом от компрессора, либо рукой оператора. На площадке без пневмолинии станок остаётся работоспособным, снижается только темп гибки.

Давление воздуха на входе в станок

Давление воздуха в характеристиках одинаково у всех исполнений: 8 кг/см², они же 116 psi. Это требование к пневмолинии заказчика, и проверяют его до заказа.

Давление на выходе компрессора и давление на входе в трубогиб различаются: между ними шланг, катушка и быстросъёмы, каждый элемент даёт потерю. Просевшее давление станок не повреждает, но угол при этом выходит недогнутым, и причину нередко ищут в металле.

Объём ресивера здесь важнее паспортной производительности компрессора. Гидравлический насос забирает воздух рывками, на бытовом агрегате с малым баком давление проваливается к концу каждого качка. Внешне это проявляется только замедлением гибки.

Усилие и диапазон диаметров по моделям

Усилие в линейке растёт медленнее, чем диапазон диаметров.

Два старших исполнения по усилию одинаковы. Разница в цене между ними приходится на верхнюю ступень диаметра и на комплект оснастки. Если труба 108 мм в работе не встречается, старшая модель даёт только больший габарит.

Нижняя граница у всех трёх одна: 21,3 мм. Тонкая подводка и медная труба в эту линейку не входят, мелкое сечение остаётся задачей ручных трубогибов с оправками от 6 мм.

Комплекты насадок по моделям

Комплектов три, и каждый следующий включает предыдущий целиком:

• 1/2", 3/4", 1", 1¼", 1½", 2";
• то же плюс 2½" и 3";
• то же плюс 4".

Дюймовое обозначение насадки указывает условный проход, наружный размер трубы больше. Этим объясняется расхождение при подборе: младшая оправка подписана 1/2", а рабочий диапазон начинается с трубы 21,3 мм.

Габариты и ход штока

Высота упаковки по разделу составляет 730, 940 и 1180 мм при ширине от 320 до 460 мм и глубине от 200 до 250 мм. Между младшим и старшим исполнением разница по высоте почти полметра, по двум другим сторонам она заметно меньше.

Ход штока составляет 250, 290 и 370 мм. Крупному сечению пуансон должен продавить больше металла, поэтому короткого хода на толстую стенку не хватает: угол выходит недогнутым при полном запасе по усилию.

Когда нужен пневматический привод

Холодная гибка десятка отводов в неделю выполняется рычагом без затруднений. При монтаже трубопровода с гибкой подряд усилие оператора становится ограничением раньше, чем гидравлика. Пневматический трубогиб снимает эту нагрузку и не требует ни розетки, ни генератора на площадке.

Ограничение проявляется на выезде: компрессор с ресивером и шлангом приходится везти и запитывать, то есть в кузове появляется второй агрегат.

Что уточнить при заказе

Наружный диаметр трубы, толщину стенки, нужный угол гибки и давление в цеховой пневмолинии. Последний параметр определяет, нужно ли исполнение с пневмоприводом или достаточно ручного.
