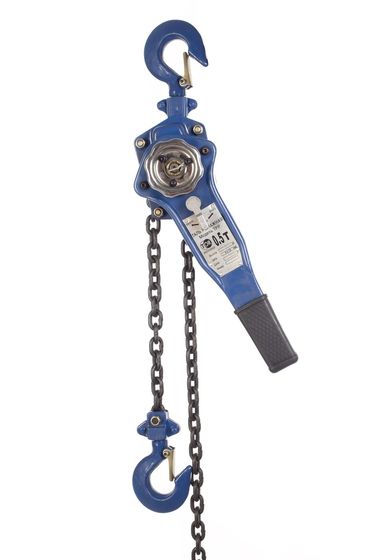

Тали ручные рычажные

Ручные рычажные тали применяют для подъёма груза и для его перемещения в горизонтальном направлении: стянуть, подтянуть, натянуть, выправить. От цепной шестерённой тали рычажная отличается способом управления: оператор стоит рядом с корпусом и работает рычагом, тяговая цепь снизу для управления не используется. Каждое движение рычага проходит через храповик, он же удерживает груз при остановке. Подъём и опускание выполняются одним и тем же плечом, переключается только направление.

Производитель указывает типовые места применения: склад, производство, шахта, гараж, СТО, погреб, стройплощадка. Общее условие у них одно: электричества на месте нет либо подводить его к точке работы дороже, чем работать рычагом. Ручной привод в этих условиях задан самой задачей.

Исполнения без грузовой цепи

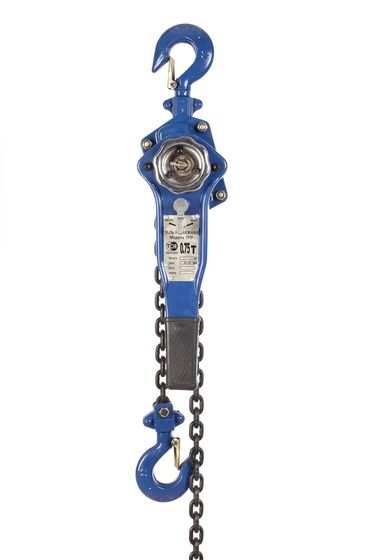

Часть позиций базовой линейки TOR ТРР поставляется без грузовой цепи: корпус, механизм и крюки в комплекте, цепь заказывают отдельно и отрезают под нужную высоту подъёма.

Калибр в разделе: 5×15, 6×18, 8×24 и 10×30 мм. Калибр привязан к грузоподъёмности, произвольная замена не допускается.

Грузовая цепь не предназначена для строповки: обвязывать ею груз и навешивать крюк на собственную цепь не допускается. Наращивать рычаг трубой также не допускается, усилие в паспорте рассчитано на штатное плечо.

Температурный диапазон применения

Температура применения базовой линейки: от −10 до +50 °C. У электрических канатных моделей нижняя граница ниже, −20 °C. При подборе эти два диапазона сравнивают отдельно.

Открытая площадка в Казахстане зимой регулярно выходит за границу −10 °C. Работа за пределами паспортного диапазона снимает гарантию, а свойства стали на морозе отличаются от свойств при цеховой температуре.

Ширина зева крюка: 26–57 мм

Зев (просвет крюка) должен вмещать элемент, за который подводят крюк: проушину, скобу, серьгу, петлю стропа. Ряд по разделу: 26, 28, 29, 30, 31, 32, 36, 40, 46 и 57 мм.

Толстая такелажная скоба в узкий зев не входит. С грузоподъёмностью этот размер не связан: подходит ли зев, проверяют по геометрии до заказа.

Стационарное исполнение

Передвижных исполнений в разделе нет: таль работает в одной точке подвеса. Для перемещения груза вдоль балки требуется тележка, она вынесена в другой раздел каталога. Потребность в тележке уточняют до заказа, чтобы вопрос не возник уже на объекте.

Горизонтальное перемещение при этом сохраняется: в пределах длины цепи и вбок от точки подвеса, без прохода по всему пролёту.

Высота подъёма и ряд тоннажа

Высота подъёма определяется длиной цепи. Ряд короткий: 1,5, 3, 6, 9 и 12 м, одна позиция рассчитана на 20 м. Запас длины увеличивает стоимость и массу изделия: лишние метры постоянно висят на механизме и мешает в тесноте.

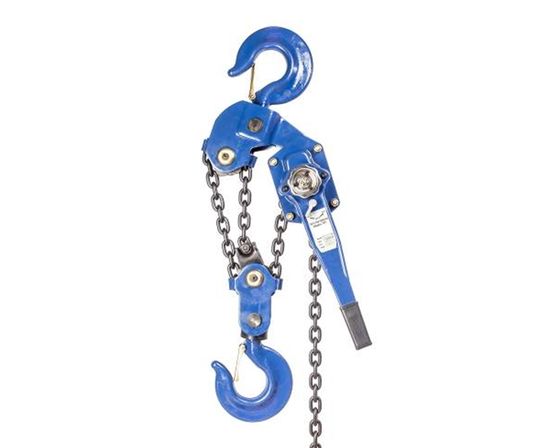

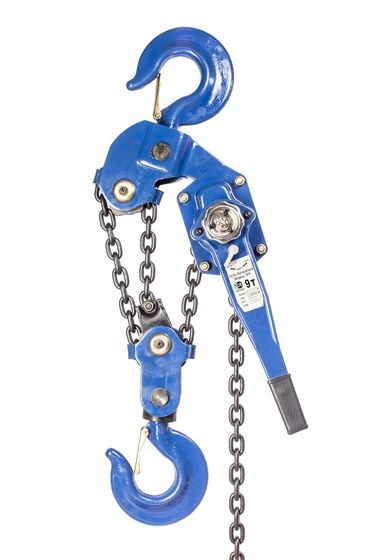

Грузоподъёмность: от 0,5 до 9 т, ряд 0,5 / 0,75 / 1 / 1,5 / 2 / 3 / 3,2 / 6 / 9.

Серии внутри раздела

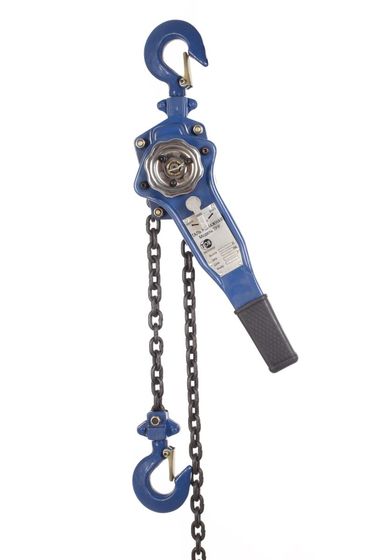

• Базовая: включая варианты без цепи.
• PRO: помечена как «для тяжёлых работ».
• Серия T: отдельная сборка того же ряда.
• ТРШСР и ТРШСРп: самостоятельная линейка, вынесенная в подраздел.

Исполнение по всему разделу общепромышленное. Взрывобезопасных и пожаробезопасных вариантов в разделе нет, для таких зон применяют другую технику.

Базовая линейка заявлена как соответствующая ТР ТС 010/2011. Документы приложены не ко всем карточкам раздела: если они нужны для допуска, запросите их до заказа.
