Колеса аппаратные поворотные с тормозом с площадочным креплением

Опоры в этом разделе поворотные, с педальным тормозом и плитой на четыре отверстия под винты. Они рассчитаны на оборудование, которое перемещают по кабинету и фиксируют на месте после остановки.

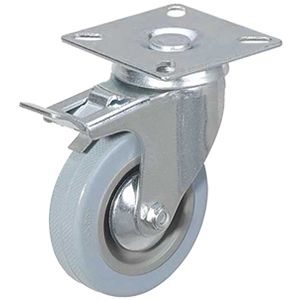

Заказ по одному индексу в этом разделе невозможен. Колесо аппаратное поворотное SCgb 55 представлено дважды: на 120 мм и на 125 мм. Число после букв обозначает номер серии, размер обода в нём не закодирован. Совпадение серии о размере ничего не говорит.

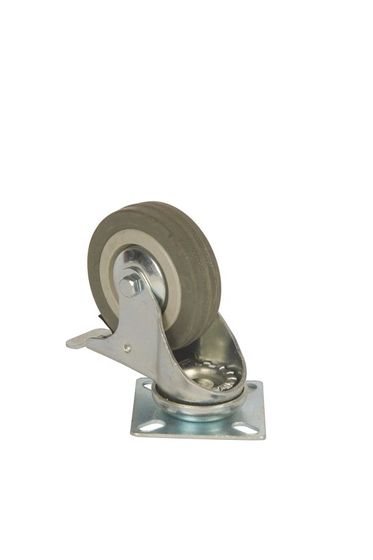

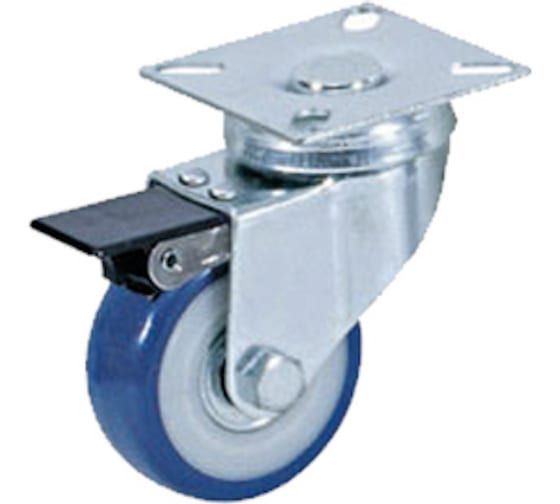

То же у соседних позиций: серая опора на 75 мм идёт под номером 93, синяя того же диаметра — под номером 92. При заказе называют пару целиком: индекс и диаметр в миллиметрах.

Размер платформы и межосевые размеры отверстий

В характеристиках две строки, и записаны они одинаково.

Значение 60×60 стоит в обеих строках. Если из размеров известно только это число, вероятность попасть в чужую строку составляет ровно половину. Пластина 60×60 с отверстиями 45×45 и пластина 76×76 с отверстиями 60×60 — разные опоры, на одну раму они не подходят.

Измеряют оба размера, причём по снятой опоре; чертёж стойки для замера не используют.

Цвет резины и тормозное исполнение

Резина в разделе двух цветов, различаются они буквой в индексе: g — серая, v — синяя. Обе не оставляют тёмного следа на светлом покрытии, поэтому аппаратную опору применяют в лаборатории, в медицинском кабинете и в торговом зале.

Синяя шинка с тормозом есть на младших размерах, серая — по всему ряду, от 50 до 125 мм. Если оборудование комплектуют в цвет и нужен крупный обод, остаётся только серый.

Ступени нагрузки и ряд обода

По разделу нагрузка на одну опору составляет 25, 45, 50, 65, 70, 80, 85 и 100 кг. Ряд некратный, округлять его вверх нельзя: между 65 и 70 кг стоят разные позиции, одна с запасом их не заменяет.

Аппаратная стойка большую часть времени стоит на месте и перемещается изредка. Наибольшую нагрузку даёт рывок при переезде через порог кабинета или через кабельный канал: в этот момент усилие на одну опору кратно превышает статическое. Вес самого прибора в покое такой нагрузки не создаёт.

Ряд обода: 50, 75, 100, 120 и 125 мм при ширине от 17 до 27 мм. Узкая шинка легче разворачивается на месте и хуже проходит препятствия.

Конструкция опоры и режим работы

Опора устроена так: литой обод из полипропилена под защитными дисками, контактный слой резины поверх него, кронштейн из оцинкованной стали, подшипник скольжения в ступице.

Шариковый подшипник в ступице не предусмотрен: подшипник скольжения выбран под режим работы. Он тише и не требует обслуживания, но греется и изнашивается быстрее на длинном прогоне. Приборной стойке, которую передвигают из угла в угол раз в смену, этого ресурса хватает; под тележкой, проходящей километры по цеху, та же опора выработается за сезон.

Что уточнить при заказе

Индекс вместе с размером обода в миллиметрах, оба размера пластины (габарит и межосевое расстояние отверстий, снятые с прежней опоры), цвет резины по букве индекса и нагрузку на одну опору с учётом переездов через пороги.
