Колеса аппаратные

Аппаратное колесо — небольшая опора под корпус прибора или витрину: обод от 50 до 125 мм, нагрузка до сотни килограммов на точку. В разделе представлены неповоротные и поворотные исполнения, с тормозной педалью и без неё; к раме их крепят плитой на четыре отверстия, собственным резьбовым штырём или сквозным болтом.

Обозначение аппаратного колеса расшифровывается по буквам артикула: это быстрее, чем сверять характеристики по таблице.

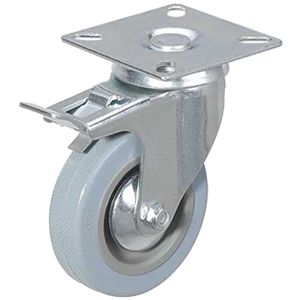

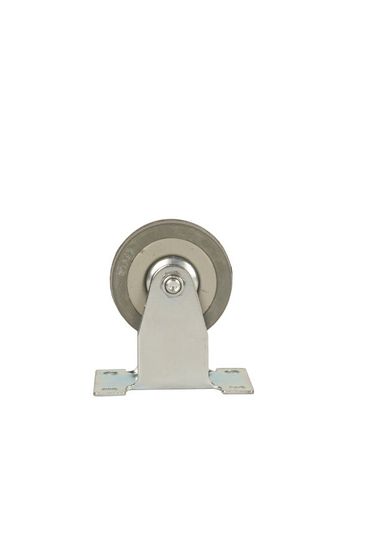

SCgb 55 125 — поворотная опора с серой шиной и тормозом, диаметр 125 мм. FCg 25 50 относится к той же серии без поворота, диаметр 50 мм.

Конструкция у всех обозначений одна: литой обод из полипропилена под защитными дисками, контактный слой из серой резины, подшипник скольжения в ступице, оцинкованный кронштейн. Резина не оставляет чёрного следа на покрытии и допускает влажную уборку.

Тормоз: только у поворотных кронштейнов

В характеристике «Тип кронштейна» указано одно из семи значений, и все три исполнения с тормозом — поворотные. Жёсткие исполнения выпускаются без тормоза. Если оборудование требуется фиксировать с обоих концов, устанавливают четыре поворотных колеса с тормозами.

При этом на четырёх поворотных опорах тележка не держит прямую и отклоняется при толчке. Рабочая схема: два неповоротных колеса с одного края и два поворотных с другого.

Высота с кронштейном и место под опору

Диаметры идут 50, 75, 100, 120 и 125 мм, а высота с кронштейном по линейке составляет от 70 до 157 мм. Под корпусом требуется освободить именно её: вилка, площадка и болт прибавляют к диаметру ещё три сантиметра. По этой причине замена на существующей стойке чаще всего не проходит по высоте.

Типы крепления и посадочные размеры

Площадочное крепление рассчитано на четыре отверстия, и межосевые размеры в линейке разные: 35×35, 45×45, 49×49, 55×55, 60×60, 53×33, 81×40, 82×40 мм. Совпасть должны оба размера, иначе площадка не встанет на готовые отверстия. Размеры снимают со старой опоры.

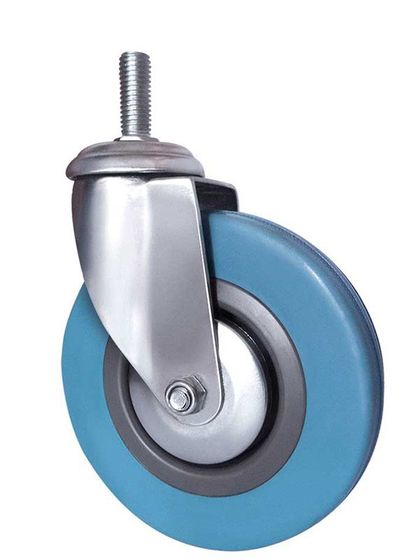

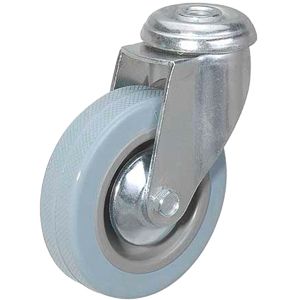

Крепление под болт проще: сквозное отверстие 10; 10,5; 12 или 12,5 мм. Болтовое исполнение имеет собственный резьбовой штырь диаметром 10 или 12 мм и высотой 25 или 30 мм: под него в раме нужна ответная резьба или гайка.

Перед заказом снимите старое колесо и измерьте межосевые расстояния между отверстиями, диаметр отверстия под болт, высоту от пола до посадочной плоскости. По фотографии эти размеры не определяются.

Нагрузка на одну опору и расчёт по трём колёсам

Нагрузка в характеристиках указана от 25 до 100 кг и относится к одной опоре. Пол под аппаратурой редко бывает настолько ровным, чтобы все четыре колеса нагружались одинаково: одно вывешивается, и его долю принимают остальные. Стойку массой 240 кг четыре колеса по 85 кг не выдержат, хотя по сумме грузоподъёмностей запас есть.

Верхний предел нагрузки ограничен конструкцией. Аппаратные опоры рассчитаны на приборные стойки, медицинские каталки, лабораторную и торговую мебель, где перемещение редкое, а след на покрытии недопустим. Для тележек под нагрузку в сотни килограммов применяют промышленные колёса другого класса. При заказе уточняют тип крепления, посадочные размеры и высоту с кронштейном.
