Колеса аппаратные с креплением под болт

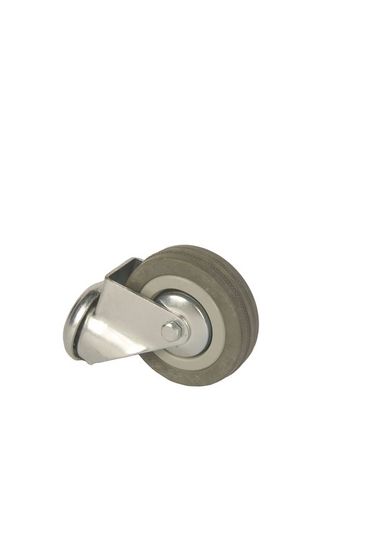

Колеса аппаратные с креплением под болт — опоры серии SChg, которые крепят к раме через сквозное отверстие в кронштейне. Крепёж в комплект не входит: болт, гайку и шайбы подбирают отдельно, по толщине рамы. Этим исполнение отличается от соседнего, где резьбовой штырь уже установлен на кронштейне.

Доступ к гайке с обратной стороны рамы

Раму зажимают между головкой болта и гайкой, поэтому требуется доступ с обратной стороны. Сваренный короб, стойка с глухим дном и закрытый шкаф такого доступа не дают: для них подходит исполнение с резьбовым штырём, колёса из этого раздела не применяют.

На открытой раме, уголке и швеллере крепление под болт держит лучше, чем резьба в тонком металле: усилие распределяется по шайбе вместо двух-трёх ниток резьбы.

Отверстия в кронштейне и подбор крепежа

Диаметры отверстий по разделу: 10; 10,5; 12 и 12,5 мм. Половина миллиметра сверху даёт зазор, чтобы болт М10 или М12 вошёл без подгонки и забивать его не пришлось. В обратную сторону правило жёстче: в отверстие 10,5 болт М12 не проходит, рассверливать кронштейн не допускается — стенка тонкая, через неё идёт вся нагрузка.

Длину болта рассчитывают так: толщина рамы плюс высота посадочной части кронштейна плюс шайбы плюс полторы нитки за гайкой. Короткий крепёж входит в гайку не полностью и вырывает резьбу под нагрузкой.

Подшипник скольжения: режим работы опоры

В ступице стоит подшипник скольжения, обод литой из полипропилена, контактный слой из серой резины, кронштейн оцинкованный. Чёрного следа такая пара на покрытии не оставляет, влажную уборку выдерживает. Подшипник скольжения нагревается при длительном качении, поэтому аппаратные колёса рассчитаны на короткие перекаты: приборную стойку перемещают из кабинета в кабинет. Для тележки, которая работает посменно, серия не подходит.

Размеры и нагрузки серии SChg

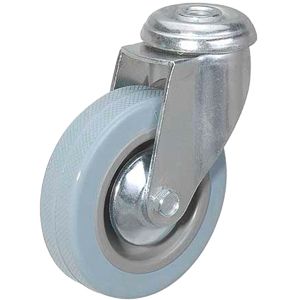

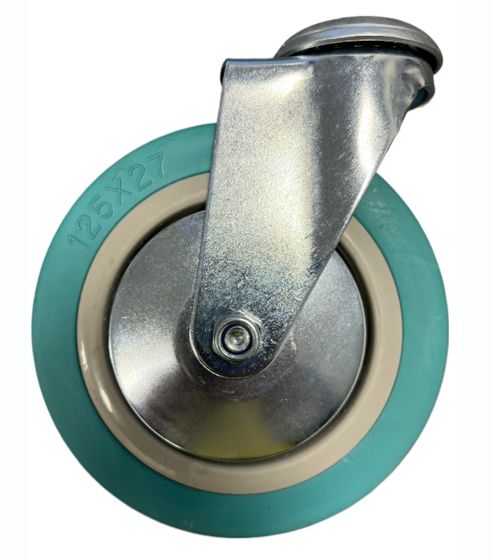

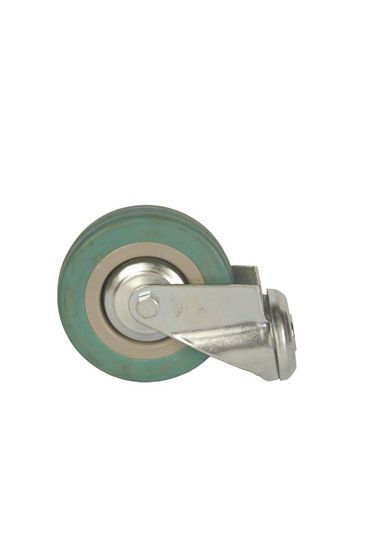

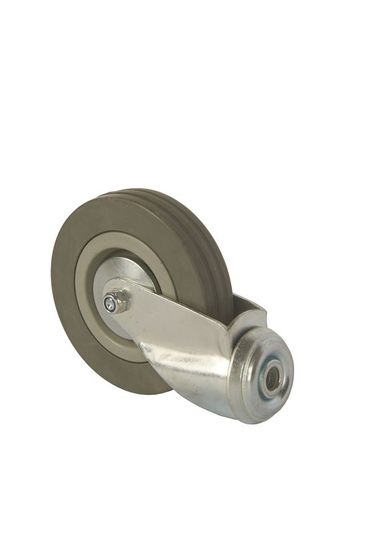

• Размер колеса: 50, 75, 100, 120 и 125 мм.
• Ширина обода: 17, 21 и 27 мм.
• Нагрузка на опору: 25, 45, 50, 80, 85 и 100 кг.
• Высота с кронштейном: 70, 100, 132 и 155 мм.

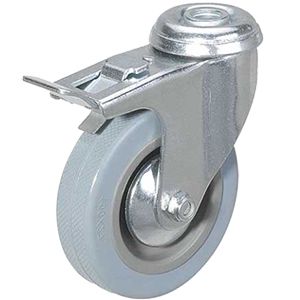

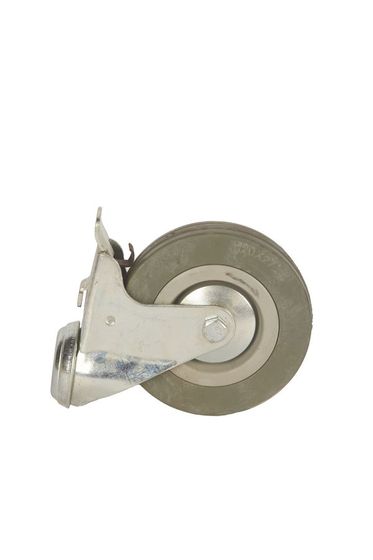

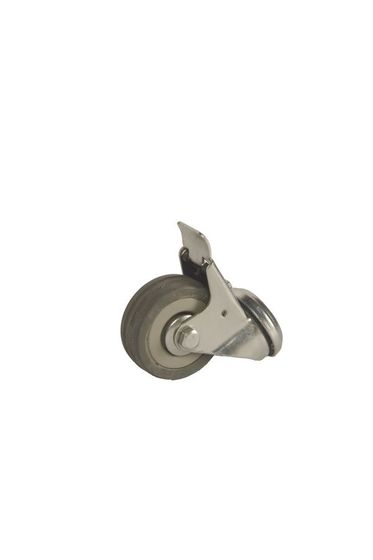

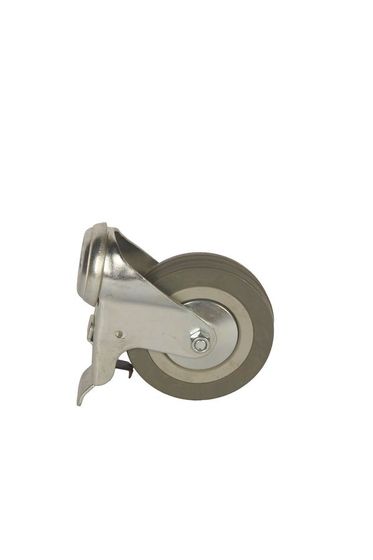

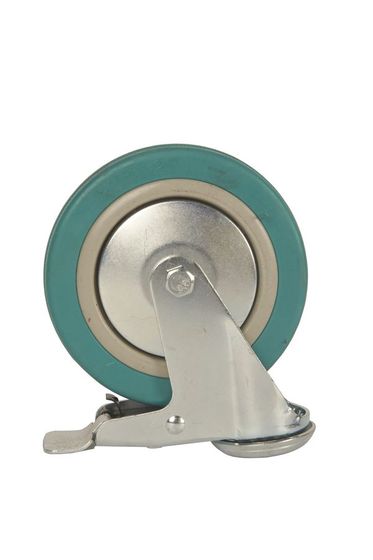

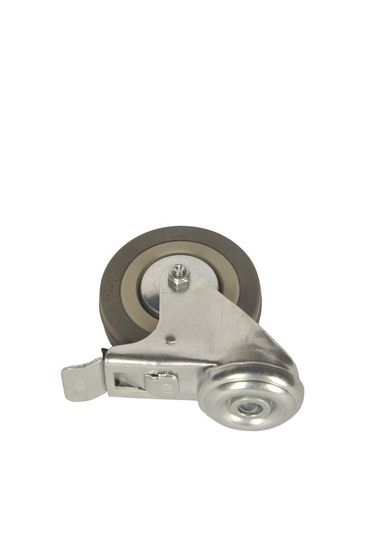

Все позиции поворотные, часть с тормозом; тормоз обозначен буквой b в артикуле: SChgb. Колеса аппаратные этой серии поставляются упаковками, при сборке партии тележек это выгоднее поштучной закупки.

Что уточнить при заказе

Перед заказом снимите старую опору и измерьте диаметр отверстия в кронштейне, толщину рамы и высоту от пола до посадочной плоскости. По фотографии эти три размера не определить.
