Колеса аппаратные с болтовым креплением

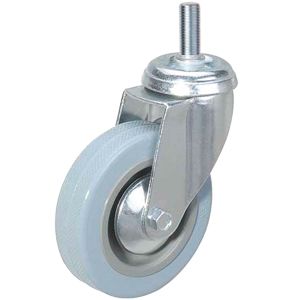

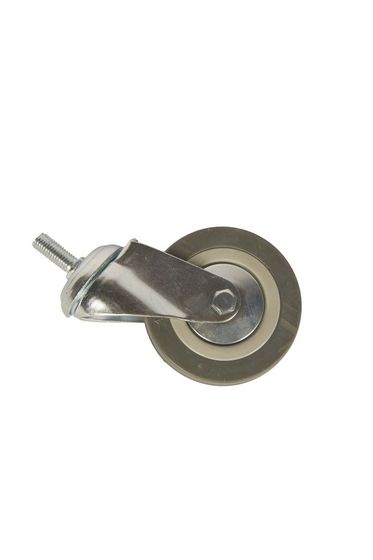

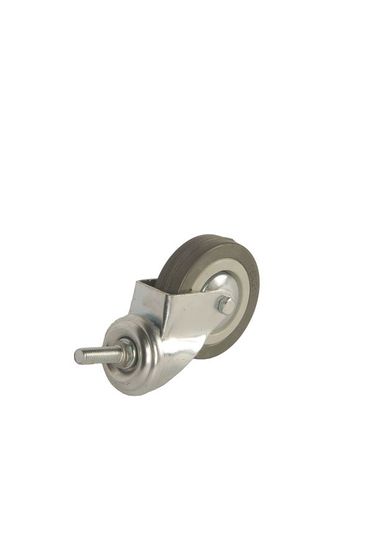

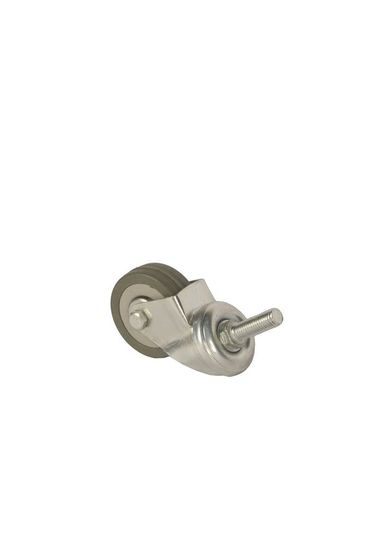

Колеса аппаратные с болтовым креплением (серия SCtg) имеют на кронштейне собственный резьбовой штырь. Опора вкручивается в раму сверху, доступ изнутри не нужен: болт уже стоит на кронштейне. Для закрытой стойки, сваренного короба и шкафа с глухим дном из двух вариантов крепления подходит только этот: гайку с обратной стороны там установить негде.

Резьба и высота штыря

Высота штыря одна на весь раздел: 30 мм. Резьбовое гнездо в раме должно принимать её целиком. Если штырь упирается в дно, кронштейн не садится на плоскость, и вся нагрузка приходится на две-три нитки резьбы. Приварная гайка снизу надёжнее глухого отверстия в профиле.

Поворотный кронштейн вращается, и вибрация при перекатывании ослабляет затяжку штыря. Контргайку или анаэробный фиксатор резьбы устанавливают при монтаже: без них колесо со временем выпадает.

Типоразмеры: колёса, обод, нагрузка, высота

Размеры колёс: 50, 75, 100, 120 и 125 мм. Ширина обода: 17, 18, 21, 23 и 27 мм. Нагрузка на одну опору: 25, 45, 50, 65, 70, 80, 85 и 100 кг. Высота с кронштейном: 70, 100, 130, 132 и 155 мм.

Промежуточные ступени (обод 18 и 23 мм, нагрузка 65 и 70 кг, монтажная высота 130 мм) есть только в болтовом исполнении. При замене изношенной опоры, когда прежний клиренс нужно выдержать до миллиметра, подобрать нужную высоту в этом разделе проще.

Материал обода и след на мягком покрытии

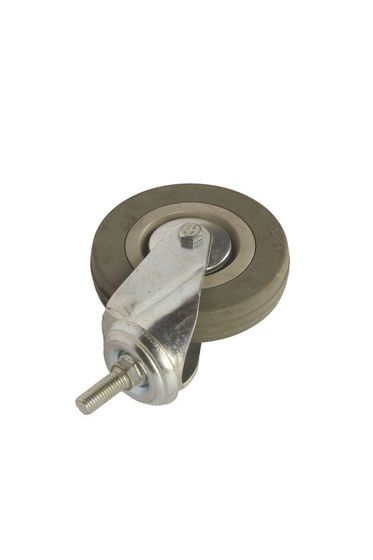

Обод литой, из полипропилена, контактный слой из серой резины, кронштейн оцинкованный. Чёрного следа такая пара не оставляет. Вдавленный след от узкой полосы на линолеуме и виниле остаётся, если стойка месяцами стоит на одном месте. Ширина полосы в разделе от 17 до 27 мм: для мягкого пола выбирают больший диаметр и более широкий обод — пятно контакта увеличивается, удельное давление снижается.

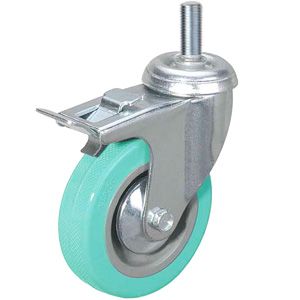

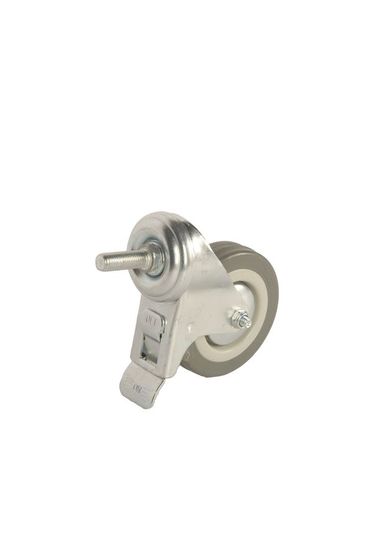

Исполнение с тормозом SCtgb

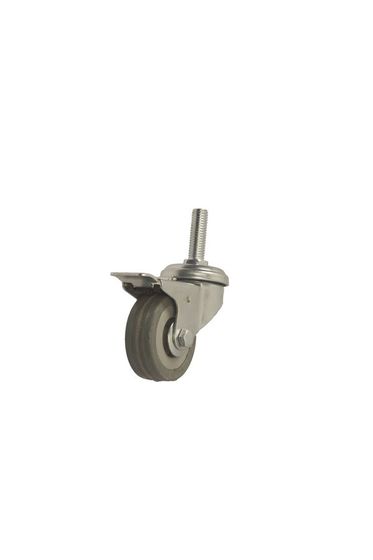

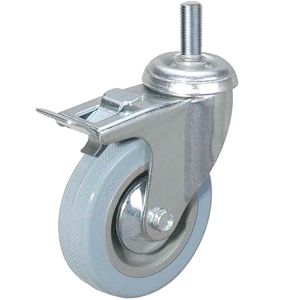

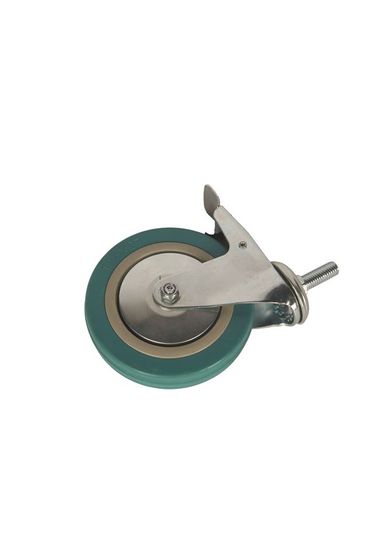

Исполнение с тормозом обозначается буквой b: SCtgb. Педаль нужна там, где оборудование останавливают и с ним работают руками (приборная стойка, стол, шкаф с выдвижными ящиками). Тормозные колеса аппаратные ставят на две опоры из четырёх, по диагонали: рама фиксируется так же, а расход на тормозные опоры вдвое меньше.

Что уточнить при заказе

Перед заказом замены выкрутите старую опору и измерьте три размера: резьбу в раме, глубину гнезда и высоту от пола до посадочной плоскости. Размер колеса из них не выводится.
