Колеса аппаратные с площадочным креплением

Аппаратные колёса с площадочным креплением подбирают на замену по отверстиям крепёжной пластины. Площадочное крепление представляет собой пластину с четырьмя сквозными отверстиями, и межосевые размеры у неё в разделе идут разными парами: 35×35, 45×45, 49×49, 55×55, 60×60, а также несимметричные 53×33, 81×40 и 82×40. Совпадения диаметра колеса и нагрузки недостаточно, если новая площадка не ложится на старые отверстия.

Сама площадка тоже выпускается разного размера: 50×50, 60×60, 65×48, 65×65, 76×76, 100×59 мм. Перед заказом снимите старую опору и измерьте две величины: габарит пластины и расстояние между центрами отверстий по обеим сторонам.

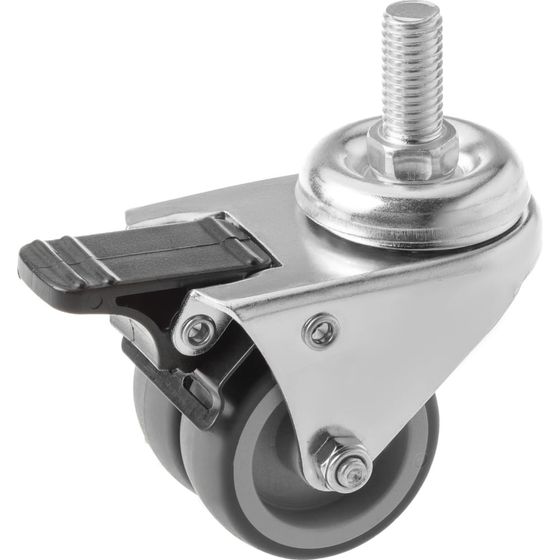

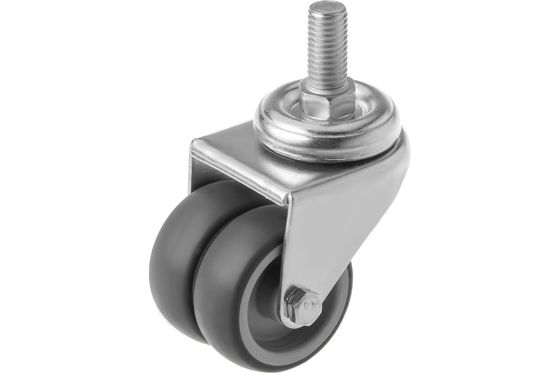

То же колесо выпускается и с болтовым креплением: вместо пластины один центральный болт. Вариант крепления определяется основанием. Под площадочное крепление нужна ровная плоскость и четыре сквозных отверстия, под болт — одно резьбовое гнездо и доступ к нему снизу.

Расшифровка обозначения в артикуле

SCgb 55 125 мм — поворотная опора с тормозом, серый резиновый обод, диаметр 125 мм. FCg 25 50 мм отличается неповоротным кронштейном и диаметром 50 мм при том же ободе.

Диаметры колёс и высота с кронштейном

В ряду стоят диаметры 50, 75, 100, 120 и 125 мм. Два старших размера различаются на пять миллиметров, и это две разные позиции с разной высотой в сборе. По разделу высота с кронштейном лежит в пределах от 69,5 до 157 мм: на эту величину прибор или стеллаж поднимается над основанием.

Ширина обода составляет от 17 до 27 мм. Узкий обод продавливает мягкое покрытие и застревает в решётчатом полу.

Расчёт нагрузки на платформу

Паспортная нагрузка одной опоры в разделе идёт от 25 до 100 кг. Умножать её на четыре для получения допустимой нагрузки на платформу не допускается.

Пол неровный: из четырёх опор в каждый момент нагружены три, а на пороге две. Допустимую нагрузку считают по трём и оставляют запас на рывок при наезде на препятствие.

Состав комплекта: поворотные и неповоротные кронштейны

Полностью поворотный комплект разворачивается на месте, но на прямой тележка отклоняется от курса и уходит на уклоне. Два неповоротных кронштейна сзади и два поворотных спереди держат прямую. Тормоз ставится только на поворотный кронштейн, и на тележке его достаточно на двух опорах из четырёх.

Позиции раздела поставляются коробками, отгрузка по одной единице для крепежа такого класса обычно не предусмотрена. Аппаратные колёсные опоры рассчитаны на приборы, стойки, лабораторные и медицинские тележки, лёгкие стеллажи, то есть на ровный пол помещения.

Что уточнить при заказе

Межосевые размеры отверстий, габарит площадки, требуемый диаметр колеса и нагрузку на одну опору.
