Колеса поворотные с болтом

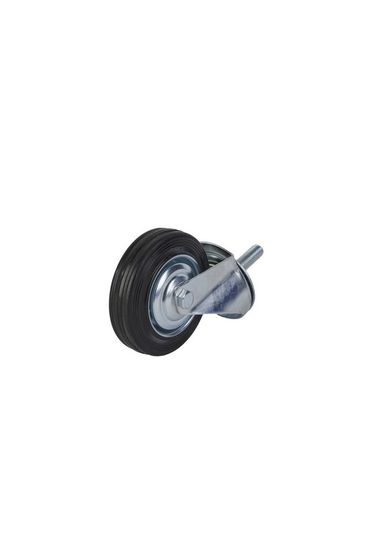

Поворотные колёса с болтом серии SCt крепятся к раме одним резьбовым штырём, который выходит из кронштейна вверх. Площадки с четырьмя отверстиями у них нет, поэтому штырь принимает и вес, и боковой удар при наезде на порог. Подбор начинают с гнезда в раме, диаметр обода учитывают вторым.

Резьба и глубина гнезда

Штырь по разделу выпускается диаметром 10, 12 и 16 мм при высоте 30, 40 и 45 мм. Крупному ободу соответствует и резьба большего диаметра, и более длинный штырь.

Гнездо должно принимать штырь целиком. Если резьба короче штыря, опора держится на двух-трёх нитках, и первый удар о порожек срывает их вместе с посадкой. Перед заказом измеряют глубину гнезда; длина болта на фотографии для этого не подходит.

Второй размер, в котором ошибаются, диаметр резьбы. М16 от М12 отличается без измерения, М10 от М12 уже нет. Старую опору перед заказом выкручивают и сверяют с болтом известного размера.

Диаметры обода и нагрузка на опору

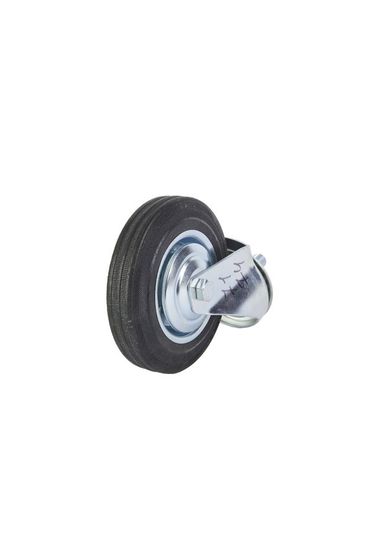

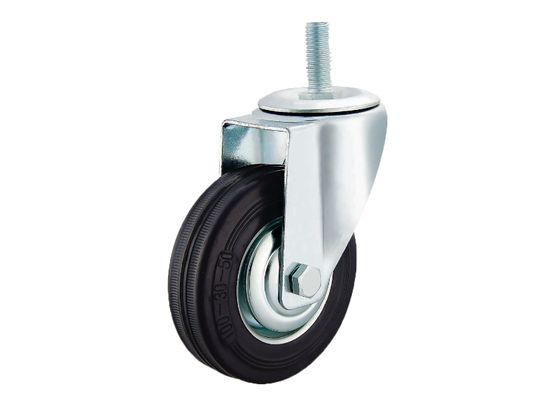

Диаметры обода: 75, 85, 100, 125, 160 и 200 мм. Ширина растёт вместе с ними, от 22 до 44 мм. Нагрузка на одну опору составляет от 50 до 230 кг.

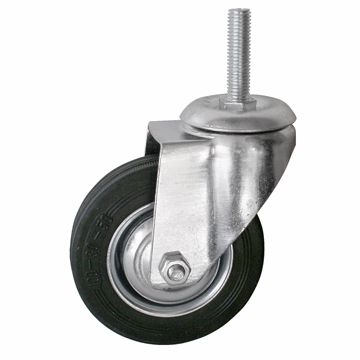

Ступеней 85 и 160 мм нет ни в аппаратной линейке, ни в большегрузной: там ряд идёт 75, 100, 125 и дальше сразу к 150 или 200. Эти два размера применяют при замене изношенной опоры, когда нужно сохранить прежнюю высоту платформы без переделки рамы.

Ограничения по нагрузке

Предельная нагрузка в разделе 230 кг на точку. У площадочных большегрузных опор того же диаметра она составляет сотни килограммов, и разница определяется способом крепления.

Площадка передаёт опрокидывающий момент на раму четырьмя разнесёнными точками. Штырь принимает тот же момент как изгиб в одном сечении резьбы. Отсюда назначение: инвентарные стойки, верстаки, подкатные столики, тележки среднего класса. Для многотонных платформ болтовые опоры не применяют.

Материал обода

Все позиции раздела с резиновым ободом: полипропилена, полиуретана и чугуна в разделе нет. Чёрная резина идёт тихо, переносит шов плиты и не разбивает наливной пол. После резкого разворота под грузом на светлом покрытии остаётся тёмная дуга, которая не оттирается шваброй.

Тормоз и фиксация

Тип кронштейна по всему разделу один: поворотный с болтом. Тормоза нет ни у одной позиции, и гружёная стойка на уклоне тронется сама. Тормозное исполнение с тем же креплением вынесено в отдельную группу; при четырёх точках опоры его обычно ставят на две.

Что уточнить при заказе

Резьба и глубина гнезда в раме, масса с грузом, диаметр обода и покрытие пола.
