Навесное оборудование для погрузчиков

В разделе собрано навесное оборудование, которое надевается на вилы вилочного погрузчика и работает без подключения к гидравлике. Оснастка, которую крепят на каретку вместо вил и питают от гидроцилиндров машины, устроена иначе и в раздел не входит: позиционер вил, сайдшифт с боковым смещением, ротатор, киповый захват для рулонов, удлинитель и телескопические вилы. Не входит сюда и навесное оборудование для другой спецтехники (ковши, отвалы, гидробуры и щётки), которым оснащают мини-погрузчики и фронтальные погрузчики.

Оборудование раздела позволяет применять вилочный погрузчик как кран, подъёмную площадку или бочкозахват. Машину при этом не переделывают:

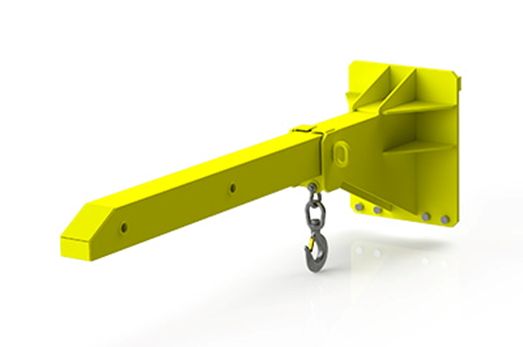

• крюковые навески SKP: стрела с крюком, которая надевается на обе вилы;

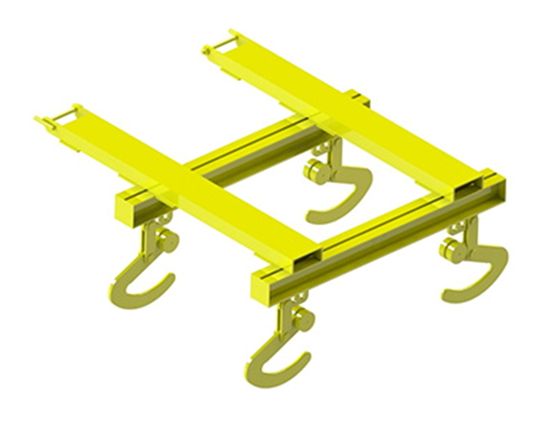

• траверса TBBV-2,5 для биг-бэгов;

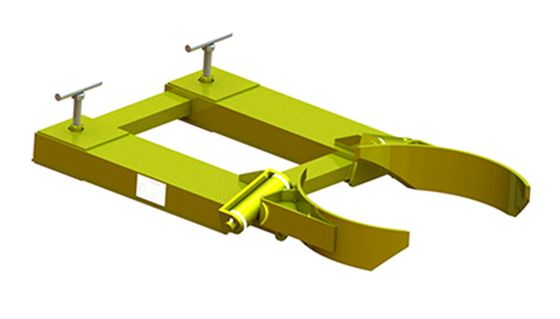

• навеска NVPBS-1 под одну стальную бочку диаметром 574 мм;
• монтажные платформы с ограждением и калиткой;

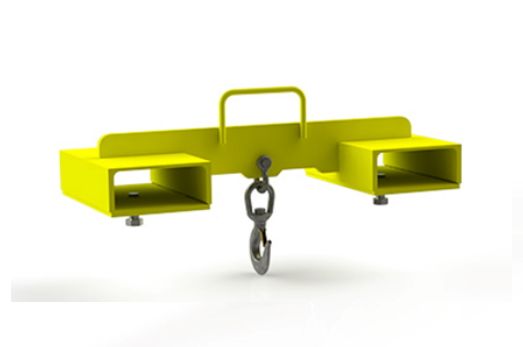

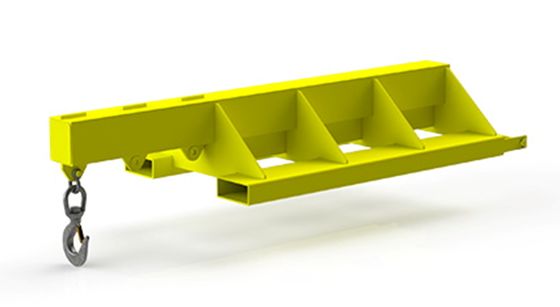

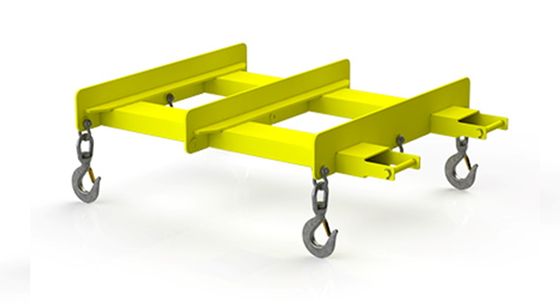

• навески NVP, SVP и TVP.

Смена навески занимает минуты. Инструмент для этого не требуется, свободная гидролиния тоже. Один и тот же вилочный погрузчик в течение смены перевозит паллеты, поднимает связку труб на крюке и работает подъёмной площадкой для монтажников.

Грузоподъёмность навесок SKP по вылету крюка

Крюк переставляется по отверстиям вдоль стрелы, и на каждое отверстие производитель даёт свою грузоподъёмность. Число в обозначении соответствует ближнему отверстию, то есть первой строке этой таблицы.

Навеску подбирают по грузоподъёмности на том отверстии, на котором будет висеть груз. SKP 20 на дальнем отверстии держит 750 кг: вдвое меньше, чем SKP 15 на ближнем.

Снижение грузоподъёмности по ряду неодинаковое: младшая навеска на дальнем отверстии теряет две трети, старшая — половину. У части позиций ближнего отверстия на 500 мм нет: минимальный вылет задан конструкцией и составляет 960–975 мм.

Посадочный размер под вилу

Посадочное гнездо навесного оборудования должно соответствовать сечению вилы погрузчика. По ряду встречаются размеры 130х50, 180х70, 59х143, 65х163 и 70х182 мм: пять несовместимых между собой вариантов.

Порядок чисел в паре не единый: у 130х50 первым записана ширина, затем толщина, у 59х143 наоборот. Ширину определяют по большему числу. Измеряют обе величины: гнездо на 130 мм не примет сечение шириной 150 мм, совместимости в обратную сторону тоже нет.

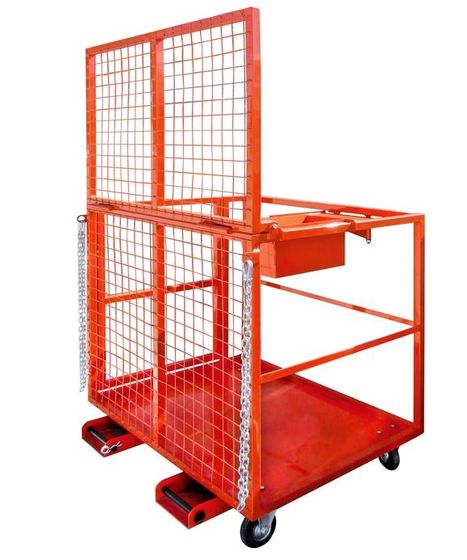

Монтажная платформа для подъёма людей

Платформа КМ2 единственная позиция раздела, рассчитанная на подъём людей. Площадка 1200×1000 мм, ограждение 1200 мм, полная высота 1800 мм, грузоподъёмность 250 кг. Двухместное исполнение рассчитано на 300 кг, собственная масса такой платформы — центнер.

Платформа держится на вилах собственным весом, поэтому в комплект входит крепёжная цепь к погрузчику. Калитка, защитная сетка и страховка крепления указаны в характеристиках отдельной строкой: при подборе их проверяют наравне с грузоподъёмностью.

Что уточнить при заказе

Сечение вилы, массу груза и расстояние от каретки до его центра тяжести: по этим трём величинам крюковая навеска определяется однозначно. Для платформы указывают число людей и высоту подъёма, для бочковой навески диаметр бочки: в конструкцию заложены 574 мм, тара другого размера в захват не входит.
