Гибочное оборудование

В разделе собраны ручные станки для гибки прутка, трубы, профиля и полосы. Привод у всех позиций один: ручной, без электродвигателя, гидростанции и пневмоусилителя. Различаются станки типом заготовки, предельным размером металла и формой результата: угол по упору или дуга прокаткой.

Листогибов в разделе нет: гибка листа выполняется матрицей и пуансоном вместо ролика и относится к другой технологии. Ручной сегментный листогиб размещён в станочной группе станки листогибочные: лист длиной до 2500 мм и толщиной до 1,5 мм.

Расшифровка числа в индексе по типам станков

Число в индексе у каждого типа станка обозначает свой параметр. На этом чаще всего ошибаются при заказе по телефону.

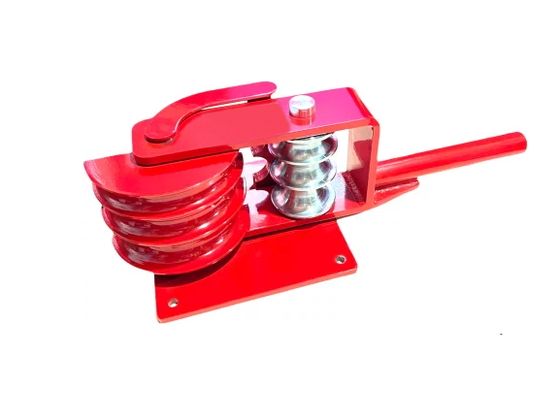

У трубогибов это отличие заметнее всего. Оба ручных трубогиба раздела работают с одним наружным диаметром 21–33 мм и различаются только предельной толщиной стенки: 2,0 мм у одного и 2,8 мм у другого. Число в индексе относится к стенке, размер трубы у обоих одинаковый.

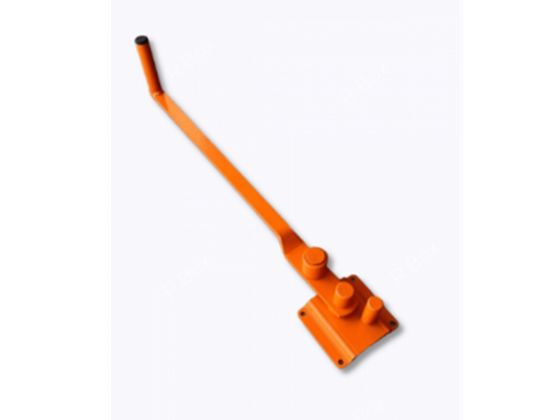

Диапазоны диаметров арматурогибов

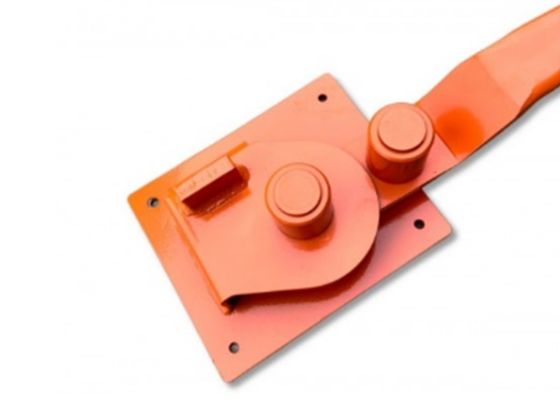

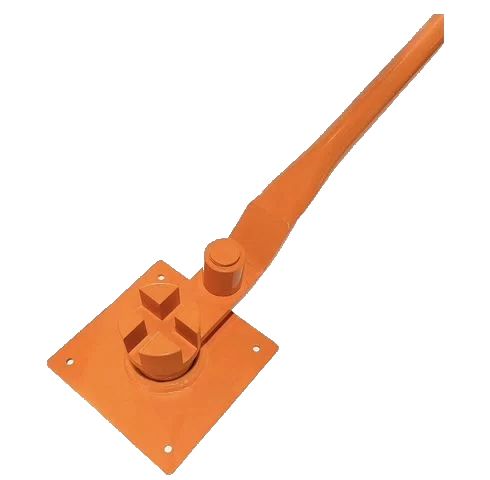

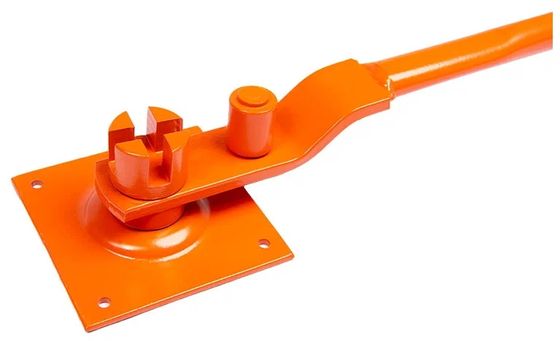

Ряд по диаметру арматуры: 6–10, 6–12, 6–14, 6–16 и 12–20 мм.

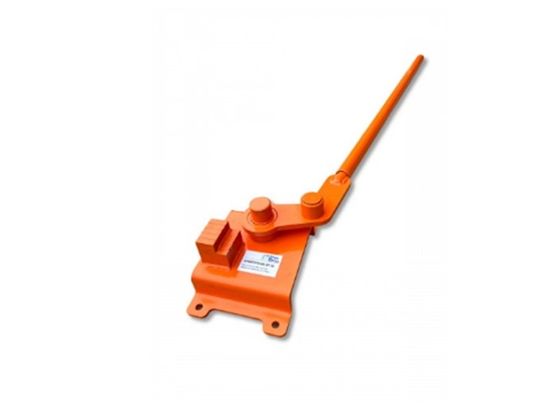

У станка под арматуру 20 мм нижняя граница диапазона 12 мм. Заказывать его с расчётом на весь ряд диаметров не допускается: пруток тоньше 12 мм в ручье не фиксируется, гиб уходит по радиусу, повторяемость теряется.

Верхняя граница тоже жёсткая: пруток толще паспортного диаметра ломает ролик раньше, чем согнётся. Точность гибки задаёт геометрия упоров, усилие оператора на неё не влияет: угол повторяется от детали к детали, пока стержень лежит в том же ручье.

Усилие при ручной гибке создаёт только плечо рычага. Длина рукоятки по разделу 450, 750 и 1000 мм и увеличивается вместе с диаметром прутка. Короткой рукояткой арматуру 20 мм согнуть невозможно.

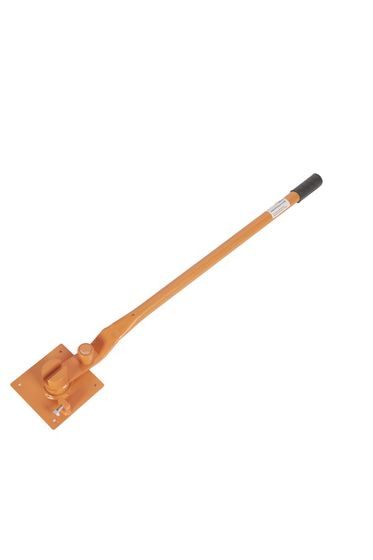

Отдельное исполнение: стол с пазом. Паз даёт острый гиб без радиуса скругления и применяется там, где деталь должна лечь в опалубку вплотную.

Гибка по упору и прокатка между роликами

В разделе два разных принципа гибки, и результат у них разный.

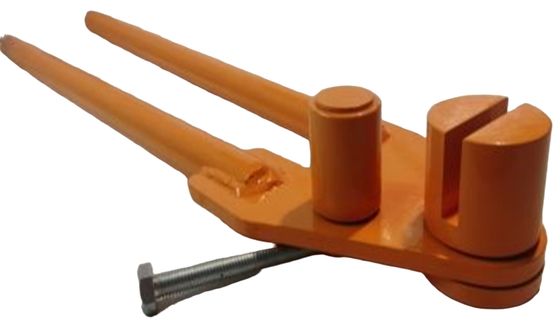

• Гибка по упору. Заготовку заводят между упором и роликом, ведут рычаг, металл принимает заданную форму. Так работают арматурогибы, полосогибы и ручные трубогибы. Результат: угол от 0 до 180 градусов и короткий радиус в месте изгиба.

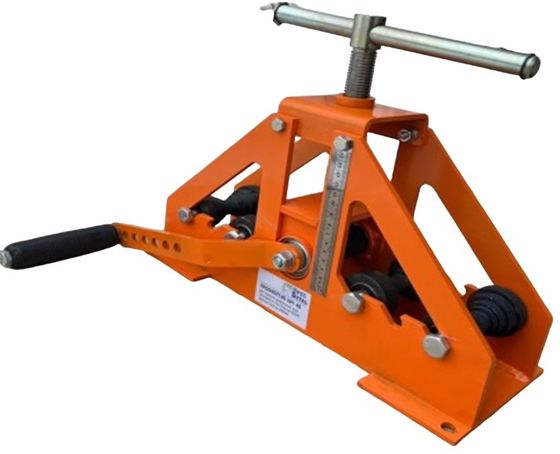

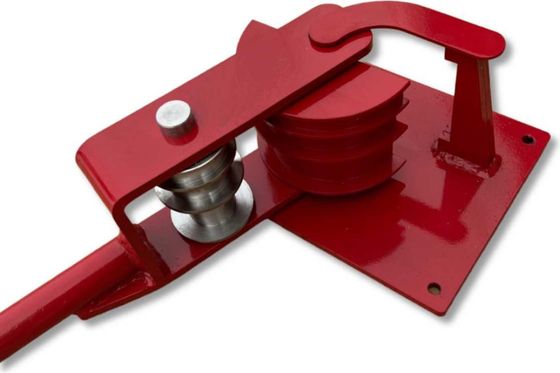

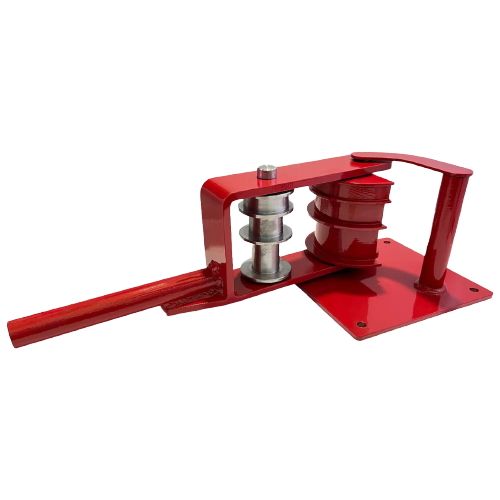

• Прокатка между роликами. Два опорных ролика снизу, нажимной сверху; винт опускает его шаг за шагом, заготовка идёт по дуге. Так работают профилегибы. Результат: плавная дуга по всей длине.

Дуга для навеса, арки или каркаса теплицы получается только прокаткой. На арматурогибе её не получить никаким числом проходов: он даёт точку изгиба, длинной дуги у него нет.

Минимальный радиус на профилегибе зависит от расстояния между нижними роликами. Сведённые ролики дают крутую дугу. Разведённые до предела дают больший радиус, при этом металл меньше тянется и реже образует складки по внутренней стороне.

Предельная толщина металла для ручной гибки

Более толстый металл относится к станкам с приводом и серийному производству. Предел ручного гибочного станка определяется усилием оператора на рукоятке; прочность конструкции этот предел не ограничивает.

Тонкий металл требует аккуратности: заготовку со стенкой 1,5 мм прокатывают в несколько проходов с малым шагом винта. За один проход стенка складывается гармошкой, и деталь уходит в брак.

Область применения ручного гибочного станка

Ручной гибочный станок применяют на площадке без электричества; на захватке с арматурными каркасами, где хомуты гнут сотнями с одинаковым углом; при монтаже отопления и водоснабжения, где трубу подгоняют по месту; при изготовлении ограждений, ворот и навесов в небольшой мастерской с единичной обработкой металла.

Для серийного производства однотипных деталей ручной инструмент подходит плохо: оператор устаёт, и к концу смены угол начинает отклоняться. При выпуске сотен деталей в день нужен привод.

Габариты подтверждают назначение: от 400×150×350 до 1200×150×350 мм. Оборудование переносное, стационарного крепления к полу не требует.

Что уточнить при заказе

Материал и его размер: диаметр прутка, наружный диаметр и толщину стенки трубы, сечение профиля или ширину и толщину полосы. Второй пункт: нужен угол или радиус.
