Станки для гибки скоб и хомутов

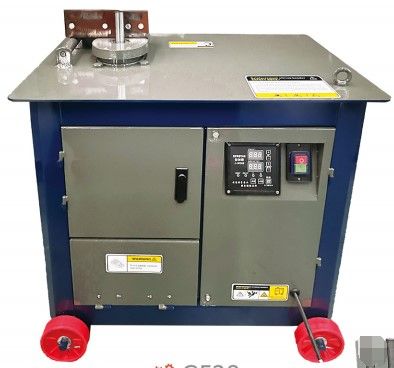

Станки для гибки скоб и хомутов гнут из прутка замкнутые хомуты и скобы для арматурного каркаса. Две модели раздела различаются диапазоном диаметра: TOR GF20 рассчитан на пруток 4–20 мм, TOR GF32 на 6–32 мм. Диапазоны не вложены друг в друга, и старшая машина не заменяет младшую: пруток четырёх и пяти миллиметров на ней не гнётся, тонкий стержень проскальзывает под упором.

Цех, где идут и вязальные хомуты из пятимиллиметрового прутка, и каркасные из двадцать пятой арматуры, комплектуют двумя моделями.

Число ходов диска и производительность участка

В характеристиках указано число ходов поворотного диска: 25–30 в минуту у обеих моделей. Число ходов не равно числу готовых деталей: прямоугольный хомут требует четырёх гибов, П-образная скоба двух.

Производительность участка получают делением числа ходов на число гибов в детали. Полученное значение остаётся верхним пределом: подача прутка, отмер длины и съём готовой детали в него не входят.

Угол изгиба 180° — предел одного захода. Замкнутый хомут с отогнутыми лапками набирают программой из нескольких гибов, и время цикла складывается из них всех.

Отличие от гибочного станка для арматуры

Диапазоны гибочного оборудования для арматуры и модели для скоб пересекаются на участке от шести до двадцати миллиметров. Внутри пересечения выбирают по числу гибов на деталь: одиночный угол быстрее делается на большой план-шайбе, серию одинаковых хомутов гнут на станке для скоб.

Мощность двигателя и габариты

Двигатель 2,2 кВт у младшей модели и 3 кВт у старшей при одинаковом числе ходов диска. Мощность определяет, какой пруток машина продавит; скорость гибки от неё не зависит.

Габариты 640×640×780 и 780×670×780 мм: обе модели устанавливают на верстак или на отдельную раму в углу мастерской. Место под оборудование рассчитывают по длине заготовки: пруток заходит и выходит, и вокруг него нужен свободный коридор.

Изготовление скоб идёт партиями, и здесь главное преимущество машины перед ручным рычагом: гибка арматуры диаметром до 32 мм по заданным углам повторяется от детали к детали. Хомуты разной формы в одном каркасе не расходятся между собой на пару градусов, и каркас садится в опалубку без подгонки.

Для подбора укажите минимальный и максимальный диаметр прутка, класс арматуры, форму детали и число гибов в ней, а также размер партии.
