Станки для резки арматуры

Станки для резки арматуры делят арматурный пруток на заготовки заданной длины. Модели в разделе различаются максимальным диаметром реза, и он зависит от класса стали: для гладкой арматуры A1 предел выше, для рифлёной A2–A4 ниже.

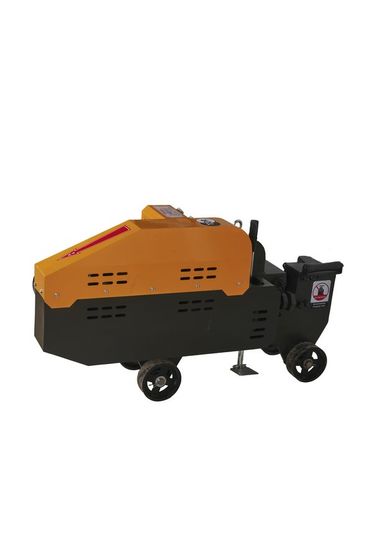

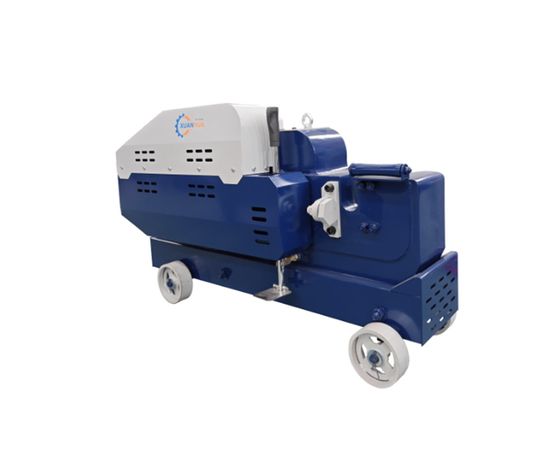

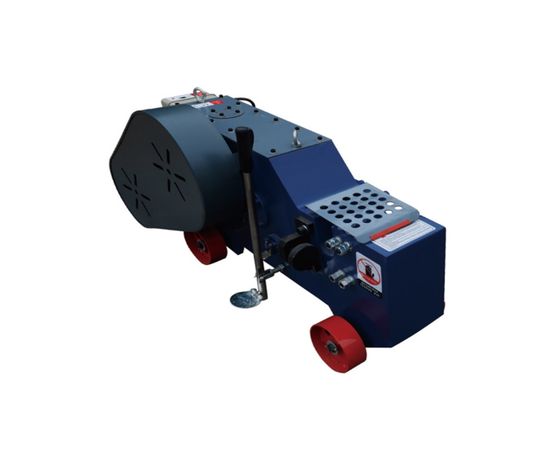

Индекс в названии станка не совпадает с диаметром реза. GQ42 режет 40 мм, столько же режет GQ46, а GQ40 и GQ40 PRO при одинаковом индексе имеют разные пределы: 40/32 против 40/36. Диаметр определяют по паре чисел в названии: первое относится к гладкой арматуре класса A1, второе к рифлёной классов A2, A3 и A4.

Разрыв между столбцами доходит до пятнадцати миллиметров. Арматурная сталь класса A1 мягкая и режется легко; на рифлёном прутке той же толщины усилие вырастает, и станок с пределом 40 мм по A1 на прутке 40 мм класса A3 остановится. В одной карточке отдельной строкой оговорена сталь HRB400: там предел ещё ниже, 28 мм.

Для подбора нужны два параметра: диаметр арматуры и её класс. Оба указаны в проекте, проверьте их до выбора модели.

Питание: трёхфазная сеть 380 В

Напряжение по всей линейке 380 В, частота 50 Гц, привод электрический. Однофазных исполнений в разделе нет.

На производстве железобетонных изделий и в арматурном цехе трёхфазный ввод есть. На строительной площадке без него станок не заработает, и задачу закрывают гидравлические арматурорезы: они медленнее и рассчитаны на меньший диаметр, зато питаются от аккумулятора или от ручного насоса.

Габариты по ряду от 1200×450×720 до 1560×660×940 мм. Станок стационарный: его устанавливают на пол в помещении, перемещение по объекту не предусмотрено.

Ножи: конструкция и рабочие положения

Резка идёт двумя плоскими ножами. Один закреплён неподвижно, второй ходит возвратно-поступательно от кулисного механизма, который превращает вращение электродвигателя в удар. Система передач работает в масляной ванне под стальным корпусом, снаружи остаются только защитные кожухи.

Нож имеет форму квадрата, и каждая его грань режущая. Изношенную кромку не выбрасывают: нож переставляют. Четыре грани с двух сторон дают восемь рабочих положений, и только после этого расходник меняют.

Размеры ножей по разделу: 83×83×26, 85×83×26, 90×90×26 и 85×83×16 мм. Четыре типоразмера на один ряд означают, что нож от соседней модели подойдёт не всегда. Запасной комплект заказывают по своей модели станка, а не по серии.

Производительность и мощность двигателя

Тридцать два реза в минуту стоят у большинства моделей. Разница между крайними значениями составляет четверть, и на смене она не заметна: основное время занимает подача прутка и укладка заготовки, сам рез занимает малую его часть.

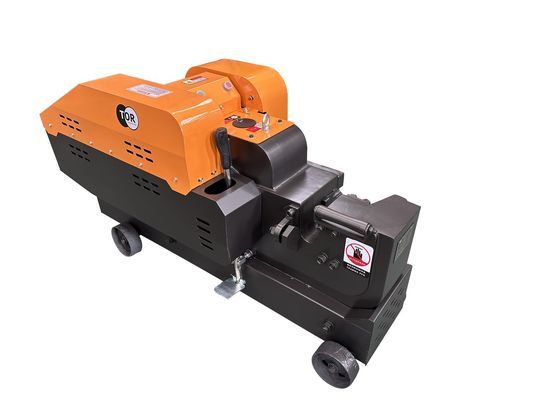

Мощность растёт вместе с диаметром реза, со скоростью она не связана. Три киловатта закрывают большую часть ряда, четыре нужны на 45–50 мм, пять с половиной — только старшей модели на 60 мм.

Назначение станка и управление

Оборудование этого раздела выполняет одну операцию: резку прутка на мерные заготовки. Гибка хомутов и накатка резьбы на торце выполняются на другом оборудовании из соседних разделов.

Управление в зависимости от комплектации рукояткой или педалью. Педаль освобождает обе руки оператору, который держит длинный пруток, и на потоке это влияет на темп сильнее, чем лишний рез в минуту.

Что уточнить при заказе

Максимальный диаметр арматуры, её класс, сколько тонн проходит через участок за смену и есть ли на месте 380 В. Первые два параметра задают модель однозначно, третий определяет, хватит ли трёх киловатт.
