Станки для гибки труб

Трубогибочный станок гнёт круглую трубу и квадратный профиль по ролику. Паспортный диаметр станка больше диапазона, который закрывает сменная оснастка к нему, и в характеристиках это не указано. Проверять соответствие нужно до заказа.

Ролики к станку: отдельные позиции и неполное покрытие диапазона

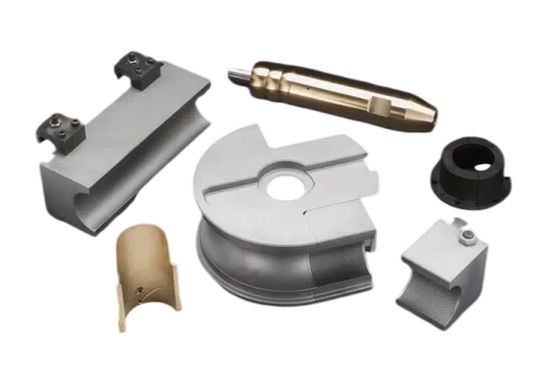

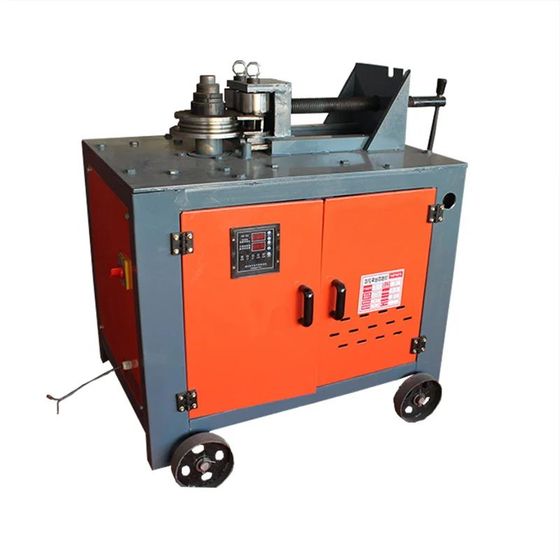

К WG38 в подразделе оснастки предлагаются ролики на 15, 20 и 25 мм, к WG50 — на 25, 32 и 40. Эти числа означают условный проход, не наружный диаметр трубы: ролику «15 мм» соответствует труба наружным 21,3 мм, ролику «25 мм» — 33,5 мм. Верхняя часть паспортного диапазона роликами не закрыта ни у одной из двух моделей.

В комплекте с трубогибочным станком поставляется один пуансон: 2 дюйма (50 мм) у одной позиции и 1¼ дюйма (32 мм) у другой. Остальная оснастка заказывается отдельными строками.

Ручей гибочного ролика повторяет наружный диаметр трубы. Заготовка, положенная в ручей близкого, но не совпадающего размера, на первом же изгибе получает овал, и угол при этом не выдерживается. Универсального набора на весь диапазон не существует: под каждое сечение нужна своя пара.

Оснастку включают в бюджет сразу. Трубогиб без дополнительных роликов работает только с одним сечением: тем, под которое поставлен комплектный пуансон. Ручные модели с набором оправок выделены в соседний раздел, здесь техника другого типа.

Ограничение 3 мм для всех трёх моделей

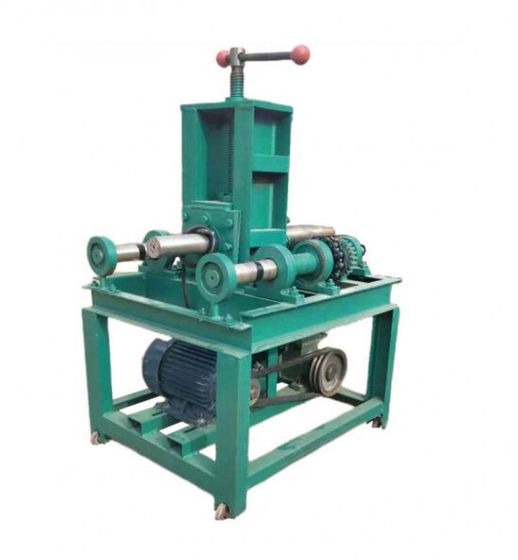

Вся оснастка раздела рассчитана на стенку 3 мм, у станка на 220 В это указано в характеристиках: круглая труба 20–76 мм и квадрат 20–60 при той же толщине.

Толстостенная труба для этих станков не подходит. Тонкостенная допускается с оговоркой: прижим рассчитан на определённую жёсткость металла, и заготовка тоньше расчётной складывается вместо изгиба. Медь, алюминий и нержавеющая сталь ведут себя в ручье по-разному, поэтому пробный гиб на обрезке экономит метры материала.

Напряжение питания и максимальный диаметр

Наибольший диаметр в разделе у единственной модели на 220 В. Две модели на 380 В работают до 38 и до 51 мм, а модель, рассчитанная на обычную однофазную розетку, гнёт трубу до 76 мм и дополнительно квадратный профиль.

Для мастерской без трёхфазного ввода вопрос выбора этим снимается: гибка труб идёт от обычной розетки. Для монтажной бригады, которая перевозит оборудование по объектам, это тоже довод: розетка на 220 В есть на любом объекте, трёхфазная подводка не везде.

Угол, радиус и повторяемость

Угол изгиба по разделу доходит до 200 градусов у одних моделей и до полного оборота в 360 у другой. Минимальный угол составляет пять градусов, поэтому станок подходит и для небольшого доворота.

Часть моделей хранит девять запоминаемых положений и переключается ножной педалью: оператор не отрывает рук от заготовки, серия деталей выходит одинаковой. Там, где положение выставляют без измерения, разброс накапливается от детали к детали.

Минимальный радиус изгиба в характеристиках указан 96 и 150 мм. По этой величине проверяют чертёж: угол станок отработает любой, радиус меньше паспортного не получится ни при каком диаметре.

Что уточнить при заказе

Наружный диаметр и толщину стенки, форму сечения (круг или квадрат), минимальный радиус по чертежу и напряжение в цехе. Сразу нужен список сечений, которые пойдут в работу: по нему считается комплект оснастки.
