Станки правильно-отрезные

Правильно-отрезной станок выпрямляет арматуру из бухты и режет её на мерные отрезки. Модели раздела различаются диапазоном диаметров, скоростью протяжки и наличием реза: две машины серии SGT только правят пруток, остальные правят и режут, большинство с ЧПУ.

Модели только для правки и модели с резом

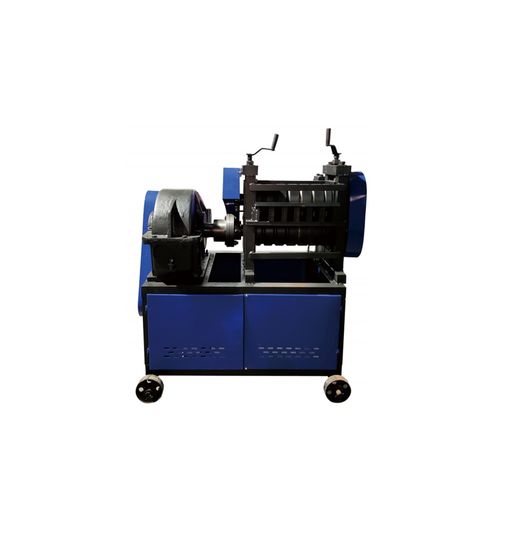

Серия SGT в наименовании называется станком для выпрямления арматуры: бухта разматывается, пруток выходит прямым, реза в этих моделях нет. Резать выпрямленный пруток придётся на другом оборудовании.

Мощность двигателя и скорость протяжки

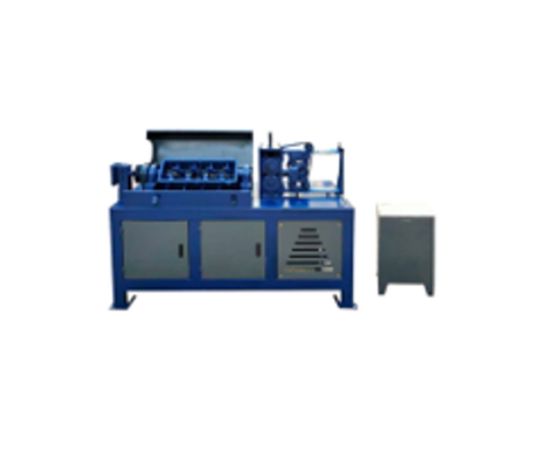

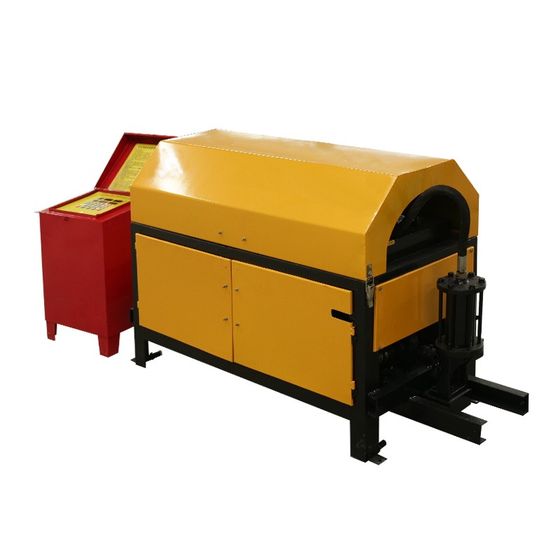

Машина на 3–8 мм оснащена двигателем 7,5 кВт, машина на 4–12 мм обходится 5,5 кВт. Мощность в этом разделе с диаметром прутка не связана.

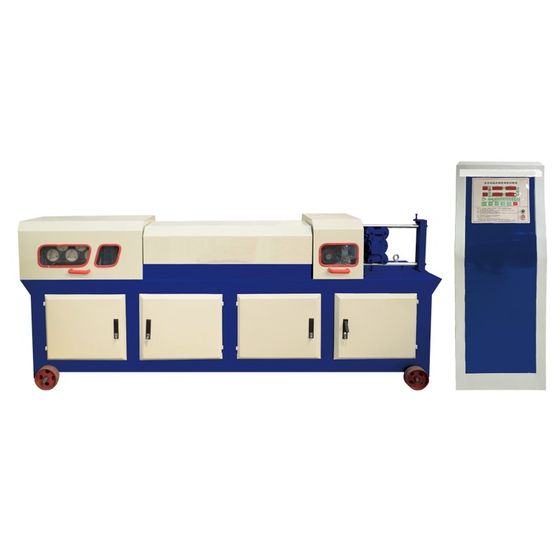

Мощность определяет скорость протяжки. По разделу она составляет от 30 м/мин у GT4-12 до 56 у YGT4-14 и 70 у YGT4-16; разница проявляется в сменной выработке, сортамент при этом одинаковый. Дробное обозначение мощности означает два двигателя: один правит, второй режет.

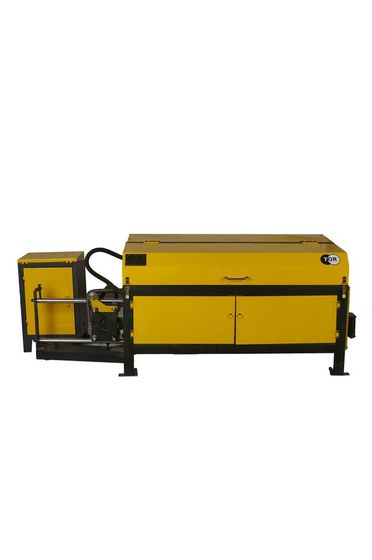

Диапазон 4–14 мм закрывают две машины, GT4-14 и YGT4-14. Диаметр у них одинаковый, привод устроен по-разному.

Допуск по длине отрезка: 8 или 10 мм

Допуск указан в миллиметрах, не в долях миллиметра. На арматуре диаметром 12 мм отклонение по длине составляет 8 или 10 мм в зависимости от модели.

Минимальный отрезок в характеристиках — 0,4 м. При такой длине допуск 10 мм составляет два с половиной процента. Хомуты, закладные детали и другие заготовки, где длины ветвей должны совпадать, по такому допуску не изготовить.

Правильно-отрезной станок готовит мерный пруток под дальнейшую гибку; точность готовой детали обеспечивает следующая операция.

Нижняя граница длины записана в каталоге двумя разными числами: диапазон указан как 0,3–99 м, а отдельная строка минимального отрезка — 0,4 м. Под короткую заготовку это значение сверяют по паспорту конкретной машины.

Габариты станка и длина участка

Корпус занимает от метра до трёх по длине. Участок под станок рассчитывают по другой величине.

С одной стороны располагается бухта на разматывателе, с другой — зона приёма отрезанного прутка во всю его длину. Для нарезки двенадцатиметровых стержней требуется приёмная зона длиной двенадцать метров, и сократить её нельзя.

Режимы работы: ЧПУ и ручной

Длина и количество изделий в партии задаются с панели, память хранит двадцать наборов настроек. Переход на другую номенклатуру выполняется вводом числа с панели, без перенастройки упоров.

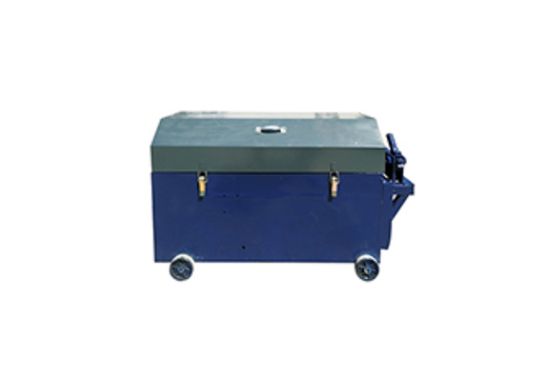

Ручной режим для единичных изделий сохраняется, и на серии в пять прутков он быстрее программирования.

Напряжение питания

Напряжение по всему разделу одно: 380 В при 50 Гц. Однофазных исполнений среди правильно-отрезных станков нет; при отсутствии трёхфазной сети на объекте подобрать модель из раздела не получится.

Что уточнить при заказе

Диаметр прутка в бухте, требуемую длину отрезков, допуск по длине и длину свободного участка цеха под приёмную зону.
