Стропы цепные четырехветвевые с самозакрывающимися крюками

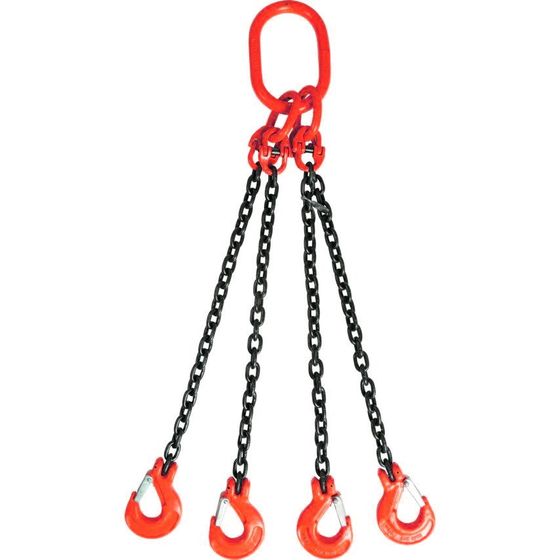

Строп цепной четырёхветвевой с самозакрывающимися крюками: четыре цепи на общем звене, на концах захваты с самозапирающимся зевом. Применяют там, где ветви поочерёдно ослабевают при перемещении груза: зев остаётся запертым и без натяжения.

С обычного крюка груз срывается после снятия нагрузки, когда изделие село одним углом на неровное основание; то же происходит при качании на торможении тележки или задевании за колонну. Одна цепь провисла, зев освободился.

Самозакрывающийся захват заперт и под натяжением, и при провисшей цепи.

Пружинная защёлка и самозапирающийся замок

При четырёх точках зацепа различие существенно: стропальщик обходит груз, навешивает захваты на проушины подряд и назад не возвращается.

Расстроповка вручную: ограничения по доступу к захватам

У замка есть ограничение. Открывают его только рукой, нажатием рычага: весом груза, рывком троса или дистанционно зев не размыкается.

Если груз опускают в котлован, в проём или на кровлю и стропальщик не дотянется до всех четырёх захватов, строп этого исполнения не применяют. Для таких работ нужны крюки, которые размыкаются при ослаблении.

Строповка в обхват (удавкой) также не выполняется: цепь не протянуть через запертый зев.

Грузоподъёмность и длина: ряд до 45 т

Ряд грузоподъёмности: 2,36 / 3,15 / 4,25 / 6,7 / 11,2 / 17 / 26,5 / 31,5 / 45 т. Калибр цепи увеличивается вместе с ней от 7 до 26 мм. Длина от 1 до 10 м с шагом 1 м.

Верхняя ступень цепной группы, 63 т на калибре 32, здесь отсутствует. Такой цепной паук собирают только с укорачивающими крюками.

Размер зева и проходное отверстие точки зацепа

Замок занимает место в корпусе, поэтому самозапирающийся крюк толще обычного при том же классе прочности.

В узкую монтажную петлю, на приваренный пруток и в проушину малого радиуса такой захват может не войти. По грузоподъёмности запас есть, по геометрии его нет.

Измерьте проходное отверстие в точках зацепа до заказа. Если оно тесное, между грузом и захватом ставят такелажную скобу.

Условия работы, для которых рассчитано исполнение

• Длинномер. Трубу или балку протаскивают между конструкций, цепи ослабевают поочерёдно.
• Неровное основание. Плита садится углом, два захвата разгружаются раньше двух других.
• Кантование. Изделие переворачивают на весу, натяжение уходит и возвращается.

При осмотре проверяют замок вместе с зевом. Если замок не доходит до упора, ходит с заеданием или потерял пружину, приспособление списывают целиком: ремонт запора на площадке не допускается.

Что уточнить при заказе

Массу груза, число и форму точек зацепа, разнос между ними и способ расстроповки: с пола или с высоты.
