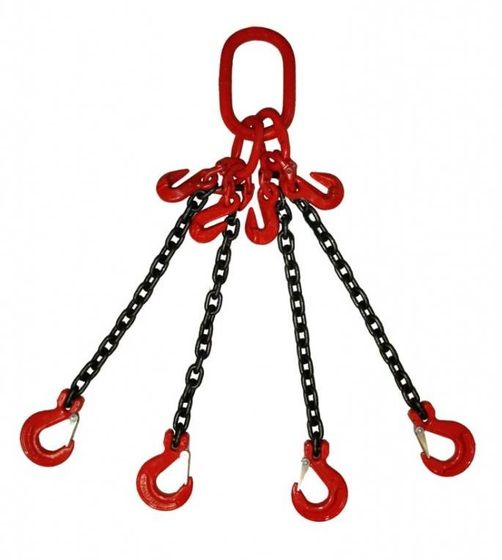

Стропы цепные четырехветвевые с укорачивающими крюками

Четырёхветвевые цепные стропы с укорачивающими крюками применяют для подъёма грузов со смещённым центром тяжести: крюк-укоротитель на каждой ветви позволяет выровнять груз подтяжкой отдельных цепей. Подтянутая цепь становится жёстче и принимает больше веса, чем три остальные, поэтому ровное положение груза не означает равную нагрузку на ветви.

Регулировка также меняет угол между ветвями, от которого зависит допустимая нагрузка на сборку.

Угол между ветвями после регулировки и грузоподъёмность

Грузоподъёмность на бирке четырёхветвевого стропа рассчитана для угла между цепями до 45°. В промежутке от 45 до 60° множитель к одной вертикальной цепи снижается с 2,1 до 1,5. Для сборки на калибре 8 мм это разница между 4,25 и 3,0 т: треть паспортной грузоподъёмности теряется на геометрии при том же металле.

Регулировка меняет угол именно в эту сторону. После подтяжки двух ближних ветвей под смещённый центр тяжести угол между всеми четырьмя становится шире, и значение с бирки к этому подъёму уже не относится.

Запас под регулируемый цепной строп закладывают заранее, при заказе: пересчёт номинала на площадке обычно не выполняют.

Ряд грузоподъёмности и ступень 63 т

Ряд грузоподъёмности: 2,36 / 3,15 / 4,25 / 6,7 / 11,2 / 17 / 26,5 / 31,5 / 45 / 63 т. Калибр растёт вместе с ним от 7 до 32 мм.

Верхняя ступень собирается на цепи 32 мм и только с укорачивающими крюками. В исполнениях с самозапирающимся захватом максимальная ступень 45 т.

Для монтажа грузов тяжелее 45 т доступно только исполнение с укорачивающими крюками.

Шаг регулировки ветви

Подтянуть ветвь на произвольную величину нельзя: цепь ложится в паз захвата целым звеном, и шаг регулировки равен её шагу. У калибра 8×24 это 24 мм, у 32×116 — 116 мм.

На тяжёлом подвесе выровнять ветви с точностью до пяти сантиметров не получится. Перепад высот между точками зацепа поэтому рассчитывают заранее, округляют в большую сторону, а остаток компенсируют при подборе стропа по номиналу.

Заказ по номиналу и диапазон регулировки

Регулировка укорачивает ветвь; сделать её больше номинала нельзя. Заказанные 6 м дают диапазон от 1 до 6 м, и 6,5 м из такого стропа не получится.

Цепной строп измеряют целиком, вместе с верхним звеном и захватами. Ряд номиналов идёт с шагом 1 м от 1 до 10 м.

Допуск на разброс ветвей до 15 мм

Среди критериев браковки четырёхветвевого цепного стропа стоит разница длин ветвей: больше 15 мм — в брак. Регулируемое исполнение этому не противоречит. Норму измеряют на изделии в исходном состоянии, с захватами, выведенными в ноль; намеренная подтяжка под конкретный груз к ней отношения не имеет.

Этим же способом проверяют состояние стропа: выведите все четыре захвата в ноль и сравните ветви. Если ветви разошлись, одна цепь вытянута, и приспособление выводят из эксплуатации.

Что уточнить при заказе

Массу груза, разнос точек зацепа и перепад высот между ними. Разнос определяет длину подвеса, перепад — глубину регулировки.
