Стропы цепные универсальные

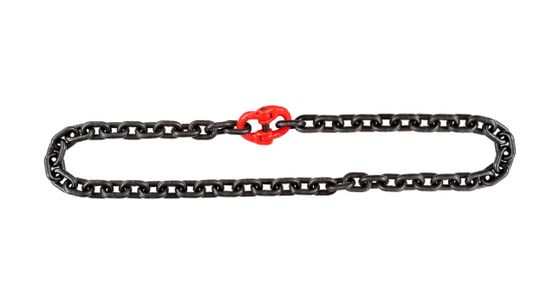

Строп цепной универсальный УСЦ выполнен в виде замкнутого кольца без крюков и без верхнего звена. Концы цепи соединены звеном LL, других элементов в конструкции нет. Отсюда и название: одно кольцо применяют в обхват, удавкой и прямой петлёй на крюк, тогда как 1СЦ, 2СЦ и 4СЦ рассчитаны каждый на свой способ зацепа.

Грузоподъёмность кольцевого стропа и нагрузка цепи

Номинал кольцевого стропа равен удвоенной предельной рабочей нагрузке цепи, из которой он собран. Груз кольцо охватывает петлёй, и под нагрузкой работают обе его половины.

Обвязать груз удавкой и нагрузить его паспортными четырьмя тоннами не допускается. В удавке нагрузку несёт одна цепь вместо двух, и петля затяжки дополнительно снижает допустимую массу. Схема строповки меняет допустимую массу сильнее, чем любой другой параметр.

Класс прочности и поправочный коэффициент при одном диаметре

Два кольца на калибре 8 мм могут стоять в прайсах с разными тоннами, и обе цифры будут верными.

Первая причина в классе прочности. У класса 8, он же Т8 и G80, предел прочности стали звена 800 Н/мм². Цепь нормальной прочности 3 класса при том же диаметре слабее вчетверо: одноветвевой строп цепной на 8 мм в классе 8 несёт 2,0 т, а в классе 3 только 0,5 т.

Вторая причина связана с поправкой на скручивание. Стандарт DIN 5688 рекомендует вводить к номиналу замкнутого стропа поправочный коэффициент 0,8 на скручивание кольца при работе. Часть изготовителей его закладывает, часть считает по удвоенной нагрузке цепи без поправки. Из-за этого один и тот же калибр даёт то 4,0 т, то 3,2 т.

Практический вывод один: сверяют диаметр и класс по паспорту, а не тонны по названию.

Перекрут кольца и осмотр соединительного звена

У этого приспособления нет крюка, который можно перекосить, и нет ветвей, которые разойдутся по длине. Зато цепь свободно перекручивается, пока её укладывают вокруг груза.

Перекрут под нагрузкой концентрирует усилие на витке, и разрушение начинается там. Кольцо расправляют до подъёма; подтягивать его после отрыва от земли не допускается.

Соединительное звено LL остаётся единственным разъёмным местом в конструкции. Его осматривают в первую очередь: замок, посадка половинок, следы проворота.

Подбор длины по обхвату

Метраж в линейке идёт от 1 до 10 м с шагом в метр. Кольцо должно обойти груз, сойтись и остаться свободным в зеве: чем больше обхват, тем длиннее нужен размер, а высота подъёма на выбор длины не влияет.

Отдельный случай: короткие кольца на широком грузе. Обхват занимает весь метраж, петли расходятся в стороны, и угол между половинами растёт вместе с натяжением.

Область применения и смежные типы стропов

Цепные стропы применяют там, где текстиль и канат быстро выходят из строя: металлургия, литейное производство, строительство, транспортные и складские предприятия. Сталь выдерживает острые кромки без подкладок, не боится окалины и коррозии, а износ звена измеряется штангенциркулем и виден при осмотре. Плата за это масса: изделие на 60 т подают наверх краном, вручную его не поднять.

Что уточнить при заказе

Для подбора назовите массу груза, его габарит по обхвату и схему строповки: прямая петля, удавка или обхват.
