Втулки алюминиевые для строп

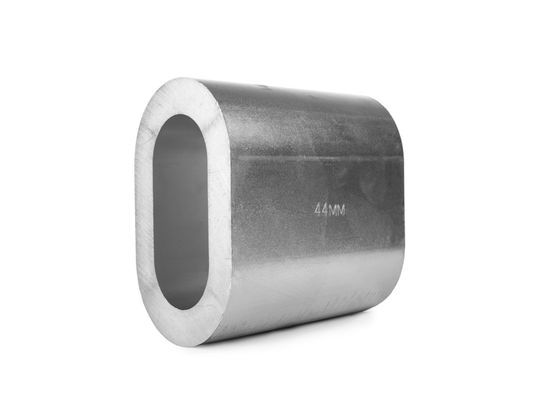

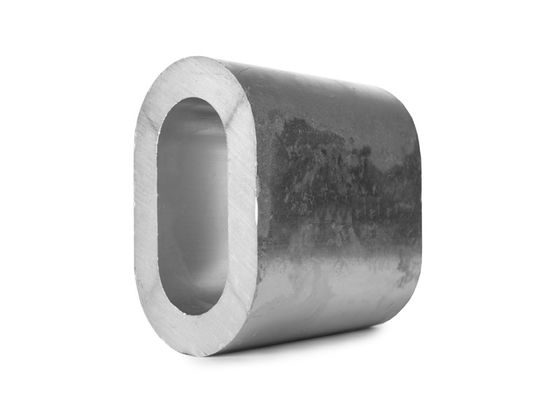

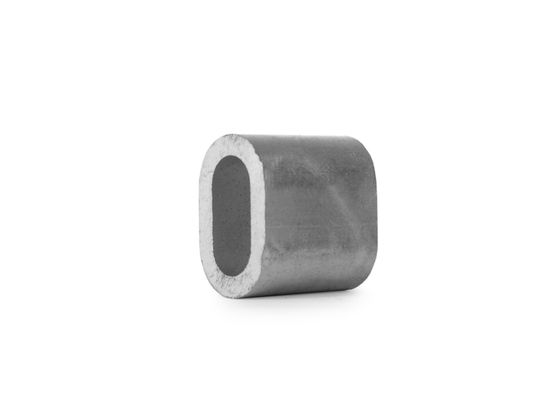

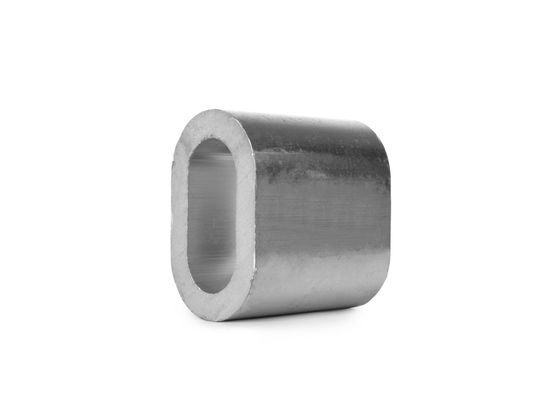

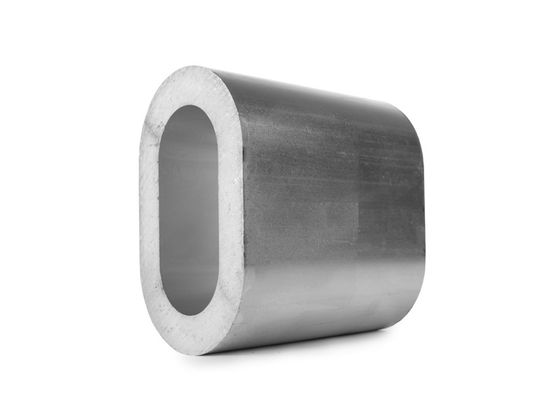

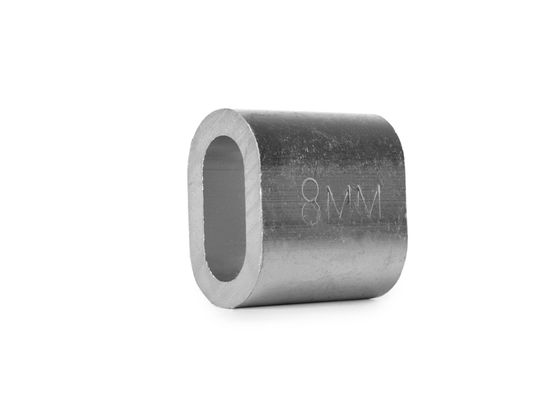

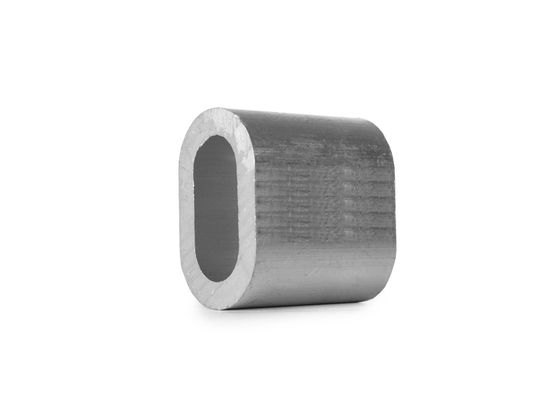

Алюминиевая втулка (гильза) предназначена для заделки петли на конце стального каната опрессовкой. Гильзу надевают на сложенный петлёй канат, укладывают заготовку между матрицами пресса и обжимают до круглого сечения. Мягкий металл заполняет промежутки между прядями и образует с канатом неразъёмное соединение.

Соединение одноразовое. При ошибке в размере петлю отрезают вместе с гильзой.

Способы заделки конца троса

Заплёт даёт такое же соединение, но на одну петлю уходит полчаса. Опрессовка занимает минуту. Грузозахватные приспособления на зажимах не собирают: для зажимов нормируют момент затяжки и их число, и в грузоподъёмной оснастке этот способ не применяется.

Диаметр каната и поправки к нему

Ряд рассчитан на трос от 4 до 60 мм, то есть на всю канатную группу каталога. Номинал в названии позиции совпадает с номинальным диаметром троса, под который гильза рассчитана.

К номиналу применяют поправки. Два троса с одинаковыми «десятью миллиметрами» заполняют отверстие по-разному, и обжим получается разным.

• Конструкция. Число прядей и проволок задаёт коэффициент заполнения сечения.
• Сердечник. Органический сминается под давлением, стальной сохраняет форму.
• Покрытие. Оцинкованный канат толще светлого при одном номинале.
• Фактический диаметр. Изношенный канат тоньше паспортного, новый нередко толще.

Диаметр определяют измерением, а не по паспорту. Измеряют штангенциркулем по описанным окружностям, в двух местах и под прямым углом друг к другу.

Ошибка в размере: малая и большая гильза

Промах опасен в обе стороны, но проявляется по-разному.

Малый размер заметен сразу: гильза не проходит на две ветви троса, и сборщик переходит к следующему номиналу. Большой размер остаётся незамеченным. Обжим формально выполнен, сечение круглое, снаружи дефектов нет, но под нагрузкой петля ползёт, потому что металла не хватило на заполнение пустот.

Коуш внутри петли

Петля, надетая прямо на крюк или на палец скобы, перетирается изнутри. Коуш представляет собой стальной желоб по форме петли: он принимает износ на себя и сохраняет радиус изгиба каната.

Гильзу обжимают уже с установленным коушем, вставить его после опрессовки невозможно. Без коуша петлю допускается оставлять там, где она не трётся и не перегибается через острую кромку.

Расход гильз на строп

Расход считают по петлям: одна заделанная петля требует одной гильзы.

• Одноветвевой строп с двумя петлями: две гильзы.
• Четырёхветвевой строп («паук»): восемь.
• Запас на настройку пресса: первые обжимы на новом типоразмере уходят в брак.

Мелкие номиналы заказывают коробками с запасом. Тяжёлые, от сорока миллиметров и выше, заказывают поштучно под конкретную сборку.

Что уточнить при заказе

Диаметр каната по паспорту и по замеру, конструкцию и тип сердечника, наличие цинка, число петель в заказе.
