Безопасность выполнения монтажных и подъемных операций на промышленных площадках напрямую зависит от фактического ресурса такелажного оборудования. Периодическая браковка строп выступает обязательным контрольным процессом. Она позволяет заблаговременно обнаружить скрытые дефекты, усталость металла и механический износ. Своевременное снятие дефектных чалок исключает внезапное падение тяжелых грузов, защищая стропальщиков и крановые механизмы. В Республике Казахстан регламент оценки грузозахватных средств опирается на положения норматива ГОСТ 25573-82, отраслевой регламент ПОТ РМ-007-98 и стандарты по дисциплине охрана труда.
В этой статье специалисты официального дилера TOR Industries систематизировали действующие нормы браковки стропов основных разновидностей: многопроволочных стальных тросов, звеньевых цепей 8-го и 10-го классов, а также гибких полимерных лент и круглопрядных чалок. Мы детально проанализируем параметры выбраковки и сроки ревизий. Также разберем заполнение документации по СГП и порядок утилизации списанного такелажа.
Стропы цепные одноветвевые
Весь раздел →
Строп цепной TOR 1СЦ г/п 31,5 т 10,0 м
Строп цепной TOR 1СЦ г/п 3,15 т 8,0 м
Строп цепной TOR 1СЦ г/п 12,5 т 6,0 м
Осмотр и браковка стропов: регламент и периодичность инженерного контроля
На производственных объектах Казахстана осмотр и браковка стропов проводятся по многоуровневой схеме текущего и периодического контроля:
- Предсменный контроль стропальщиками: рабочие визуально осматривают тело чалки перед каждым заступлением на смену. Они инспектируют состояние крюков, работу предохранительных замков, целостность силовой петли и наличие заводской маркировки.
- Плановый периодический осмотр: ответственный инженер по надзору скрупулезно проверяет рабочее состояние стропов каждые 10 дней постоянной эксплуатации. Если грузозахватные приспособления задействуются нерегулярно, их инструментальную проверку осуществляют перед каждой выдачей на участок.
- Входной аудит поступившей оснастки: при получении новой партии на складе предприятия специалисты сверяют паспорта качества и сертификационные документы завода-изготовителя.
Если в процессе обследования выявлены неустранимые дефекты, строп подлежит браковке. Эксплуатировать поврежденную оснастку категорически воспрещено. Любая эксплуатация стропов со следующими дефектами создает прямую угрозу аварии и категорически запрещается правилами промышленной безопасности.
Нормы браковки стальных канатов и тросовых стропов: дефекты и поверхностный износ
Стандартный канатный строп (модификации 1СК, 2СК, 4СК, СКК, СКП) собирается из стального троса крестовой или односторонней свивки. Инженерные нормы браковки канатных ветвей базируются на точном подсчете лопнувших наружных проволочек. Также замеряются остаточный диаметр троса, степень коррозии и остаточные пластические деформации.
Специалист определяет расчетный шаг свивки и пересчитывает число лопнувших жил. Для троса крестового плетения критической границей признается фиксация свыше 6 оборванных проволочек на интервале в 3 диаметра троса. На базе в 6 диаметров каната разрешено не более 12 дефектов. Для стальных канатов с односторонним плетением требования строже ровно вдвое. Особое внимание дефектоскопист уделяет зоне концевых соединений: обнаружение даже единичных обрывов наружных проволок в районе стропа в месте заделки краев около коуша требует обязательного списания ветви из-за пиковых напряжений.
Вторым критическим фактором выступает фактический диаметр троса стальных канатов. При снижении внешнего калибра на 7% и выше от номинала ветвь бракуют. При этом отсутствие разорванных проволок значения не имеет. Если коррозия либо истирание привели к уменьшению площади поперечного сечения (когда износ наружных проволок троса составил 40% и более), стальной канатный строп подлежит немедленной утилизации.
При накоплении нескольких факторов допустимый лимит видимых обрывов наружных проволок уменьшается. При 20% поверхностном износе проволок норматив допустимых разрывов снижают на одну пятую часть, а при 30% истирании — сокращают ровно наполовину. Выдавливание металлического сердечника, заломы, перекрутки и корзинообразные деформации делают использование стальных строп невозможным.
Стропы цепные универсальные
Весь раздел →
Строп цепной TOR УСЦ г/п 6,3 т 5,0 м
Строп цепной TOR УСЦ г/п 6,3 т 8,0 м
Строп цепной TOR УСЦ г/п 2,2 т 9,0 м
Подобрать оборудование под вашу задачу
Нормы браковки цепных стропов: деформация звеньев и остаточное удлинение

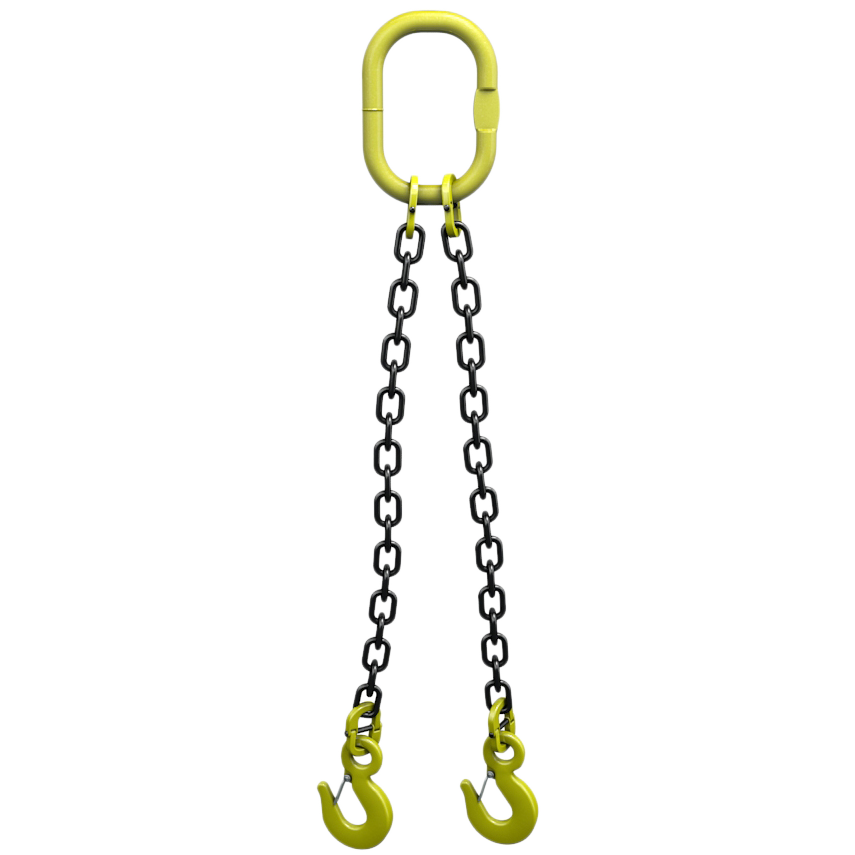

Высокопрочные легированные цепные стропы (1СЦ, 2СЦ, 4СЦ) долговечны, но подвержены усталостному растяжению при пиковых нагрузках. Такелажный цепной строп подлежит браковке при выявлении следующих критических признаков:
- Пластическая вытяжка ветвей: такелажная чалка бракуется при удлинении гибкой ветви свыше 5% от проектного размера. Кроме того, изделие подлежит браковке при удлинении звена, если вытяжка превысила 3% относительно начального шага цепи.
- Истирание прутка звеньев: поводом к браковке при удлинении звена цепи либо от механического износа становится истончение металла, когда стальной пруток звена цепи уменьшился более чем на 10% относительно проектного калибра.
- Трещины и пластические деформации: появление сколов, погнутости звеньев, надрывов или трещин на теле крюка и соединителях типа «бабочка» влечет списание ветви.
- Разность длин в многоветвевых стропах: когда задействованы многоветвевые стропы, разница линейной длины между отдельными ветвями стропа не должна превосходить 15 миллиметров на каждые три метра длины. Иначе поднимаемый груз опасно перекосится, вызвав критическую перегрузку одной из ветвей.
Главным плюсом цепной оснастки выступает высокая ремонтопригодность. Поврежденное звено можно заменить исправной заводской деталью. После этого отремонтированная ветвь проходит статические испытания под полуторной нагрузкой.
Осмотр синтетических текстильных стропов на полимерной основе: порезы, швы и агрессивная химия
Эластичные текстильные стропы (ленточные СТП и круглопрядные СТПК) применяются при перемещении окрашенных и деликатных грузов. При этом правила дефектовки стальных канатов и текстильных стропов на полимерной основе имеют принципиальные различия из-за характеристик синтетического волокна.
При визуальном и инструментальном обследовании инспектор оценивает следующие критерии:
Порезы и сквозные механические повреждения: если на полиэстеровом теле образуются локальные разрывы либо сквозные отверстия (в случаях, когда отверстие диаметром более 10 мм или длина прорези длиной более 10 миллиметров), инспектор сопоставляет их с шириной чалки. Оснастку отбраковывают, если общий масштаб разрушений превышает 10% ширины ленты или длины стропа.
Целостность силовой прошивки петель: критической признается ситуация с разрывом трех и более строчек несущего шва (деструкция трех и более строчек шва). Чалка подлежит немедленной утилизации, если обнаружен порыв силовой сшивки лент у петли на отрезке в крайнем шве или на двух смежных внутренних линиях прошивки протяженностью от 100 мм.
Расслоение текстильного полотна: при выявлении дефекта, когда на полотне имеются местные расслоения лент стропа, замеряют линейную протяженность зоны отслоения. Категорически запрещено использовать оснастку, если обнаружено расхождение лент стропа в месте заделки краевых швов на отрезке от полуметра по внешнему краю (в одном из крайних швов). Также повреждения лент стропа в месте прошивки ведут к списанию при их наличии на двух и более внутренних швах при промежуточном расстоянии между ними менее 10 миллиметров. Дополнительно браковочным фактором служит отслоение края ленты либо сшивки лент на дистанции свыше 200 мм (данное правило обязательно для всего полотна, кроме мест заделки краев возле огона петли).
Стропы
Весь раздел →
Ремень стяжной TOR 1,5/3,0 т 3,0 м 35 мм
Ремень стяжной TOR 1,5/3,0 т 4,0 м 35 мм
Ремень стяжной TOR 1,5/3,0 т 5,0 м 35 мм
Поверхностный износ и химические факторы: когда поверхностные обрывы нитей ленты охватывают участок, габариты которых превышает 10% от рабочей площади длины ленты ветви стропа, изделие списывают. Попадание брызг расплавленного металла, открытого пламени или едких химикатов (концентрированные щёлочи, кислоты, органический растворитель) разрушает синтетическую нить. В процедуре браковки круглопрядных стропов ключевым дефектом является нарушение целостности защитного чехла с оголением полиэстеровых волокон сердечника.
Нормы выбраковки грузоподъемных строп: сводная таблица параметров
Техническая служба официального дилера TOR Industries систематизировала действующие нормы выбраковки в компактную инженерную таблицу:
| Тип грузозахватного средства | Контролируемые конструктивные узлы | Браковочные критерии списания | Возможность восстановления |
|---|---|---|---|
| Стальной канатный строп | Тело проволочного каната, обжимные гильзы, коуши | Более 6 лопнувших жил на 3d; уменьшение диаметра на 7%+; истирание проволок от 40%; заломы | Не ремонтируется (утилизация) |
| Цепной строп (класс Т8 / Т10) | Сварные звенья цепи, соединители, крюки | Удлинение звена от 3%; вытяжка ветви от 5%; износ прутка от 10%; микротрещины | Ремонтопригоден (замена звеньев с испытаниями) |
| Текстильный ленточный строп | Синтетическая лента, ниточные швы, петли | Порезы более 10% ширины; обрыв трех строчек прошивки; химические ожоги | Ремонт строго запрещен |
| Круглопрядный текстильный строп | Защитный чехол, сердечник из полиэстера | Порыв чехла с выходом волокон; спекание или ломкость нитей | Восстановление прядей запрещено |
Требования к маркировочной бирке и журнал учета СГП
В полном соответствии с утвержденным нормам и правилам безопасности, каждое чалочное изделие оснащается металлической или полимерной биркой. Использовать стропы с утраченной или нечитаемой биркой строго запрещено. Такой такелаж немедленно изымается из работы.
На заводской бирке отображаются следующие технические данные:
- Товарный знак завода-изготовителя;
- Индивидуальный номер изделия;
- Номинальная грузоподъемность при базовых схемах строповки;
- Дата успешно пройденных испытаний (месяц и год);
- Для синтетических лент — тип волокна (PES, PP, PA) и общая длина.
Результаты регулярных ревизий каждого вида стропов ответственный специалист вносит в журнал учета СГП и производственной тары.
Стропы канатные одноветвевые
Весь раздел →
Строп канатный TOR 1СК г/п 1,6 т 4,0 м
Строп канатный TOR 1СК г/п 1,0 т 7,0 м
Строп канатный TOR 1СК г/п 0,8 т 6,0 м
Порядок списания, оформление акта браковки и утилизация
Если в ходе проверки подтверждается, что оснастка не соответствует установленным нормам браковки, процедура вывода из работы включает следующие этапы:
- Фиксация дефектов: инженер регистрирует конкретные повреждения ветвей разных стропов (истирание проволок, растяжение цепи или трещины крюка).
- Составление акта: комиссия оформляет официальный акт списания, фиксируя инвентарные номера приспособлений и причины выбраковки.
- Уничтожение оснастки: чтобы предотвратить повторное использование списанного такелажа, канаты и ленты разрезают на отрезки до 50 см, цепные звенья перерезают инструментом, а маркировочные бирки уничтожают.
Практические советы по безаварийному применению и закупка оснастки
Чтобы обеспечить максимальный срок надежной службы чалочного инвентаря, рекомендуем соблюдать следующие правила:
- При подъеме грузов с острыми металлическими гранями обязательно используйте защитные полиуретановые чехлы или накладки.
- Не завязывайте синтетические ленты в узлы и следите за отсутствием перекручивания канатных и цепных ветвей.
- Храните такелаж в сухих закрытых помещениях в подвешенном виде на настенных кронштейнах.
- Для горячих цехов металлургических производств применяйте исключительно термостойкие цепные ветви с учетом температурных коэффициентов.
Если на вашем объекте подошел срок обновления такелажного парка или замены отбракованных изделий, обратитесь к инженерам официального дилера TOR Industries в Казахстане. Эксперты авторизованного поставщика помогут подобрать сертифицированные канатные, цепные и текстильные стропы с полным комплектом паспортов и заводской гарантией.
Часто задаваемые вопросы (FAQ)
По какому числу лопнувших проволок бракуют стальные чалки?
Предельные нормативы определяются типом свивки троса. Для крестовых канатов списание производится при обнаружении более 6 лопнувших проволочек на базе 3d либо свыше 12 обрывов на участке 6d. При односторонней свивке нормы строже на 50%. Разрывы около опрессовочной втулки влекут немедленный вывод чалки из работы.
Когда стальной канат отбраковывают из-за потери диаметра?
Такелажная чалка бракуется при истончении стального троса на 7% и более относительно номинального калибра. Кроме того, пороговым признаком служит уменьшение сечения внешних проволочек на 40% из-за коррозионных раковин или абразива.
С какой регулярностью выполняется производственный осмотр стропов?
Стропальщики осматривают грузоподъемные приспособления перед началом каждой смены. Назначенный приказом инженер проводит плановую инструментальную проверку рабочих чалок каждые 10 дней, а редко задействованную оснастку обследует непосредственно перед выдачей на рабочий участок.
Разрешена ли работа стропом при повреждении маркировочной бирки?
Применение грузозахватных средств с отсутствующей, деформированной или стертой биркой категорически запрещено. Такую оснастку незамедлительно изымают из работы до проведения повторных статических испытаний либо списывают в утиль.
Подлежат ли текстильные ленты восстановлению и сшивке?
Любой ремонт несущей ленты и силовой сшивки текстильных стропов категорически запрещен правилами безопасности. Поврежденная синтетическая оснастка подлежит исключительно механическому уничтожению.
