При выполнении такелажных, строительных и монтажных операций регулярно возникает задача поднять тяжелый груз с ограниченным тяговым усилием. Полиспаст – это грузоподъёмное устройство, состоящее из системы подвижных и неподвижных блоков, огибаемых гибким тяговым органом (стальной канат, трос, грузовая цепь или веревка). Назначение и устройство полиспаста базируются на распределении тяжести на несколько канатных ветвей.
В инженерной практике блочные полиспасты применяются повсеместно: от стреловых кранов до монтажной лебедки, систем натяжения тросов и комплектов для проведения спасательных работ. Грамотный расчет кратности полиспаста, учет потерь на трение в подшипниках и правильный подбор диаметров роликов определяют общую надежность узла и ресурс троса.
Что такое полиспаст: назначение и устройство грузоподъемной системы

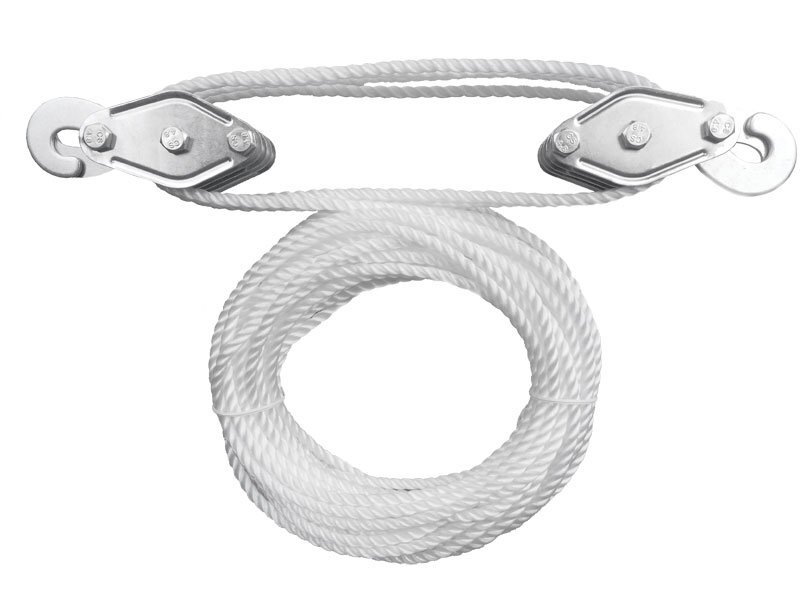

Слово «полиспаст» происходит от греческого polyspastos («натягиваемый многими канатами»). Конструктивно классическое устройство полиспаста представляет собой комбинацию из двух и более блоков, объединенных в группы и связанных гибкой связью. В системе выделяются две основные группы роликов:
Блоки
Весь раздел →
Блок монтажный однорольный с ушком TOR 2 т с откидной щекой (K)
Блок монтажный трехрольный с ушком HQLK 3-50 К3 50т
Блок монтажный двухрольный с ушком TOR 1 т
- Неподвижная обойма: закрепляется на несущей балке, перекрытии или стреле крана. Она сохраняет свое положение в пространстве, когда выполняется подъем и перемещение тяжелых конструкций.
- Подвижная обойма: подвешивается на канатных линиях и оснащается крюком. Этот подвижной блок движется вместе с грузом в процессе работы.
Гибким элементом в механизмах служит стальной канат, прочный трос, грузовая цепь либо полиамидная веревка (в ручных устройствах и спасательном снаряжении). Коренной конец каната либо фиксируется на несущей конструкции, либо наматывается на барабан лебедки.
| Элемент конструкции | Функциональное назначение | Материалы и исполнение |
|---|---|---|
| Неподвижный блок | Изменение траектории каната без изменения тягового значения | Конструкционная сталь, чугун, закрытые шарикоподшипники |
| Подвижной блок | Деление массы на параллельные канатные линии | Стальное или легкосплавное литье с профильным ручьем под трос |
| Обойма (щеки) | Защита каната от схода и объединение роликов в единый узел | Листовая высокопрочная сталь |
| Тяговый орган | Передача тяги от привода к перемещаемому объекту | Грузовой канат по ГОСТ/DIN, синтетическая веревка, цепь |
| Опорно-подвесные элементы | Точки крепления полиспаста к грузу и опорным балкам | Кованый крюк с предохранителем, вертлюг, карабин, такелажная скоба |
Устройство и принцип работы полиспаста: неподвижный и подвижной блок
Классическое устройство и принцип работы базируются на законе сохранения энергии: выигрыш в силе сопровождается пропорциональным проигрышем в расстоянии. Чтобы поднять груз на высоту $h$, тяговый привод выбирает длину каната $L = n \cdot h$, где $n$ — коэффициент запасовки. При этом перемещение груза происходит медленнее скорости намотки троса на барабан.
В механизмах используются ролики с различной кинематикой:
- Неподвижный блок: ось зафиксирована на стационарной опоре. Такие ролики служат лишь для изменения направления движения тяговой ветви и выигрыша в усилии не дают. Нагрузка на ось равна сумме натяжений входящей и выходящей линий.
- Подвижной блок: ось перемещается в пространстве вместе с объектом. При огибании подвижного ролика масса делится поровну между двумя ветвями, поэтому подвижные блоки выигрыш в усилии дают ровно в 2 раза на каждый ролик (без учета трения).
При подъёме тяжестей комбинированная система подвижных и неподвижных блоков распределяет общий груз между всеми несущими линиями. В результате усилие на сбегающем конце, который выбирает барабан лебедки или монтажный зажим, существенно снижается.
Подобрать оборудование под вашу задачу
Классификация систем: силовой и скоростные полиспасты
По характеру передачи нагрузок блочные устройства делятся на два типа:
1. Силовой механизм
Наиболее востребованная схема в строительной технике, тяговых лебедках и такелаже. Силовой расчет показывает, что подача тяги к сбегающему концу каната обеспечивает безопасный подъем груза большой массы маломощным приводом.
2. Скоростные полиспасты
В скоростных системах ведущее воздействие от гидроцилиндра передается на подвижную группу роликов, а полезный груз крепится к сбегающему концу каната. В этом случае возникает проигрыш в тяге, но достигается пропорциональное увеличение скорости. Скоростные полиспасты монтируются в лифтах, стрелах телескопических кранов и гидроподъемниках (подъемник мачтового типа).
Схема полиспаста: простые, сложные и сдвоенные полиспасты
По конфигурации запасовки и расположению подвижных и неподвижных элементов различают следующие схемы:
Блоки
Весь раздел →
Блок монтажный трехрольный с ушком TOR 3,2 т
Блок монтажный трехрольный с ушком TOR 5 т
Блок монтажный трехрольный с ушком TOR 10 т
- Простые полиспасты: состоят из единой ветви каната, огибающей все ролики. Простые полиспасты подразделяются на четные и нечетные в зависимости от того, на какой обойме закреплен коренной конец. Выигрыш равен количеству несущих ветвей каната, поддерживающих подвижный блок и груз.
- Сложные полиспасты: представляют собой комбинацию, где один блок воздействует на тяговый канат второго. Итоговый результат формируется перемножением: перемножаются усилия каждого из простых полиспастов ($K = k_1 \cdot k_2$). Это позволяет развивать колоссальное тяговое воздействие при компактных габаритах сложного полиспаста.
- Сдвоенные полиспастные системы: включают две симметричные ветви одного каната, сходящиеся к уравнительному ролику. Сдвоенные конструкции применяются в мостовых и башенных кранах. Они исключают боковой перекос крюка и симметрично нагружают барабан подъемного механизма.
Для мобильных задач разработаны специальные схемы: например, полиспаст Мунтера, применяемый на речных и морских судах, а также альпинистами при спасательных операциях.
Кратность полиспаста: тяговое усилие, грузоподъемный расчет и выигрыш в силе
В реальных условиях идеальный расчетный эффект снижают механические потери на трение в подшипниках и жесткость каната. Фактическая величина тягового усилия в сбегающей ветви $S_{max}$ рассчитывается по формуле:
$$S_{max} = \frac{Q}{n \cdot \eta_{сист}}$$
где $Q$ обозначает массу для подъема груза с учетом крюка, параметр $n$ выражает кратность полиспаста, а величина $\eta_{сист}$ представляет собой совокупный коэффициент полезного действия.
КПД отдельного ролика зависит от опор вращения:
- Блоки на подшипниках качения (шарикоподшипники): $\eta \approx 0{,}98 - 0{,}985$;
- Блоки на подшипниках скольжения (бронзовые втулки): $\eta \approx 0{,}95 - 0{,}96$.
КПД всей системы для $n$ ветвей рассчитывается выражением:
$$\eta_{сист} = \frac{1 - \eta^n}{n \cdot (1 - \eta)}$$
| Параметр запасовки ($n$) | Теоретический коэффициент | КПД на подшипниках качения ($\eta=0{,}98$) | КПД на бронзовых втулках ($\eta=0{,}95$) | Фактический силовой выигрыш ($\eta=0{,}98$) |
|---|---|---|---|---|
| 2 (1 подвижный ролик) | 2,00 | 0,990 | 0,975 | 1,98 |
| 3 (1 подв. + 1 неподв.) | 3,00 | 0,980 | 0,951 | 2,94 |
| 4 (2 подв. + 2 неподв.) | 4,00 | 0,971 | 0,928 | 3,88 |
| 6 (3 подв. + 3 неподв.) | 6,00 | 0,952 | 0,883 | 5,71 |
| 8 (4 подв. + 4 неподв.) | 8,00 | 0,933 | 0,841 | 7,46 |
Как показывает расчетная таблица и кинематический рисунок запасовки, каждая отдельная ветвь каната испытывает собственное натяжение, а сила трения на каждом блоке снижает общий КПД. Поэтому число роликов выше 6–8 в простых схемах с втулками скольжения не дает ощутимого выигрыша в усилиях.
Блоки
Весь раздел →
Блок монтажный четырехрольный с ушком TOR 10 т
Блок монтажный трехрольный с ушком TOR 20 т
Блок монтажный четырехрольный с ушком TOR 20 т
Монтаж блоков в полиспасте: работа канатов и распределение нагрузок в полиспастах
В любом нагруженном полиспасте критическую роль играют точки крепления и надежное анкерное крепление к несущим конструкциям. На неподвижный блок действует суммарная нагрузка от натяжения входящей и сбегающей ветвей. Если трос идет под углом к лебедке, результирующая сила на анкер превышает поднимаемый груз.
На подвижной обойме нагрузка распределяется равномерно. Для исключения перекосов и трения каната о щеки ось блока должна ориентироваться строго по вектору результирующей силы.
Блоки полиспаста в кранах, лебедках и спасательных операциях: правила запасовки
Практическое применение блочных полиспастных систем охватывает различные отрасли:
- Грузоподъемный кран: на стреловых и мостовых кранах блоки полиспаста обеспечивают плавный подъем и регулируют вылет стрелы. Кран оборудуется канатом требуемой гибкости, а барабан рассчитывается под заданную канатоемкость.
- Такелаж и монтаж оборудования: специализированный такелажный блок с откидной щекой позволяет быстро завести канат и безопасно такелажить тяжелые агрегаты в стесненных условиях.
- Промышленный альпинизм, спасательные работы и переправа: при эвакуации людей и натяжении перил используется система из легких роликов, веревок и зажимов. Навесная переправа через препятствие требует точного расчета натяжения веревки, чтобы переместить груз без риска обрыва.
- Судостроение: на морских судах обводные ролики и полиспастные механизмы обеспечивают спуск шлюпок и натяжение стоячего такелажа.
Типичные ошибки при сборке и подборе оборудования для полиспастов
При монтаже и эксплуатации полиспастов недопустимы следующие нарушения:
- Скручивание канатных ветвей: отсутствие вертлюга в крюковой подвеске приводит к закручиванию ветвей, из-за чего возрастает сила трения и канат повреждается.
- Несоответствие диаметров блока и каната ($D/d$): если диаметр ручья ролика мал для каната, возникают изгибные напряжения, вызывающие быстрый обрыв проволок.
- Ненадежная концевая заделка: свободный конец каната необходимо прочно закреплять клиновыми зажимами или опрессовкой втулкой.
- Неучет фактического КПД: выбор лебедки без запаса на потери на трение приводит к перегрузке электродвигателя.
Часто задаваемые вопросы (FAQ)
В чем главное отличие полиспаста от лебедки?
Лебедка является источником механической силы (приводом с барабаном), а полиспаст – это механизм трансформации нагрузки. Полиспастная запасовка подключается к лебедке для многократного увеличения ее фактической грузоподъемности.
Какой максимальный силовой выигрыш дает блочная система?
В простых схемах рациональный коэффициент составляет 4–8 крат. Для получения коэффициента в 12–24 раза собирают сложный полиспаст из нескольких ступеней.
Как предотвратить сход каната с ролика при боковом отклонении?
Угол отклонения каната от плоскости ручья ролика не должен превышать $1{,}5^\circ-2^\circ$. Для компенсации пространственных перекосов применяются блоки с вертлюгом.
