Надежная работа складской техники напрямую зависит от состояния ходовой части. Ручные гидравлические тележки ежедневно перевозят тонны грузов, а основная механическая нагрузка ложится на колеса для рохли и подвилочные ролики. От правильного подбора ходовых элементов зависят плавность хода, маневренность оборудования, усилие оператора при старте и сохранение целостности напольного покрытия.
Ошибки при покупке комплектующих приводят к быстрому разрушению полимерного пола, повышенной усталости персонала и ускоренному выходу из строя гидравлического узла. В этом руководстве подробно рассмотрена конструкция колесных узлов, стандартные типоразмеры, материалы контактного слоя, а также приведена пошаговая инструкция по замене деталей на тележках с гарантией долговечной службы.
Колеса с подшипником резиновые
Весь раздел →
Колесо резиновое 180х50 мм с подшипником для тележек гидравлических BF/BF-III/DF-III/RHP/AC/DF/CW2
Колесо резиновое 200х50 мм с подшипником для тележек гидравлических BF/WB/RHP/BFS
Колесо резиновое 160х50 мм с подшипником для тележек гидравлических JC/DF-III/DB/BFC
Конструкция ходовой части: рулевые колеса и подвилочные ролики для рохли
Ходовая система стандартной тележки разделена на два функциональных узла: управляющий (ведущий) блок и опорные элементы вил. Каждый узел решает свои инженерные задачи и работает в специфических условиях нагрузки.
- Рулевые колеса: монтируются на поворотный узел под гидравлическим гидроузлом. Они принимают на себя управляющее усилие рукояти и около 30–40% массы перевозимого поддона. Обычно устанавливаются парой диаметром 160–200 мм с шириной ступицы 50 мм.
- Подвильные ролики (подвилочные ролики): располагаются на концах вил внутри грузовых кареток. Они воспринимают до 70% статической и динамической нагрузки при подъеме паллета. Ролики имеют меньший диаметр (60–85 мм) и увеличенную ширину (60–100 мм), что обеспечивает равномерное распределение давления на опорную плоскость.
Для тяжелых условий работы на тележках применяется одинарный ролик (single) или тандемный блок (tandem — сдвоенные ролики на балансирной кулисе). Сдвоенная конструкция снижает точечную нагрузку на ось, облегчает преодоление порогов, стыков плитки и снижает общий износ узлов ходовой части.
Колеса без подшипника резиновые
Весь раздел →
Колесо резиновое 180х50 мм без подшипника для тележек гидравлических BF/BF-III/DF-III/RHP/AC/DF/CW2
Колесо резиновое 160х50 мм без подшипника для тележек гидравлических JC/DF-III/DB/BFC
Колесо резиновое 200х50 мм без подшипника для тележек гидравлических BF/WB/RHP
Материалы контактного слоя: полиуретановый, нейлоновый и резиновый обод
Долговечность колесных опор определяется материалом, из которого изготовлен внешний контактный слой и центральный обод (сердечник). Сердечник обычно отливают из чугуна, легированной стали или цельного полиамида, а на него наносится рабочий слой.
| Материал шинки | Твердость (Shore A / D) | Грузоподъемность | Сопротивление качению | Шум при движении | Рекомендуемые покрытия |
|---|---|---|---|---|---|
| Полиуретан (полиуретановый слой) | 92–95 Shore A | Высокая (до 1000 кг на колесо) | Низкое | Минимальный (тихий ход) | Наливной пол, обеспыленный бетон, керамогранит |
| Нейлон / полиамид | 75–80 Shore D | Максимальная (до 1200 кг на колесо) | Крайне низкое (легкий накат) | Повышенный на жестком полу | Гладкий ровный бетон, кафель, полимерные полы |
| Резина (литая черная/серая) | 70–85 Shore A | Средняя (до 600 кг на колесо) | Среднее | Бесшумный ход | Асфальт, неровный бетон, металл с рифлением |
Полиуретановые колеса и ролики
Полиуретановый контактный слой на чугунном или стальном сердечнике — самый востребованный стандарт для современных логистических комплексов. Высококачественный полиуретан обладает превосходной стойкостью к истиранию, не оставляет следов торможения на полимерных полах и эффективно гасит вибрации. Это оптимальное решение для работы в торговых залах, распределительных центрах и на чистых складах категории A и B+.
Нейлоновые и полиамидные ролики
Цельнолитые изделия из нейлона (технический полиамид PA-6) отличаются максимальной жесткостью и прочностью. Белый нейлоновый ролик гарантирует минимальное сопротивление качению даже при максимальной загрузке рохли в 2500–3000 кг. Главное достоинство материала — химическая устойчивость к маслам, растворителям, солям, нефтепродуктам и растворам кислот. Изготовление колес из полиамида востребовано там, где присутствует агрессивный контакт со средой: пищевой сектор, химическая и фармацевтическая промышленность, рыбные цеха и холодильные терминалы с регулярной санобработкой паром.
Резиновая ошиновка
Эластичная цельнолитая резина на чугунной или алюминиевой ступице обеспечивает мягкий ход и амортизацию ударов. Если склад имеет дефекты пола, пороги, открытые уличные рампы или грубый неровный асфальт, резиновые колеса защитят раму тележки от разрушительных вибрационных нагрузок.
Подобрать оборудование под вашу задачу
Подвилочные ролики и рулевые колеса с подшипником: типоразмеры для гидравлической тележки
Для безошибочного подбора запасных частей необходимо замерить три параметра старого колеса: внешний диаметр (D), ширину контактного слоя (W) и посадочный диаметр оси (d). Большинство складских тележек мировых брендов, представленных в каталоге официального дилера TOR Industries, используют унифицированные стандарты.
Колеса и ролики
Весь раздел →
Колесо поворотное SC63K 160 мм
Колесо поворотное SCb80K 200 мм с тормозом
Колесо поворотное SCb63K 160 мм с тормозом
| Тип элемента | Стандартные размеры (D × W, мм) | Диаметр оси (d, мм) | Типовой подшипник | Сфера применения |
|---|---|---|---|---|
| Рулевое колесо TOR / стандарт | 180 × 50 / 200 × 50 | 20 мм | 6204-2RS (закрытый) | Поворотный узел ручных рохлей 2.0–3.0 т |
| Рулевое колесо компактное | 160 × 50 | 20 мм | 6204-2RS / 6004-2RS | Низкопрофильные и облегченные тележки |

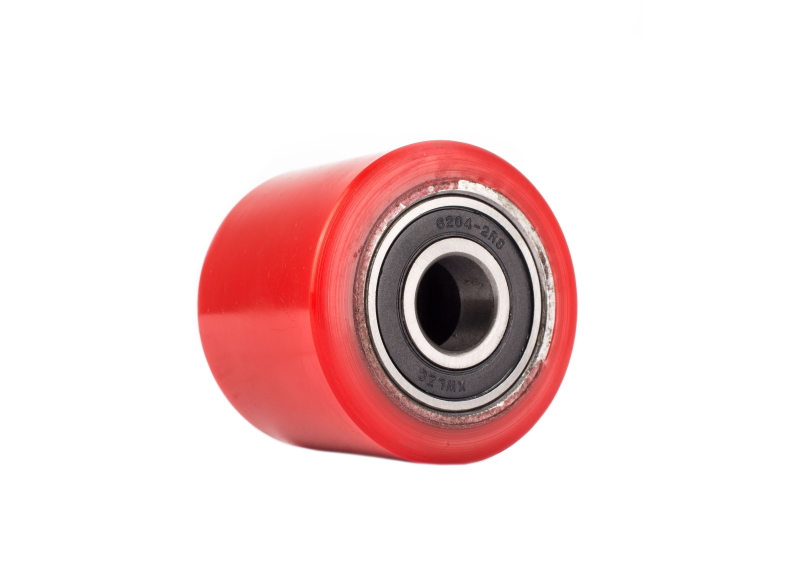

| Подвилочный ролик тандем | 80 × 70 / 80 × 60 | 20 мм | 6204-2RS | Сдвоенная каретка стандартных вил |
| Подвилочный ролик сингл (одинарный) | 80 × 90 / 80 × 100 / 82 × 100 | 20 мм | 6204-2RS / 6004-2RS | Одинарный узел для ровных промышленных полов |
| Низкопрофильный ролик | 50 × 70 / 60 × 70 | 20 мм | 6904-2RS / 6004-2RS | Специальные низкопрофильные рохли под американские паллеты |
Каждое качественное колесо оснащается прецизионным радиальным подшипником с двусторонним контактным резинометаллическим уплотнением (индекс 2RS). Защитные подшипники с консистентной смазкой предотвращают проникновение пыли, влаги и упаковочной ленты во внутренние дорожки качения, продлевая срок службы узла.
Преимущество правильного выбора ходовой части под условия эксплуатации склада
Инвестиции в оригинальные комплектующие и правильный выбор материалов под конкретный тип поверхностей и условий эксплуатации напрямую влияют на экономику складского терминала:
- Снижение физической нагрузки на оператора: колеса с низким сопротивлением качению позволяют сдвигать с места груженую тележку массой 2,5 тонны со значительной легкостью.
- Защита напольных полимерных систем: полиуретановые шинки бережно относятся к финишным поверхностям, исключая появление царапин и темных полос на топпинге и эпоксидных покрытиях.
- Стойкость к температурным перепадам: полиамидные ролики сохраняют жесткость и геометрию в диапазоне от -30°C до +80°C, что критично для морозильных складов.
- Бесперебойная эксплуатация оборудования: снижение простоев складской техники и сохранение заводской геометрии вил тележки.
Качественные ролики для гидравлических тележек, поставляемые через авторизованного поставщика в Казахстане, имеют строгие допуски посадочных мест и гарантируют безаварийную службу при соблюдении регламентов нагрузки.
Пошаговая замена колес и роликов на гидравлической тележке
Замена изношенных опорных элементов не требует сложного станочного оборудования и выполняется слесарным инструментом силами штатного механика.
Инструменты для проведения работ
Для обслуживания ходовой части понадобятся: выколотка диаметром 5 мм, слесарный молоток, плоская отвертка, съемник стопорных колец (при наличии), очиститель карбюратора/обезжириватель, литиевая водостойкая смазка (типа EP-2) и ветошь.
Порядок замены рулевых колес
- Поднимите гидравлический узел рохли и надежно зафиксируйте корпус на деревянных подставках или страховочных упорах.
- Снимите защитную пластиковую или металлическую крышку со ступицы колеса.
- Выколоткой аккуратно выбейте пружинный трубчатый штифт (шплинт), фиксирующий ось рулевого колеса в поворотной вилке, либо снимите пружинное стопорное кольцо.
- Извлеките опорную ось, снимите старое колесо и осмотрите посадочные места в поворотном кронштейне.
- Очистите ось от грязи, нанесите тонкий слой смазки, установите новое колесо с запрессованными подшипниками и зафиксируйте ось новым штифтом.
Порядок замены подвилочных роликов
- Переверните гидравлическую тележку вилами вверх или приподнимите вилы на подставке.
- Найдите пружинные разрезные штифты в щеках балансирной каретки (тандема) или в кончике вилы.
- С помощью выколотки 5 мм и молотка выбейте штифты крепления осей роликов.
- Извлеките оси роликов, снимите изношенные ролики и регулировочные упорные шайбы.
- Промойте ось и внутренние пазы щек каретки от налипшей грязи, пыли и обрывков упаковочной стретч-пленки.
- Установите новые ролики, верните на место дистанционные шайбы, запрессуйте ось и зафиксируйте ее штифтами. Проверьте свободное вращение ролика без люфта и заеданий.
Колеса с подшипником нейлон
Весь раздел →
Колесо нейлоновое 180х50 мм с подшипником для тележек гидравлических BF/BF-III/DF-III/RHP/AC/DF/CW2
Колесо нейлоновое 200х50 мм с подшипником для тележек гидравлических BF/WB/RHP/BFS
Колесо нейлоновое 70х80 мм с подшипником
Причины быстрого износа и рекомендации по эксплуатации
Даже самый надежный складской инвентарь и оборудование преждевременно выходят из строя при нарушении правил обслуживания. Грамотная эксплуатация требует регулярного контроля ходовой части:
- Наматывание ниток и стретч-пленки: полимерная лента попадает в зазор между ступицей и щекой каретки, проникает под пыльник подшипника и блокирует вращение. Заблокированный ролик мгновенно стирается о бетонную плиту до плоского состояния (эффект «лыски»).
- Превышение грузоподъемности: перегруз деформирует шариковые подшипники и вызывает расслоение полиуретанового бандажа от металлического обода.
- Движение по грубым поверхностям: регулярное перемещение тележки с полиамидными роликами по щебню, ямам или асфальту разрушает геометрию колеса. Для улицы применяются модели с резиновой ошиновкой.
- Агрессивная химия и влажность: регулярная мойка тележек водой под давлением вымывает смазку из подшипников. Для мокрых зон требуются закрытые нержавеющие подшипники и ролики из чистого полиамида.
Соблюдение простых рекомендаций по эксплуатации и своевременная очистка осей от намоток продлевает ресурс ходовых узлов в 2–3 раза.
Часто задаваемые вопросы (FAQ)
Вопрос: Какие ролики лучше выбрать для наливного эпоксидного пола?
Ответ: Оптимальны полиуретановые ролики на стальном или чугунном сердечнике. Они имеют минимальный шум при движении, бережно относятся к финишному слою полов и обеспечивают превосходную износостойкость.
Вопрос: Чем отличается одинарный ролик от тандемного блока?
Ответ: Тандемный блок состоит из двух спаренных роликов на качающейся кулисе на каждой виле. Он легче перекатывается через стыки плитки и пороги, уменьшает точечное давление на пол и распределяет вес груза равномернее, чем одинарный узел.
Вопрос: Как продлить срок службы ходовых колес роклей?
Ответ: Еженедельно очищайте оси и ступицы от намотавшейся стретч-пленки, контролируйте соответствие массы груза паспорту тележки и не допускайте ударных съездов с пандусов и ступеней.
Вопрос: Предоставляется ли официальная гарантия на колеса и ролики?
Ответ: На все оригинальные комплектующие из каталога официального дилера TOR Industries в Казахстане распространяется официальная гарантия завода-изготовителя, подтверждающая заводское качество литья и прецизионную сборку подшипниковых узлов.
Подбор и поставка комплектующих для складских тележек
Требуется обновить ходовую часть или подобрать специализированные колеса под нестандартные условия эксплуатации? Обратитесь к инженерам официального дилера TOR Industries в Казахстане. Специалисты помогут выбрать оригинальные рулевые колеса и ролики для всего модельного ряда гидравлических тележек с оперативной доставкой по Алматы, Астане и регионам РК.
