Рациональная организация многоярусного хранения грузов требует точного подбора подъемно-транспортного оборудования. При плотной расстановке стеллажных конструкций ключевым инструментом для вертикальной обработки паллет выступает складской штабелер. Это компактное грузоподъемное приспособление грузоподъемностью от 500 до 2000 кг и более. Оборудование разработано специально для работы в стесненном пространстве. Стандартный вилочный погрузчик часто не проходит здесь по габаритам. Малый радиус разворота и превосходная маневренность делают штабелер незаменимым решением для складирования паллетированных товаров.

Выбирая штабелер для логистического терминала или цеха, необходимо четко понимать, какие бывают штабелеры. Следует учитывать их конструктивные различия и назначение. Грамотный выбор складской техники напрямую определяет общую производительность погрузочно-разгрузочных работ, скорость комплектации заказов и безопасность персонала на площадке.

Штабелеры самоходные

Весь раздел →

Что такое складской штабелер и отличие от складской техники: подъем и перемещение грузов

Штабелер представляет собой узкоспециализированную складскую машину. Ее базовая задача — подъем и перемещение грузов на паллетах с последующей укладкой в стеллажные ярусы. В отличие от стандартной гидравлической тележки (рохли), которая обеспечивает лишь горизонтальное перемещение паллет на высоте 100–200 мм от пола, штабелер оснащается вертикальной грузоподъемной мачтой. Она осуществляет подъем вилочного захвата на высоту от 1,6 до 5,6 и более метров. Жесткая мачта гарантирует устойчивость конструкции при подъеме груза.

Если сравнивать штабелер с тяжелым вилочным погрузчиком, выделяются три ключевых различия:

  • Система стабилизации и уравновешивания: Классический вилочный погрузчик удерживает равновесие за счет массивного чугунного противовеса в задней части рамы. Большинство моделей штабелеров используют опорные консоли с колесными роликами непосредственно под вилами. Это инженерное решение исключает опасное опрокидывание машины при высотном подъеме тяжестей и снижает собственный вес рамы. Для специфических условий выпускаются самоходные штабелеры с противовесом, способные захватывать закрытые поддоны без помех от консолей. В них динамическая стабилизация и уравновешивание обеспечиваются выверенной развесовкой корпуса.
  • Габариты и ширина рабочего прохода (AST): Погрузчику для маневра с паллетом 800×1200 мм требуется широкий проход от 3,5–4,0 метров. Компактный подъемник способен свободно разворачиваться и укладывать грузовой поддон в узких проходах шириной от 2,1 до 2,8 метра.
  • Требования к напольному покрытию: Оборудование проектируется для интенсивной работы исключительно внутри помещений с гладким, твердым бетонным или полимерным полом без уклонов и выбоин. Их ходовые ролики имеют малый диаметр. Погрузчик же благодаря крупным пневматическим или цельнолитым шинам может работать на открытых уличных площадках.

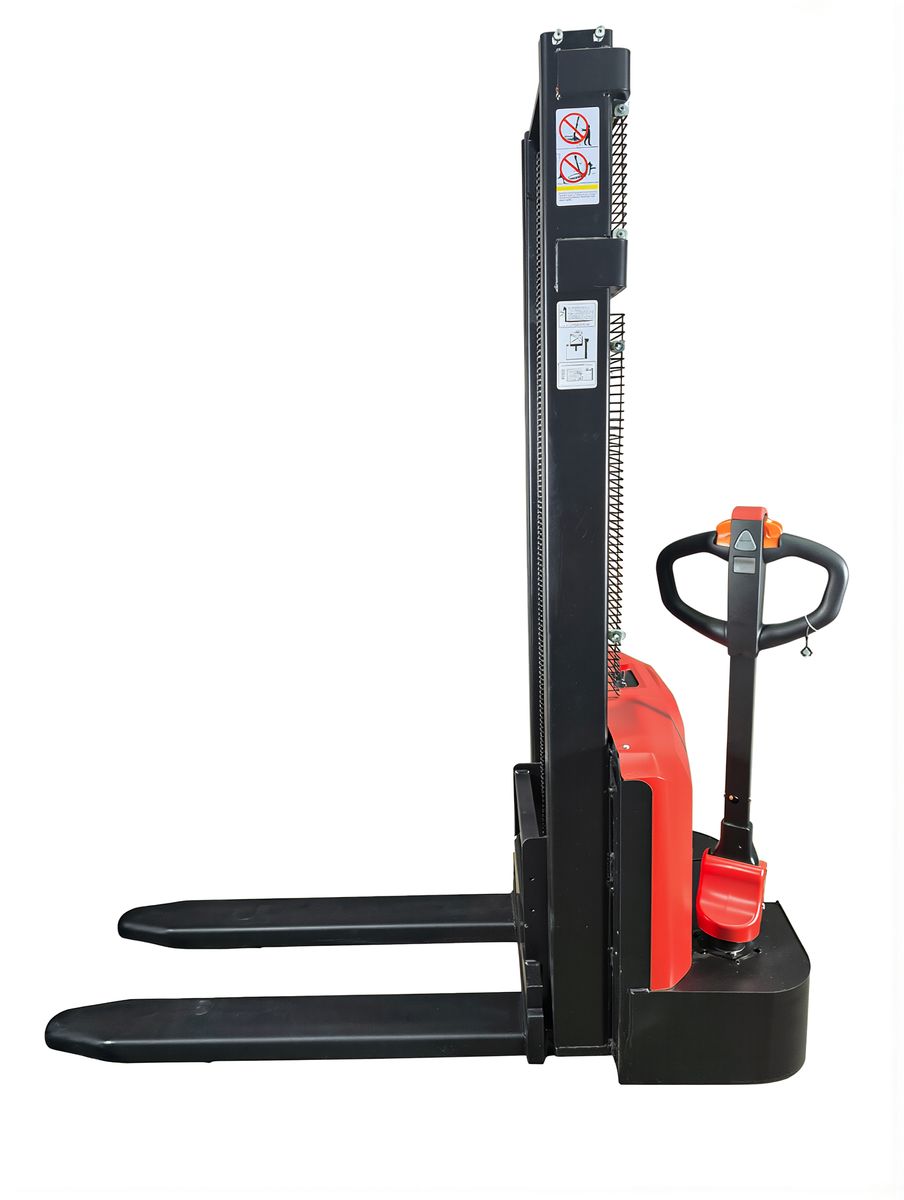

Основные виды штабелеров по типу привода: ручной гидравлический, с электроподъемом и самоходный

Классификация складской техники по типу привода считается базовой. Рассматривая виды штабелеров по типу привода, выделяют три основные группы. Каждая категория рассчитана на определенный грузооборот и условия работы.

Ручной гидравлический штабелер (подъем вил до 1,6–3,0 м)

Ручной гидравлический штабелер — наиболее простое, надежное и энергонезависимое грузоподъемное оборудование. Вся механическая работа выполняется мускульной силой человека. Перемещение машины по полу выполняет оператор вручную путем толкания или тяги за рулевую рукоять. Подъем и опускание вил производятся надежным гидравлическим домкратом с накачкой рычагом или ножной педалью.

Ключевые характеристики ручных штабелеров:

  • Грузоподъемность: стандартные ручные штабелеры рассчитаны на диапазон от 500 до 2000 кг (наиболее востребованы версии на 1000 и 1500 кг).
  • Высота подъема вил: односекционная мачта поднимает вилы на 1,6 м, двухсекционная телескопическая мачта — до 2,5–3,0 м.
  • Собственная масса: ручной штабелер весит в среднем 180–310 кг в зависимости от высоты мачты, что облегчает позиционирование и маневрирование.
  • Эксплуатационные параметры: конструкция ручного штабелера отличается неприхотливостью в обслуживании и долговечностью гидроузла.
  • Сфера применения: на небольших складах, в автосервисах, торговых павильонах и цехах с грузооборотом до 25–40 паллет за рабочую смену.

Штабелеры с электроподъемом (полуэлектрический тип)

Штабелер с электроподъемом (полуэлектрический подъемник) объединяет ручное горизонтальное перемещение и моторизованный подъем и опускание грузов. Подъем вилочного захвата осуществляет мощный электрогидравлический узел. Он запитывается от встроенной аккумуляторной батареи (обычно 12V емкостью 100–120 А·ч).

Сотрудник управляет процессом подъема кнопками на панели, не прикладывая тяжелых физических усилий к гидронасосу. Передвигать полуэлектрический штабелер между стеллажами требуется вручную. Такая компоновка ускоряет погрузочно-разгрузочные операции, облегчает физическую работу оператора и позволяет поднимать грузы массой до 1500–2000 кг на высоту до 3,5 метра на производственных предприятиях и оптовых складах.

Электрический штабелер и самоходный привод: высота подъема вил и грузоподъемность

Самоходные электрические штабелеры оснащены двумя независимыми электродвигателями: тяговым мотором хода и приводом гидронасоса для подъема каретки вил. Питание обеспечивают тяговые аккумуляторные батареи напряжением 24V или 48V. Электрический штабелер самоходного типа выпускается в двух основных модификациях:

  1. Поводковый самоходный штабелер (пешеходный): оператор идет рядом или позади машины. Он контролирует движение, торможение и подъем вил кнопками на эргономичном румпеле. Скорость хода составляет 4,5–5,5 км/ч. Такие машины компактны, маневренны и незаменимы в узких межстеллажных аллеях.
  2. Самоходный штабелер с платформой для оператора: машина оснащается откидной подножкой и защитными поручнями. Оператор передвигается стоя на платформе со скоростью до 8–10 км/ч. Данное исполнение оптимально, когда требуется перевозить грузы на большие расстояния по территории логистического комплекса.

Самоходный штабелер способен обеспечивать грузоподъемность до 1,2–2,0 т, а максимальная высота подъема вил достигает 4,5–5,6 м (в трехсекционном исполнении мачты триплекс). В зависимости от модели складские машины могут оборудовать системами пропорционального гидравлического управления и рекуперативного торможения.

Узкопроходные штабелеры и ричтраки для высотных стеллажных систем

Для складских комплексов с высокими стеллажами высотой от 6 до 12+ метров применяются ричтраки (штабелеры с выдвижной мачтой) и узкопроходные машины с поворотной кареткой вил. В конструкции ричтрака мачта выдвигается вперед за пределы опорных консолей для забора поддона и втягивается обратно в габариты колесной базы для безопасной транспортировки. Высота подъема вил штабелера позволяет обслуживать верхние ярусы сложных стеллажных систем в современных логистических центрах с максимальной скоростью и безопасностью.

Штабелеры самоходные

Весь раздел →

Подобрать оборудование под вашу задачу

Нажимая кнопку, вы соглашаетесь с политикой конфиденциальности.

Сравнительная таблица: технические характеристики штабелеров разных видов

Чтобы наглядно оценить характеристики штабелеров, сопоставим параметры основных видов техники в таблице ниже:

Вид складской техникиГрузоподъемность (т)Высота подъема вил (м)Тип привода (ход / подъем)Интенсивность (паллет / смену)Ширина проезда AST (м)Рекомендуемая сфера применения
Ручной гидравлический штабелер0,5 – 2,01,6 – 3,0Мускульный / Ручная гидравликадо 30–401,9 – 2,2Небольшой склад, автосервис, цех, ровный пол
Штабелер с электроподъемом1,0 – 2,01,6 – 3,5Мускульный / Электрогидравлика40 – 802,1 – 2,4Производственное предприятие, ярусное хранение
Самоходный поводковый электроштабелер1,0 – 1,61,6 – 5,6Электрический / Электрогидравлика80 – 1502,2 – 2,5Торговые сети, оптовые склады, грузовой терминал
Самоходный штабелер с платформой1,2 – 2,02,5 – 5,6Электрический / Электрогидравлика150 – 250+2,5 – 2,9Логистический комплекс, большие складские площади
Ричтрак для узких проходов1,4 – 2,54,5 – 12,5+Электрический / Электрогидравлика200 – 400+2,6 – 3,0Высотные склады класса «A» и «B+», интенсивный оборот

Остаточная грузоподъемность штабелера: почему снижается грузоподъемность с увеличением высоты подъема вил

При подборе подъемного оборудования необходимо учитывать расчет остаточной грузоподъемности. Номинальная грузоподъемность указывает максимальную массу груза, которую машина поднимает на начальную высоту (до 2,5–3,0 м).

С ростом высоты подъема вил общий центр тяжести смещается вверх, а рычаг боковых и продольных сил увеличивается. Чтобы исключить опрокидывание техники и деформацию мачтовых профилей, производитель предусматривает диаграмму снижения допустимой массы груза. Например, если агрегат имеет номинал 1500 кг, на высоте 3,5 м его допустимая нагрузка составляет 1100–1200 кг, на 4,5 м — 800–900 кг, а на предельной высоте 5,6 м безопасный подъем ограничен 500–600 кг. Это правило учитывают при распределении товаров по ярусам стеллажей.

Штабелеры самоходные

Весь раздел →

Чек-лист: как выбрать штабелер под склад и стеллажи

Профессиональный выбор оборудования для склада базируется на сопоставлении эксплуатационных параметров техники и характеристик помещения:

  1. Масса и габариты грузов: учитывайте максимальный вес паллеты и тип поддонов (европоддоны с открытыми снизу проемами или закрытые финские паллеты, требующие подбора модели по типу вил или раздвижных консолей). Закладывайте запас грузоподъемности в 15–20%.
  2. Высота верхнего яруса стеллажей и габариты ворот: рабочая высота подъема вил должна быть на 150–200 мм выше балки верхнего яруса. Проверьте габаритную высоту машины в сложенном состоянии, чтобы мачта проходила в дверные проемы.
  3. Ширина рабочего проезда (AST): сверяйте показатель AST с реальной шириной межстеллажного коридора, оставляя технологический зазор безопасности не менее 150–200 мм.
  4. Качество покрытия пола: эксплуатация складских подъемников допускается только внутри помещений с гладким и беспыльным твердым полом. Для преодоления мелких неровностей выбирают технику с начальным подъемом опорных консолей.
  5. Интенсивность грузооборота и тип батареи: для односменного режима до 40 паллет достаточно ручной или полуэлектрической модели. При потоке от 100 паллет в смену необходим самоходный электроштабелер с емкими аккумуляторами (AGM, GEL или Li-Ion с быстрой зарядкой).

Нужны ли права на управление и как безопасно управлять штабелером

Правила допуска персонала к работе с подъемной техникой регламентируются нормами охраны труда и типом оборудования:

  • Ручные и полуэлектрические штабелеры: специальные права на управление не требуются. Персонал проходит вводный инструктаж по технике безопасности и знакомится с заводской инструкцией по эксплуатации.
  • Поводковые самоходные электроштабелеры (мощность электродвигателя до 4 кВт): водителю не требуются удостоверения тракториста-машиниста. Управлять штабелером поводкового типа может сотрудник предприятия, прошедший внутреннее обучение безопасным приемам работы, аттестацию по охране труда и имеющий II группу по электробезопасности.
  • Самоходные машины с платформой или кабиной (мощность свыше 4 кВт): оператор обязан иметь удостоверение тракториста-машиниста (права категории «B» на спецтехнику) с соответствующей отметкой о допуске к управлению аккумуляторными электропогрузчиками и штабелерами.

Штабелеры самоходные

Весь раздел →

Часто задаваемые вопросы про складской штабелер (FAQ)

Как по-другому называется штабелер?

В складской практике подъемник нередко называют ручным штабелеукладчиком, паллетоподъемником, элеватором для паллет, высотным вилочным подъемником или поводковым электропогрузчиком.

Существуют ли штабелеры для неровных полов?

Для складских площадок с небольшими порогами и уклонами разработаны самоходные модели с функцией начального подъема опорных консолей (initial lift). Они приподнимают передние консоли на 100–120 мм, существенно увеличивая клиренс для комфортного преодоления стыков и деформационных швов.

Нужно ли платить транспортный налог на электрический штабелер?

Нет, внутрискладская техника не подлежит обложению транспортным налогом, поскольку относится к категории технологического внутрицехового оборудования и не регистрируется в качестве автотранспорта общего пользования.

Какие аккумуляторы устанавливаются на штабелеры?

В зависимости от условий работы применяются свинцово-кислотные тяговые батареи (WET, AGM, GEL) или современные литий-ионные (Li-Ion) аккумуляторы, обеспечивающие ускоренную зарядку и возможность дробной подзарядки без снижения ресурса.

Подбор складского оборудования у официального дилера TOR Industries

Авторизованный поставщик складского оборудования в Казахстане предлагает полный модельный ряд подъемной техники бренда TOR Industries. В официальном каталоге представлены ручные гидравлические штабелеры, полуэлектрические подъемники, самоходные поводковые машины и производительные высотные ричтраки.

Специалисты официального дилера TOR Industries помогут рассчитать остаточную грузоподъемность под конфигурацию ваших стеллажей, подобрать оптимальную модель по ширине проезда AST и организовать оперативную поставку с официальной заводской гарантией и полноценным сервисным обслуживанием по всему Казахстану.
