Грамотное зонирование склада представляет собой базовый инженерный инструмент. Оно определяет производительность логистического комплекса и скорость технологических цепочек. Продуманная организация склада и четкое разделение пространства на специализированные технологические участки позволяют упорядочить товарный поток. Это ускоряет процессы обработки грузов и снижает эксплуатационные издержки. Когда каждая зона склада спроектирована рационально, процесс организации работы склада становится прозрачным. В результате скорость перемещения грузов возрастает в полтора-два раза.
При динамичном товарообороте правильная организация пространства решает ключевую задачу. Склад должен обеспечивать бесперебойное складирование, надежное хранение и ритмичную отправку заказов. В данном руководстве детально разобраны правила зонирования склада, эффективные схемы грузопотоков и нормы безопасности. Также приведен расчет ширины межстеллажных проездов под типы складской техники и порядок внедрения адресного учета.
Штабелеры ручные механические с лебедкой
Весь раздел →
Штабелер ручной 0,5 т 1,1 м TOR MWS0511 с лебедкой
Штабелер ручной 0,5 т 1,5 м TOR MWS0515 с лебедкой
Штабелер ручной 0,5 т 1,3 м TOR MWS0513 с лебедкой
Задачи логистического зонирования и эффективная оптимизация работы склада
Главная цель зонирования — создать стабильные условия хранения и движения ТМЦ. При этом товарные потоки распределялись быстро, безопасно и с минимальными трудозатратами. В ходе проектирования или модернизации складские помещения делят на зоны для решения следующего комплекса задач:
- Оптимизация грузопотоков: разделение встречных и перекрестных направлений движения сырья, полуфабрикатов, а также готовых заказов. Это исключает риск столкновения техники.
- Повышение коэффициента использования складского помещения: рациональное задействование высоты здания за счет высотных стеллажных конструкций. Такое решение повышает плотность хранения.
- Сокращение времени на отбор заказов: размещение высокооборачиваемых товарных категорий рядом с зоной экспедиции. Это сокращает рабочие маршруты комплектовщиков.
- Безопасность труда и сохранность ТМЦ: разграничение проездов техники и пешеходных дорожек персонала. Это обеспечивает защиту стоек от повреждений при хранении.
- Упрощение контроля и ревизий: систематизация хранения товаров. Сотрудники оперативно находят нужный артикул и проводят сверку остатков без остановки отгрузок.
Реализуя правильное зонирование, предприятие способно комплексно оптимизировать логистический цикл. Это снижает себестоимость складских операций и формирует удобный контур для работы на складе.
Основные функциональные зоны: хранение товаров и технологический процесс обработки грузов
В типовой структуре распределительного центра или небольшого склада выделяют шесть обязательных секторов. Каждая зона выполняет регламентированные функции и оснащается профильным комплектом оборудования.
| Функциональная зона | Назначение и технологические операции | Рекомендуемая доля площади (%) | Применяемое оборудование |
|---|---|---|---|
| Зона разгрузки и приемки | Входной контроль, сверка по накладной, пересчет, маркировка и первичная сортировка | 10–15% | Гидравлические тележки (рохли), уравнительные платформы (доклевеллеры), ТСД |
| Зона хранения товаров | Размещение грузов на стеллажах, долговременное и оперативное складирование | 50–65% | Фронтальные, набивные и гравитационные стеллажи, ричтраки, штабелеры |
| Зона комплектации заказов | Разукрупнение паллет, поштучный отбор, фасовка, упаковка и консолидация | 10–18% | Полочные стеллажи, мезонины, подборщики заказов, упаковочные столы |
| Зона экспедиции и отгрузки | Накопление скомплектованных заказов по направлениям, контроль, погрузка в транспорт | 8–12% | Вилочные погрузчики, самоходные тележки, стреппинг-машины, рампы |
| Зона брака и карантина | Изолированное временное размещение поврежденной продукции и возвратов | 2–5% | Сетчатые перегородки с контролем доступа, полочные стеллажи |
| Технологическая / зарядная зона | Обслуживание и зарядка АКБ складской техники, ремонтные посты, бытовые помещения | 3–5% | Зарядные станции, приточно-вытяжная вентиляция, верстаки, шкафы для инструмента |
1. Участок разгрузки и первичной приемки
На этом технологическом участке осуществляется разгрузка входящего автотранспорта. Кладовщик выполняет сверку фактического количества мест с данными накладной. Он проверяет целостность упаковки и фиксирует поступление товарно-материальных ценностей. С помощью мобильного устройства (терминал сбора данных, ТСД) поступивший поддон получает уникальный штрихкод. После этого выполняется плановое размещение груза на стеллажные ярусы.
2. Зона основного хранения: выбор стеллажных систем и плотность размещения
Основная зона хранения занимает центральное место в логистическом комплексе. Здесь необходимо грамотно размещать запасы с учетом их габаритов, массы, а также температурного режима. В зависимости от номенклатуры применяются следующие конструкции:
- Фронтальные паллетные стеллажи: обеспечивают прямой доступ к каждому паллету стандартов EUR (800х1200 мм) или FIN (1000х1200 мм). Это универсальное решение для широкого ассортимента SKU.
- Набивные глубинные стеллажи (Drive-in): позволяют повысить коэффициент использования складского помещения при работе с однородными товарами по схеме LIFO.
- Гравитационные стеллажные системы: оптимальны для соблюдения принципа FIFO при хранении пищевых продуктов и фармацевтики.
- Полочные стеллажи и многоуровневые мезонины: ориентированы на штучное хранение мелкогабаритных позиций, крепежа, оснастки.
3. Сектор комплектации и сортировки заказов
В секторе комплектации оптовые партии трансформируются в клиентские отправления. Здесь производится поштучный отбор, сортировка, контрольное взвешивание и надежная упаковка. Продуманное расположение рабочих столов позволяет операторам оптимально и безопасно перемещать коробки без лишних холостых шагов.
4. Зона экспедиции и финальной отгрузки
Перед тем как начнется прямая погрузка в кузов грузового транспорта, готовые заказы накапливаются в секторе экспедиции. Контрастная напольная разметка разграничивает накопительные ячейки по направлениям доставки. Финальная отгрузка сопровождается обязательным сканированием маркировочных кодов для автоматического списания остатков в учетной системе.
5. Карантинный участок и изолятор брака
Для предотвращения пересортицы на складе создается изолированная зона карантина. Все сомнительные товаров на складе, а также клиентские рекламации маркируются особыми статусами. Они хранятся отдельно до принятия комиссионного решения.
6. Зарядная комната и сервисное обслуживание техники
Эксплуатация электропогрузчиков, ричтраков и электроштабелеров требует специального помещения для обслуживания тяговых АКБ. В зарядной монтируется принудительная взрывозащищенная вентиляция и кислотостойкий пол. Это гарантирует пожарную безопасность и соблюдение норм охраны труда.
Штабелеры самоходные
Весь раздел →
Штабелер самоходный 1,5 т 4,5 м XILIN CDDK15-III 24/200 В/Ач (с платформой)
Штабелер самоходный 1,5 т 5,0 м XILIN CDDK15-III 24/200 В/Ач (с платформой)
Штабелер самоходный 1,5 т 5,6 м XILIN CDDK15-III 24/200 В/Ач (с платформой)
Подобрать оборудование под вашу задачу
Схемы движения грузопотоков: сквозной, угловой и петлевой товарный поток
При проектировании склада ключевое значение имеет выбор генеральной схемы движения грузов. Рациональный грузовой маршрут исключает встречные пересечения и гарантирует равномерную загрузку оборудования.
| Тип схемы движения | Конфигурация технологических потоков | Главные эксплуатационные преимущества | Рекомендации по практическому применению |
|---|---|---|---|
| U-образная (петлевая схема) | Ворота приемки и отгрузки расположены на одной фасадной стене, грузопоток движется по замкнутой дуге | Компактная рампа, единая зона маневрирования, гибкое перераспределение погрузчиков между разгрузкой и отгрузкой | Широко применяется для складов класса A и B в логистических центрах Казахстана (Алматы, Астана, Шымкент) |
| Сквозная (прямоточная, I-образная) | Приемка на одном торце здания, отгрузка на противоположном; поток движется строго прямолинейно | Полное отсутствие встречных потоков, максимальная пропускная способность при пиковых нагрузках | Крупные распределительные хабы и фулфилмент-центры с высоким суточным грузооборотом |
| Г-образная (угловая схема) | Зоны приемки и отгрузки разнесены на смежные перпендикулярные стены здания | Позволяет рационально задействовать нестандартные помещения и квадратные планировки | Склады с нестандартной конфигурацией земельного участка и раздельными подъездными путями |
ABC- и XYZ-анализ оборачиваемости: оптимизация условий хранения на складе
Чтобы хранения на складе было экономически оправданным, ассортимент распределяют по секторам доступности на базе матричного анализа товарооборота. Это фундаментальный принцип, позволяющий оптимизировать труд персонала и ускорить сборку заказов.
| Группа по ABC | Доля в товарообороте / Доля в номенклатуре SKU | Рекомендуемое размещение в зоне хранения | Ярус стеллажной конструкции |
|---|---|---|---|
| Группа A (Высокий оборот) | ~80% оборота / 15–20% ассортимента | Вдоль главных магистральных проездов, вблизи комплектации и экспедиции | 1–2 ярусы («золотая полка», уровень прямого доступа) |
| Группа B (Средний оборот) | ~15% оборота / 30% ассортимента | Центральные проходы, умеренное удаление от ворот отгрузки | 2–4 ярусы стеллажей |
| Группа C (Низкий оборот / неликвид) | ~5% оборота / 50–55% ассортимента | Дальние секции, тупиковые ряды, мезонинные этажи | Верхние ярусы (5–7 уровни) или удаленные секторы |
Совмещение с XYZ-методологией формирует матрицу из девяти ячеек. Товары категории AX должны размещаться в наиболее удобных для отбора локациях. Позиции CZ концентрируются в глубине стеллажных рядов, что помогает упрощать маршруты сборщиков.
Штабелеры с электроподъемом
Весь раздел →
Штабелер-бочкокантователь гидравлический 0,35 т 2,5 м TOR CDT с электроподъемом
Штабелер с электроподъемом 1,5 т 2,5 м TOR TSW с лебедкой с пультом

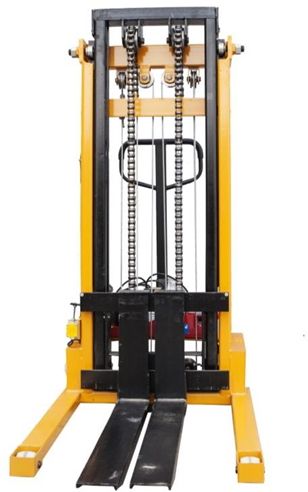

Штабелер с электроподъемом 1,5 т 1,6 м TOR TSW с лебедкой и пультом
Расчет ширины межстеллажных проходов AST под типы складской техники
При расстановке стеллажных рядов определяющим инженерным параметром выступает ширина рабочего проезда — показатель AST (Aisle Standing Travel). Неправильно рассчитанный проход либо приводит к потере вместимости, либо провоцирует аварии и деформацию опорных стоек.
Инженерный расчет минимального прохода для разворота машины с паллетом на 90 градусов выполняется по нормативной формуле:
AST = Wa + l + a
В формуле Wa обозначает внешний радиус поворота техники с вилами, l равен длине транспортируемого груза (1200 мм для европаллеты), а a представляет нормативный технологический запас безопасности (от 200 до 300 мм суммарно).
| Тип подъемно-транспортной техники | Номинальная грузоподъемность | Высота подъема вил | Минимальный проход AST (европаллета 800х1200) |
|---|---|---|---|
| Гидравлическая тележка (рохля) | 2000–3000 кг | 0.2 м | 1.8 – 2.0 м |
| Поводковый электрический штабелер | 1000–1600 кг | 1.6 – 3.5 м | 2.2 – 2.5 м |
| Самоходный штабелер с платформой для оператора | 1200–2000 кг | 3.0 – 5.5 м | 2.6 – 2.9 м |
| Высотный ричтрак (Reach Truck) | 1400–2500 кг | 6.0 – 12.5 м | 2.7 – 2.9 м |
| Вилочный электропогрузчик (3-опорный) | 1500–2000 кг | 3.0 – 6.0 м | 3.1 – 3.4 м |
| Вилочный 4-опорный автопогрузчик (дизель/газ) | 1500–3500 кг | 3.0 – 6.0 м | 3.5 – 3.8 м |
| Узкопроходный штабелер (VNA) | 1000–1500 кг | 8.0 – 16.0 м | 1.5 – 1.8 м (с направляющим профилем) |
Для главных магистралей со встречным движением техники к нормативному значению AST добавляют ширину второй машины плюс дополнительный метр запаса безопасности.
Адресное хранение, штрихкодирование ячеек и автоматизация учета товаров
Современная автоматизация склада опирается на строгую координатную систему. Адресное хранение превращает помещение в организованную матрицу, где каждая ячейка имеет постоянный цифро-буквенный адрес.
Типовая структура адресации ячейки на стеллаже:
[Зона] - [Номер ряда] - [Секция] - [Ярус/Этаж] - [Позиция на балке]
Например, адресный код A-03-08-2-01 обозначает: Сектор А, ряд 03, секция 08, второй ярус, первое место под паллет. Каждая стойка и стеллаж маркируются износостойкими этикетками с линейным штрихкодом (Code-128) или DataMatrix. Это позволяет сотруднику моментально подтверждать операцию через ТСД.
Преимущества внедрения адресного учета и программного обеспечения WMS:
- Исключение пересортицы и ошибок при формировании сложных сборных партий.
- Динамическое размещение: система автоматически распределяет входящие грузы по свободным ячейкам с учетом их габаритов.
- Оперативная инвентаризация по рядам или отдельным ячейкам без остановки текущей отгрузки.
Штабелеры ручные гидравлические облегченные
Весь раздел →
Штабелер гидравлический 0,4 т 1,5 м TOR PJ4150 облегченный
Штабелер гидравлический 0,4 т 0,85 м TOR PJ4085 облегченный
Штабелер гидравлический 0,4 т 1,1 м TOR PJ4110 облегченный
Безопасность проездов: защитные отбойники и разметка внутри склада
Безопасное перемещение грузов внутри склада достигается жестким разделением траекторий движения сотрудников и маневрирования погрузчиков. Комплекс защитных мероприятий включает:
- Сигнальная разметка проездов: нанесение контрастных износостойких полос шириной 100 мм сигнально-желтого или белого цвета по действующим стандартам. Выделение пешеходных переходов и границ зон.
- Стальные защитные отбойники: монтаж массивных торцевых барьеров и угловых накладок на стеллажные стойки для поглощения ударов тяжелой техники.
- Защитные кожухи для колонн: установка демпфирующих экранов, защищающих несущие конструкции здания.
- Панорамные зеркала безопасности: размещение сферических зеркал на перекрестках для ликвидации «слепых» зон.
- Регламент скорости: ограничение скорости движения машин до 5–8 км/ч на всех внутренних участках.
Пошаговый план проектирования нового склада или реорганизации зонирования
При проектировании склада или создании нового склада с нуля инженеры-логисты рекомендуют последовательно выполнять следующие шаги:
- Анализ грузопотоков и товарооборота: расчет среднесуточного объема поступлений и отгрузок, классификация номенклатуры SKU, определение типов поддонов и массы грузовых мест.
- Выбор генеральной схемы: определение расположения погрузочных ворот и компоновки (петлевая U-образная, сквозная или угловая).
- Расчет площадей зон: распределение полезного метража между зонами разгрузки, основного хранения, комплектации, экспедиции и зарядной комнаты.
- Подбор парка подъемно-транспортного оборудования: выбор гидравлических тележек, электроштабелеров, ричтраков и погрузчиков, расчет ширины проходов AST.
- Разработка топологии адресного хранения: формирование координатной сетки, кодирование ячеек и привязка к WMS.
- Монтаж систем пассивной безопасности: нанесение полимерной разметки, монтаж отбойников, защитных экранов.
- Ввод в эксплуатацию и хронометраж: тестирование логистических цепочек, устранение задержек, калибровка зон хранения.
Часто задаваемые вопросы о зонировании склада (FAQ)
Какую долю общей площади должна занимать зона хранения товаров?
В типовых распределительных центрах зона хранения занимает от 50% до 65% общей площади здания. Оставшиеся 35–50% распределяются между зонами разгрузки, комплектации, экспедиции, технологическими проездами и сервисными помещениями.
Как выбрать оптимальную схему грузопотока для распределительного центра?
Для большинства типовых складов прямоугольной формы оптимальна U-образная схема. Она позволяет компактно сосредоточить персонал и погрузочную технику на единой рампе. Для высокоинтенсивных распределительных хабов лучше подходит сквозная схема.
В чем ключевое преимущество динамического адресного хранения?
Динамическое размещение позволяет системе WMS автоматически назначать ячейку под каждый поступающий паллет исходя из текущей загрузки и габаритов груза. Это увеличивает полезную емкость склада на 15–25% по сравнению с жестким статическим закреплением мест.
Как защитить стеллажи от случайных повреждений при работе техники?
Для надежной защиты на торцах крайних стеллажных рядов монтируются массивные стальные отбойники толщиной 4–6 мм, а на угловые стойки устанавливаются индивидуальные демпферы. Также строго соблюдаются нормативы ширины проезда AST и скоростной режим.
Профессиональный подбор складской техники и проектирование зон хранения
Грамотная организация склада и эффективное зонирование требуют точного согласования параметров стеллажных систем и подъемного оборудования. Обратитесь к специалистам официального дилера TOR Industries в Казахстане, чтобы получить квалифицированный инженерный расчет ширины межстеллажных проездов AST, подобрать надежные гидравлические тележки, поводковые или самоходные штабелеры, мачтовые ричтраки, а также вилочные автопогрузчики с заводской гарантией и полноценной сервисной поддержкой.
