Штабелеры ручные гидравлические облегченные

Облегчённые ручные гидравлические штабелеры поднимают груз отдельными местами на верхние ярусы стеллажа и рассчитаны на самую лёгкую нагрузку в классе. Границы применения серии видны по первым строкам характеристик: грузоподъёмность, длина вил и высота подъёма.

Длина вил у всех пяти машин серии TOR PJ составляет 650 мм. Обе стороны европоддона 1200×800 длиннее этого размера, поэтому паллета не ляжет на вилы всей длиной основания. Для такого груза предусмотрена вторая часть конструкции: сплошная стальная платформа 650×580 мм поверх вил. Облегчённый штабелер рассчитан на коробку, ящик, бухту и мелкую тару; полновесная паллета в его задачи не входит.

Ширина вил раздвижная, 220–550 мм. Разведением вил захват подгоняют под ширину тары; платформу применяют для груза, который подхватить вилами невозможно.

Гидравлический ручной привод в этой серии имеет свою особенность. Штабелер поднимают ножной педалью, а опускают поворотом вентиля: рычага плавного спуска на рукояти нет.

Расшифровка индекса модели

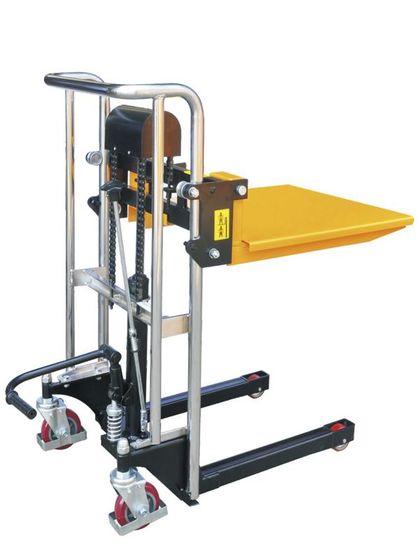

В серию входят PJ4085, PJ4110, PJ4130, PJ4150, PJ4170. Четвёрка после букв обозначает грузоподъёмность в сотнях килограммов, остальные цифры — высоту подъёма в сантиметрах. Так, TOR PJ4170 поднимает 400 кг на 1,7 м, и это читается по индексу без открытия карточки.

Разница между столбцами постоянна: высота машины превышает высоту подъёма на 260 мм. Мачта не секционная, поэтому запас над грузом одинаковый у всех пяти моделей.

Это ограничение касается перемещения между помещениями. Старшая машина серии в сложенном виде имеет высоту 1960 мм и проходит стандартный проём высотой 2 м с минимальным запасом. Низкая притолока подсобки, кузов «Газели», лифт грузового подъезда её не пропустят. Высоту самого низкого проёма на маршруте проверяют до заказа, иначе модель придётся менять после поставки.

Остаточная грузоподъёмность на максимальной высоте

Для многих штабелеров действует правило: чем выше поднимается груз, тем меньше допустимая масса. К этой серии оно не относится. В характеристиках есть отдельная строка «остаточная грузоподъёмность на максимальной высоте», и во всех пяти карточках там указаны те же 400 кг.

PJ4170 держит 400 кг и у пола, и на высоте 1,7 м. Выбирать между высотой и массой не требуется, запас по грузоподъёмности закладывать не нужно: модель выбирают по высоте верхнего яруса стеллажа.

Дорожный просвет и высота подхвата

Дорожный просвет составляет 28 мм. По этому параметру отсеивается больше маршрутов, чем по грузоподъёмности.

Порожек ворот, кабель-канал, наплыв бетона у примыкания или поднятый стык плит высотой более 28 мм останавливают гружёную машину. Маршрут по цеху осматривают до заказа.

Второе ограничение того же порядка: высота подхвата 90 мм. Просевший или самодельный поддон с меньшим зазором вилы не примут.

Колёса полиуретановые, база закрыта металлической защитой, тормоз механический. Габарит при перемещении по проходу: 1120 мм в длину и 590 мм в ширину, то есть штабелер проходит в обычную дверь боком.

Границы применения облегчённой серии

Облегчённый штабелер применяют для комплектации заказов, в подсобке магазина, на нижних ярусах полочного стеллажа и в узком межстеллажном проходе. Все эти задачи укладываются в 400 кг и 1,7 м. Усиленная сварная рама здесь не требуется: перемещение идёт на короткие расстояния, груз отдельными местами.

Паллета массой порядка тонны, высота подъёма от 2 м и интенсивный поток относятся к более тяжёлому классу. Там длина вил начинается от 830 мм, а ручной гидравлический штабелер собирается на другой раме и весит больше.

Что уточнить при заказе

Для подбора назовите массу и габарит самого крупного места, отметку верхнего яруса стеллажа, высоту самого низкого проёма на маршруте и просвет под тарой, если работа идёт с поддонами.
