Штабелеры ручные гидравлические для рулонов

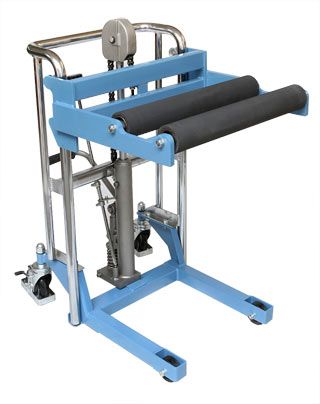

Штабелер ручной гидравлический этого раздела поднимает намотку и ставит её на ярус хранения. Вместо вил у него два вальца диаметром 76 мм и длиной 550 мм: рулон ложится в развал между ними и удерживается собственным весом, без зажима. Расстояние между вальцами регулируется в диапазоне 100–250 мм, и это единственная настройка под конкретный груз.

Отсюда ограничение по диаметру рулона: 200–600 мм. Рулон диаметром 800 мм такой штабелер не удержит при любой грузоподъёмности: груз не сядет между вальцами, ляжет поверх и скатится.

Грузоподъёмность и высота подъёма

Грузоподъёмность у всех трёх исполнений одинаковая: 400 кг. По тоннажу штабелер этой группы не выбирают. Исполнения различаются высотой подъёма и общей высотой мачты:

Вторая колонка нужна не меньше первой: штабелер должен войти в помещение и пройти под балкой, воротами и трубой. Разница между исполнениями по общей высоте — 65 сантиметров.

Количество нажатий на педаль до полного подъёма

В характеристиках указана редкая величина: количество нажатий на педаль до полного подъёма. По ряду это 30, 45 и 58 раз. Число растёт вместе с ходом мачты. При десятке и более рулонов за смену оно ограничивает производительность ручной машины.

Расчёт нагрузки на оператора: число рулонов в смену умножить на число нажатий. Полсотни подъёмов на верхнем исполнении — около трёх тысяч нажатий педали за смену. При такой нагрузке предел задаёт выносливость оператора.

Высота подхвата и дорожный просвет

Высота подхвата 220 мм: вальцы в нижнем положении стоят на этой отметке. Груз подают на них с паллеты, со стола или со стеллажа; на подъём прямо с пола такой захват не рассчитан. Там, где намотку кладут на пол, требуется дополнительное средство: домкрат, подставка или вторая единица техники.

Дорожный просвет 28 мм. Порог, деформационный шов, кабель-канал и наплыв стяжки для машины на полиуретановых колёсах с таким клиренсом непроходимы. Гидравлический привод на проходимость не влияет.

Общая длина 780 мм: база короткая, разворот в проходе между стеллажами возможен. Ширина по опорным вилам высотой 120 мм — размер, который должен пройти между стойками.

Что уточнить при заказе

Штабелер ручной гидравлический под намотку подбирают по четырём числам: диаметр рулона, его ширина, масса и отметка, на которую он ставится. Пятое число — количество подъёмов за смену: по нему решают, достаточно ли ручного привода.
