Таль

Таль подвешивают над грузом и поднимают его вертикально: собственной опоры у механизма нет, точку подвеса даёт балка, крюк или ходовая тележка на двутавре. В разделе ручные тали (рычажные, шестерённые, червячные) и электрические — канатные и цепные. Подбирают их по грузоподъёмности и по высоте помещения: при низком перекрытии высота ограничивает выбор раньше тоннажа.

Высота подъёма тали и высота потолка — разные величины. Между ними стоит строительная высота: расстояние от верхней точки крепления до нижнего края крюковой подвески при крюке, поднятом до упора. Эту высоту занимает сам механизм, и в низком цехе от неё зависит, помещается оборудование под перекрытие или нет. Для таких условий выпускают серии с уменьшенной строительной высотой: канатная TOR CDL, цепная HHBDSL, европейская SHA-D. Их применяют там, где стандартная CD под перекрытие не проходит.

Режим работы электроталей: ПВ и число включений

Канатные CD и CDL рассчитаны на умеренный режим М3: до 120 включений в час при продолжительности включения 25 % с номинальным грузом. С лёгким грузом ПВ доходит до 40 %. У цепных HHBD режим записан по другой шкале, FEM 1Аm / ISO M4.

ПВ рассчитывают на час работы, не на один подъём. Непрерывный конвейерный темп выводит двигатель за паспортный режим, и он перегревается.

Это ограничение отделяет часть задач. Поточная линия с подъёмом каждые полминуты требует другого класса оборудования. Ремонт, монтаж, разгрузка машины, подача заготовки к станку в режим М3 укладываются с запасом.

Привод, рабочий орган и направление тяги

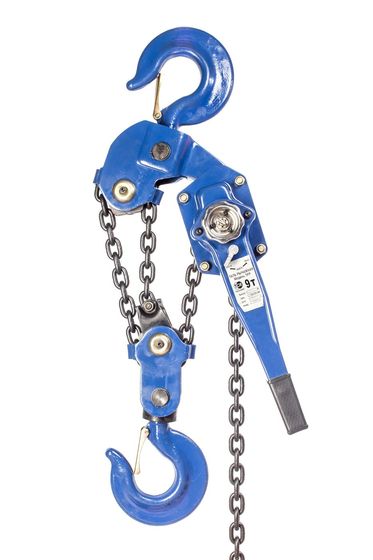

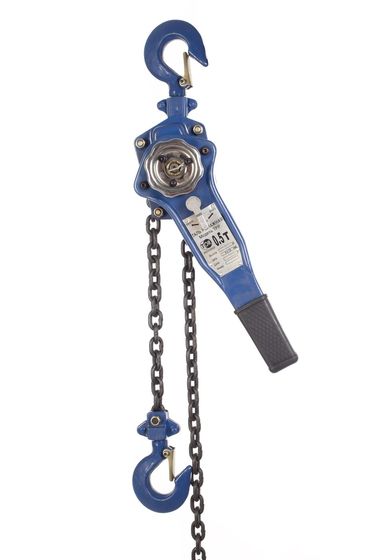

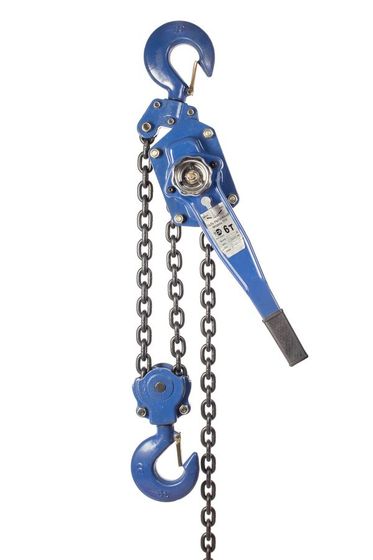

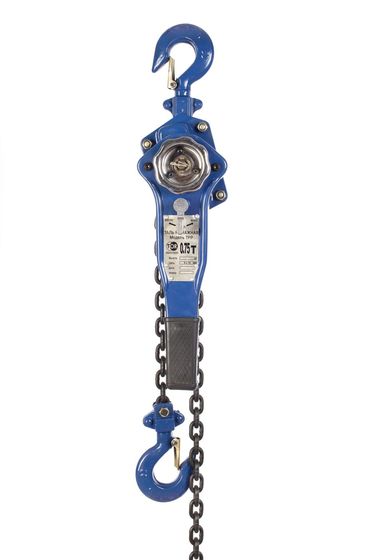

Горизонтальная тяга допускается у рычажного механизма: у ТРР работа вдоль пола и под углом записана в назначении, храповик удерживает груз при любом положении корпуса. Червячному механизму такую тягу приписывают ошибочно. Рабочая температура у рычажной от −10 до +50 °C, у шестерённой от −20 до +40 °C: для работы на морозе разница в двадцать градусов существенна.

Ручная таль работает без сети и без пусковой аппаратуры. У шестерённой ТРШ С в паспорте указаны четырёхкратный запас прочности и нормативный срок службы семь лет; обслуживание сводится к очистке от грязи и смазке.

Расшифровка обозначения HHBD: число ветвей цепи и буква T

У цепных серий число в названии (HHBD-01, HHBD-02, HHBD-03) означает количество ветвей цепи на крюковой подвеске. Буква T на конце обозначает передвижное исполнение на тележке. Стационарное исполнение висит на крюке в одной точке, передвижная перемещается вдоль двутавра или монорельса. Половина моделей раздела стационарные, половина передвижные; исполнение проверяют по последней букве в названии.

Бытовая таль PA: полиспаст и штанга

Бытовая таль PA на 220 В поставляется с крюковой подвеской и полиспастом: через полиспаст номинальная грузоподъёмность увеличивается вдвое. Монтируют её на стрелу крана, перекладину или специальную штангу. Штанга в комплект не входит, её заказывают отдельной позицией.

Исполнение по зоне применения и степень защиты корпуса

Общепромышленное, взрывобезопасное с индексом Ех и пожаробезопасное (П-I, П-IIa) исполнения различаются зоной, в которой механизм допускается к установке. Общепромышленное исполнение в зону с требованием Ех устанавливать нельзя.

Степень защиты корпуса — отдельный параметр, исполнение он не заменяет: IP45 у DHS, IP54 у CD и HHBD, IP55 у SHA.

Ряд грузоподъёмности и высоты подъёма

Тоннаж идёт ступенями от 0,125 до 50 т. Ступень 3,2 сохраняется в ряду для крановой сборки: под неё рассчитывают однобалочные краны. Высота подъёма идёт от 1,5 до 50 м и равна длине троса или цепи: модель на двенадцать метров груз на тринадцать не поднимет.

У односкоростных ходовая скорость 8 м/мин, встречаются также 10 и 7 м/мин, на пяти тоннах 4, у цепных талей 2–3 м/мин. У двухскоростных скорость указана дробью, 5/0,8 м/мин: второе число — микроскорость для посадки груза в точку. Мощность у таких моделей тоже двойная, 1,5/13,0 кВт.

Пульт на 36 В и концевой выключатель

Управление у CD выведено на шестикнопочный пульт с аварийной кнопкой, напряжение 36 В. Концевой выключатель срабатывает в верхнем и нижнем положении подвески и настраивается на нужный диапазон хода. Радиоуправление подключается отдельным комплектом. Концевые выключатели представлены в разделе и как запчасть: этот узел изнашивается раньше самого механизма.

Что уточнить при заказе

При подборе указывают массу груза, высоту подъёма, высоту помещения до точки крепления, напряжение на объекте и класс зоны, если он у объекта есть.
