Колеса большегрузные на ось (полиуретан)

В разделе большегрузные колёса без кронштейна: каток надевают на палец рамы и фиксируют болтом с гайкой. Вилки, площадки и отверстий под болты у такого колеса нет, поэтому подбирают его по посадочному узлу.

Для подбора измеряют три размера: отверстие в ступице, ширину ступицы между щеками рамы и диаметр оси. Наружный диаметр в этот список не входит. Старый каток для замера снимают; если он разрушен, посадочное место в раме измеряют штангенциркулем.

Серия P: обозначение и размер катка

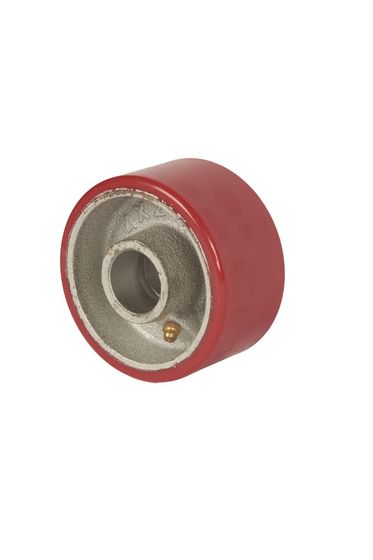

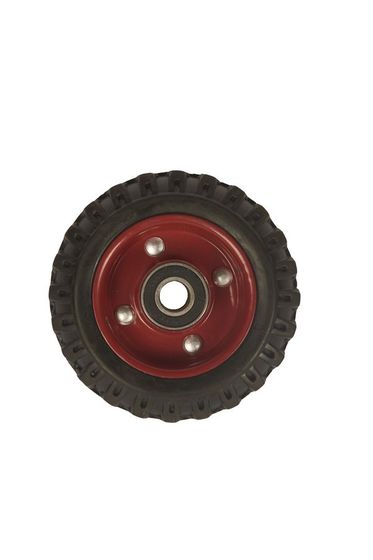

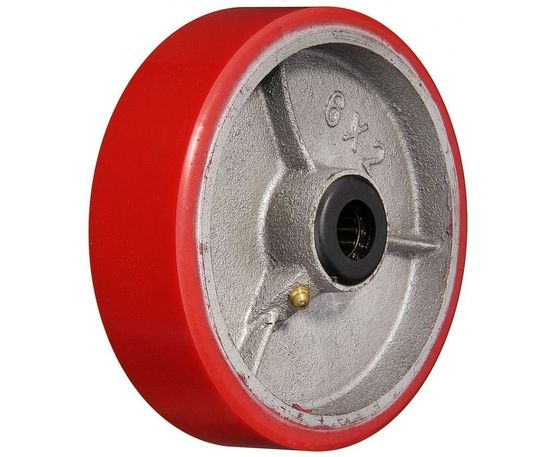

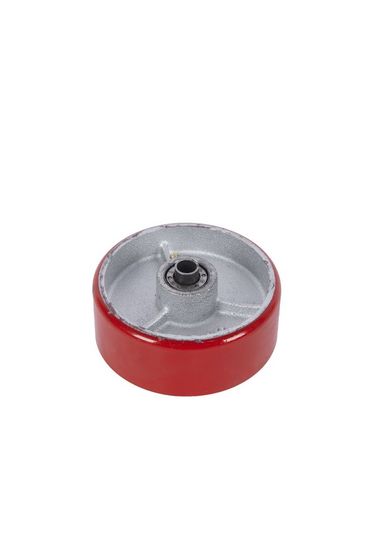

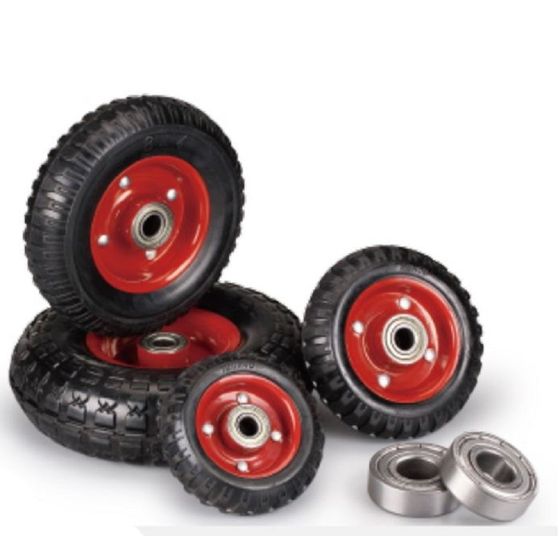

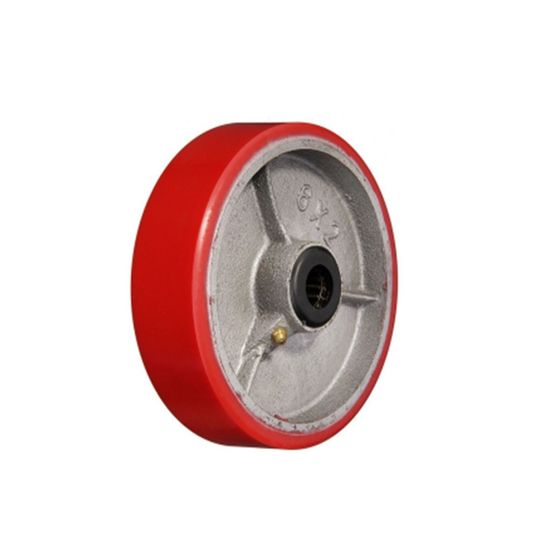

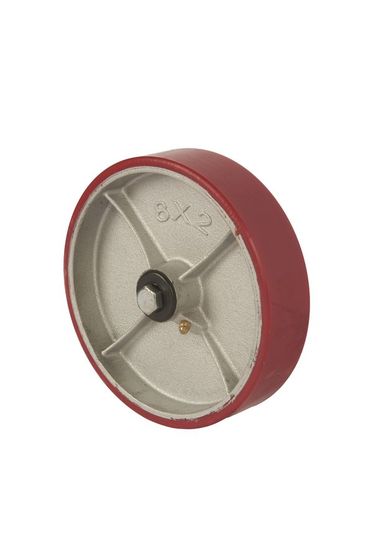

Первые четыре позиции полиуретановые, номер серии у них не равен размеру катка. Последние две — резина с протектором, у них номер совпадает с размером.

Под одной буквой две системы нумерации: у резиновых катков число в обозначении равно размеру, у полиуретановых — нет. Чтобы исключить путаницу, размер катка при заказе называют отдельным числом в миллиметрах.

Полиуретановые и резиновые катки в разделе

Название раздела указывает на полиуретан, однако рядом стоят катки с резиновым протектором. Различают их по названию позиции: слово «резина» указано прямо в нём.

Различие рабочее. Полиуретановый слой залит гладким и катится с меньшим усилием; резиновый протектор лучше держит сцепление на мокром и пыльном полу. На стальной эстакаде и в мойке эти катки подходят для разных условий.

Отсутствие поворота и тормоза

Каток на ось всегда неповоротный. Развернуть платформу на таких опорах нельзя; тормозной педали на голом ободе тоже нет. Поэтому их ставят задней парой, где нужен прямой ход, а спереди устанавливают поворотные колёса, обычно одну пару с тормозом.

Тележка на четырёх неповоротных катках движется только вперёд и назад; гружёная платформа на четырёх поворотных теряет устойчивость на уклоне и смещается вбок вместе с грузом.

Отличие от катков гидравлических тележек

По устройству и то и другое колесо без кронштейна на оси. Однако гидравлическая тележка (рохля) задаёт посадку своей вилкой: под конкретную модель определены толщина обода, длина оси и посадка подшипника. Универсальный каток той же размерности в такую вилку не встанет.

При замене колеса на гидравлической тележке при заказе называют модель тележки, одного диаметра недостаточно.

Диаметры, грузоподъёмность и ширина

Диаметр колеса идёт ступенями 100, 125, 150, 160 и 200 мм. Грузоподъёмность одного катка: 240, 250, 300, 400 и 500 кг.

Ширина в большинстве позиций 50 мм, встречается и 40. В вилке, рассчитанной на 50 мм, узкий каток сядет с зазором и будет смещаться вдоль оси, разбивая посадку.

Что уточнить при заказе

• диаметр отверстия в ступице, ширину ступицы и диаметр оси;
• размер катка отдельным числом в миллиметрах, без опоры на номер серии P;
• материал контактного слоя: полиуретан или резина с протектором;
• модель гидравлической тележки, если каток нужен для неё.
