Колеса большегрузные неповоротные обрезиненные

Неповоротное обрезиненное колесо держит заданное направление: поворотного узла и тормоза у него нет. Подбирают такие опоры по их числу под платформой и по расположению, потому что от схемы установки зависит, как тележка движется и разворачивается.

Третья схема применяется на длинных тележках, которым нужен разворот в проходе. Для неё неповоротные колёса заказывают по два: одну пару в середину платформы.

Отсутствие тормоза во всей группе

Тип кронштейна по всей группе один: неповоротный, без тормозного механизма. Фиксировать платформу такими опорами нечем.

Тележка, собранная целиком на неповоротных опорах, на любом уклоне самопроизвольно катится. В комплекте должна быть хотя бы одна поворотная опора с тормозом, либо под колесо подкладывают башмак. Резиновый слой платформу не удерживает: он даёт сцепление при движении, но не создаёт сопротивления качению.

Высота в сборе внутри одного диаметра

Ошибка по высоте в сборе при доукомплектации обходится дороже остальных. Высот в сборе по группе десять: 135, 138, 142, 160, 164, 185, 190, 230, 240 и 290 мм, диаметров при этом пять. На каждый типоразмер приходится по два-три близких значения с разницей в пять-десять миллиметров. Без измерения такая разница не видна, а под нагрузкой платформа встаёт с перекосом: одна опора висит, остальные несут её долю.

Отсюда правило комплектации: опоры под одну раму заказывают из одной серии и одного исполнения целиком, без поштучного добора взамен разбитой.

Присоединительных размеров в группе два набора: площадка 114×98 при межосевых 82×70 и площадка 114×100 при межосевых 85×72. Разница в три миллиметра по межцентровому расстоянию означает, что болты в готовые отверстия рамы не попадут.

Ряд диаметров при ширине 50 мм

Ширина беговой дорожки по всей группе 50 мм. Диаметр идёт ступенями 100, 125, 150, 200 и 250 мм, грузоподъёмность одной опоры при этом растёт со 130 до 480 кг.

Несущую способность определяет диаметр, ширина обода на неё не влияет. Крупное колесо проходит шов плиты и порог ворот, мелкое на них останавливается. Цена такого выбора — высота платформы: между крайними высотами в сборе больше пятнадцати сантиметров, и замена на другой типоразмер поднимает или опускает раму целиком.

Массу тележки с грузом делят на три опоры вместо четырёх. Ровных полов не бывает: на перекошенной плите одна точка висит, а её долю забирают соседние.

Индекс FCd и пометка РФ

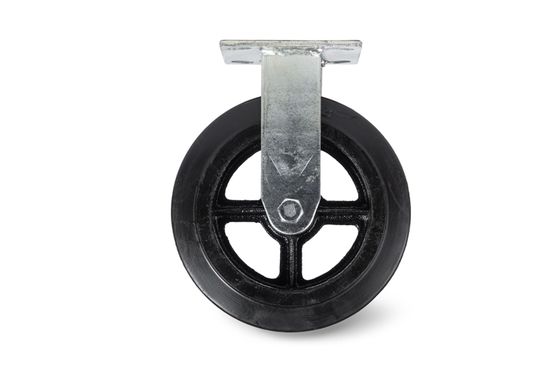

Буквы FCd означают неповоротный кронштейн с литой резиной, число сразу за ними обозначает номер серии и с размером не связано. Диаметр указан в названии отдельным числом.

Часть позиций идёт с пометкой «РФ» в конце названия. Тип крепления и диаметр у них совпадают с остальными, различается страна сборки: она указана в характеристиках отдельной строкой.

Литая чёрная резина твёрдостью 85 единиц по Шору A нанесена на чугунный обод. Она гасит удар и не передаёт его на груз, но при долгой стоянке под нагрузкой проседает в плоское пятно: стронуть такую платформу тяжелее, чем катить.

Что уточнить при заказе

Массу платформы с грузом, число опор, высоту в сборе снятого колеса и оба присоединительных размера, измеренных штангенциркулем. Совпадения одного диаметра для замены недостаточно.
