Колеса неповоротные (полипропилен)

Неповоротная опора состоит из литого полипропиленового обода на жёсткой стальной вилке без поворотного узла. Колесо движется только по своей линии, поэтому пару таких опор ставят под дальний край платформы, чтобы гружёная тележка держала прямую. Основная сложность при заказе связана с маркировкой.

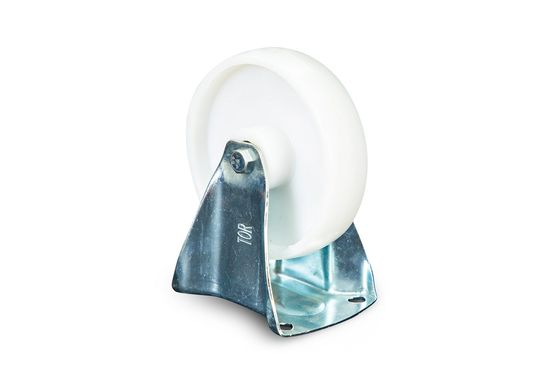

В названии стоят два числа подряд, например «FRCn 63 150 мм». Первое обозначает серию кронштейна, второе — диаметр колеса. В заказе указывают оба числа: обозначение «63» без миллиметров размер не определяет.

Соответствие серии и диаметра для разных обкладок

Ряд FRCn идёт с равномерным шагом, но связь серии и диаметра действует только внутри одной обкладки.

Серия 63 в полипропилене соответствует диаметру 150 мм, в литой резине — 160 мм. Разница в десять миллиметров поднимает платформу на сантиметр, и опора не подходит к прежней вилке.

При сверке ориентируются на диаметр в миллиметрах из названия: номер серии сам по себе размер не задаёт.

Опоры одного размера с разными литерами в обозначении

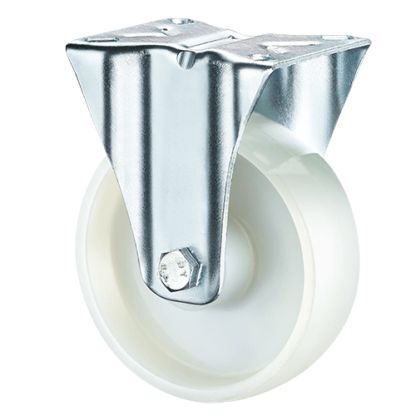

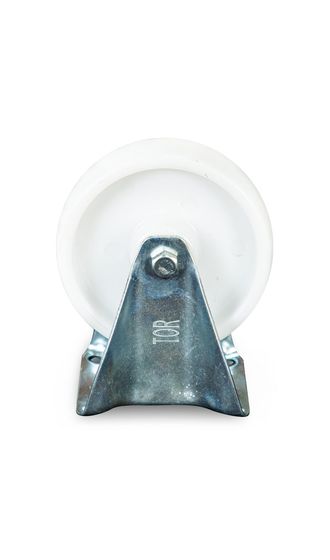

FRCn 54 диаметром 125 мм представлена в ряду дважды: с литерой (N) и с литерой (F). Диаметр, обкладка и тип кронштейна у них совпадают. Расшифровка литеры в характеристиках и описании не приводится, при этом позиции разные: при доборе к уже установленному комплекту литеру указывают вместе с обозначением.

В разделе есть и опора другого артикульного ряда: PP (C550R/PP1342CB3) на те же 125 мм. Две системы маркировки в одном разделе означают, что запрос «неповоротное колесо 125 мм» позицию не определяет: таких опор несколько, и они не взаимозаменяемы.

Ограничения по покрытию пола: пороги и швы

Поворотная опора при наезде на порог или выступающий шов частично отворачивает и уходит вбок. Неповоротная опора встречает препятствие торцом: направление задано кронштейном, отклониться она не может.

Полипропилен при ударе не проминается. В результате узел передаёт в раму всю энергию удара. На разбитом бетоне и на плитке со швами такая пара опор работает хуже любой другой.

Неповоротные полипропиленовые опоры применяют на ровном сухом полу, когда тележку перемещают по прямой. Мокрый бетон, моющая химия и разлитое масло на полипропилен не влияют, в этом его преимущество. Кабель-каналы, пороги и разбитые швы на маршруте для таких опор не допускаются.

Ширина обода и нагрузка на покрытие пола

Ширина обода в ряду составляет от 30 до 50 мм при нагрузке от 70 до 300 кг на опору. Обод шириной 30 мм под большим весом даёт узкую полосу давления, и жёсткий пластик её не расширяет: пятно контакта остаётся почти линией при любой загрузке.

На линолеуме, наливном полу, деревянном настиле и битумной стяжке такая опора оставляет вмятину и колею. Резина под тем же весом деформируется и распределяет нагрузку на большую площадь, полипропилен площадь контакта не увеличивает.

Монтажная высота в сборе

Расстояние от пола до плоскости крепёжной площадки составляет по ряду от 126 до 200 мм. Из одного диаметра высота не выводится: кронштейн добавляет к ободу свою высоту, разную в разных сериях.

При замене одной опоры из четырёх заказывают позицию того же обозначения целиком, вместе с литерой. Разница в пять миллиметров полностью снимает нагрузку с соседней опоры: платформа встаёт на три точки, и обод на нагруженных опорах изнашивается вдвое быстрее.

Что уточнить при заказе

Массу тележки с грузом, обозначение снятой опоры вместе с литерой, монтажную высоту, габарит площадки и межосевое расстояние между отверстиями. Фотография без замеров подбор не заменяет: площадки в ряду различаются на два миллиметра, и без измерения эту разницу не видно.
