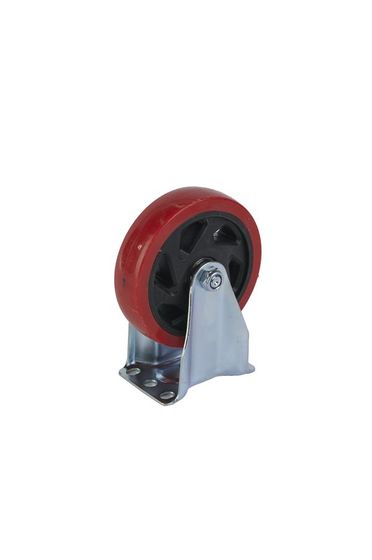

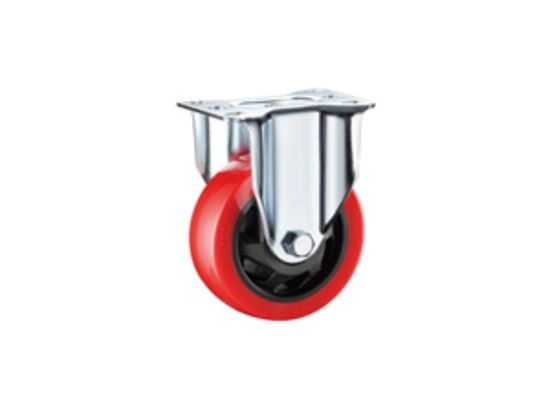

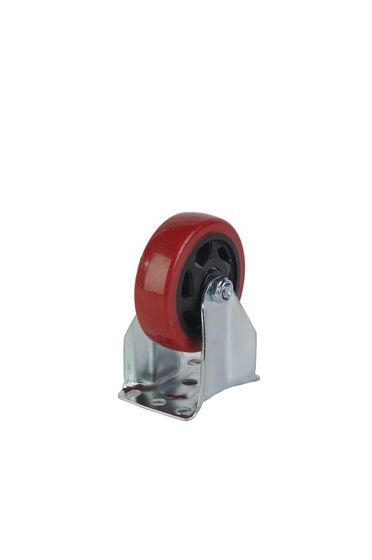

Колеса неповоротные усиленные (полиуретан)

Усиленное неповоротное колесо: полиуретановая обкладка на литом центре, вилка из толстой стали без поворотного узла. Размеры колёс в разделе небольшие, от 75 до 125 мм, такие опоры применяют под компактное тяжёлое оборудование: станину, сварочный полуавтомат на катках.

Жёсткая опора обычно рассчитана на большую нагрузку, чем поворотная: сила действует вертикально, без плеча, и кронштейн нагружен проще. В этой линейке такого запаса нет. Ряд нагрузок у усиленного неповоротного колеса совпадает с рядом поворотного исполнения: 100, 130 и 150 кг при колёсах 75, 100 и 125 мм.

Предел нагрузки задают полиуретановая обкладка и ось под ней. Слово «усиленное» относится только к кронштейну: ширина беговой дорожки по всему ряду одна, 32 мм, и с ростом размера колеса она остаётся прежней.

Обозначение размера в индексе серий FCM и SCM

Число после букв обозначает позицию в размерном ряду производителя; диаметр и допустимую нагрузку по нему прочитать нельзя. Две усиленные серии обозначают один и тот же размер колеса разными числами.

Совпадает только старшая ступень. Артикула «FCM 42» в ряду нет, а по «SCM 46» придёт другое колесо: 46 и 42 занимают соседние строки в разных сериях.

Крепёжная площадка и строительная высота

Крепление во всех трёх позициях одинаковое: площадка 95×65 мм, межосевые размеры отверстий 45×75 мм, четыре болта. Переход с колеса 75 мм на 125 мм не требует нового сверления.

Меняется строительная высота: 95, 131 и 154 мм, между крайними размерами разница почти шесть сантиметров.

Рама поднимется на эту же величину. Для стола под конвейер, тележки под стеллаж с фиксированным просветом, платформы с заездом под кузов высоту сверяют раньше диаметра.

Совместная установка жёсткой и свободной серий

Классическая схема: жёсткая пара под дальним краем платформы, поворотные со стороны ручки. Собрать её из этих двух серий допускается, но ряды высот у них различаются: у жёсткого исполнения 95, 131 и 154 мм, у свободного 131, 140 и 155.

Одинаковый диаметр совпадения высот не гарантирует. Сверяют полную высоту опоры по карточке каждой позиции; при расхождении гружёная тележка встанет на три точки, и две работающие опоры изнашиваются вдвое быстрее.

Ширина дорожки и требования к покрытию пола

Дорожка 32 мм при нагрузке 150 кг даёт высокое давление в пятне контакта. Наливной бетон, промышленная плитка и стальной настил его выдерживают.

Мягкий линолеум, тонкое ПВХ-покрытие и деревянный пол для таких колёс не подходят: под стоящей гружёной тележкой остаётся вмятина, под катящейся колея. Полиуретан твёрже резины и передаёт удары на швах в раму почти без смягчения, поэтому разбитый бетон для него тоже нежелателен.

Полиуретан устойчив к маслу, топливу и большинству технической химии, не оставляет тёмных полос на светлом покрытии и катится легче резины того же размера.

Что уточнить при заказе

Габарит площадки и расстояние между центрами отверстий, оба числа по длине и по ширине. Высоту от пола до плоскости крепления. Массу платформы с грузом, поделённую на три опоры, а не на четыре: на стыке плит четвёртая в этот момент не касается пола.
